Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | HS-800 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzpaket |
Lieferzeit: | 7~9 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100 Sätze pro Monat |
Produktbezeichnung: | bga Überarbeitungsstation | Gewährleistung: | 1 Jahr |
---|---|---|---|
Kontrolle: | Berührungsbildschirm | PLC: | Mitsubishi |
Marke des Relais: | Schneider | Optoelektronischer Schalter: | OMRON |
Material: | Aluminiumlegierung | Die Situation: | Neues |
Stärke: | 00,6 bis 4,0 mm | Signal: | SMEMA |
Anwendung: | Elektronische Baugruppe | Farbe: | Silber |
Steuerungssystem: | PLC | OEM/ODM: | Erhältlich |
Stromverbrauch: | 200 W | Stromversorgung: | AC220V |
Luftdruck: | 4-6bar | Geschwindigkeit: | 200 bis 300 Stück/min |
Typ: | Automatisch | Gewicht: | 220/240 kg |
Markieren: | Stepping Motor PCB-Handling-Ausrüstung,CCD PCB-Handling-Ausrüstung |

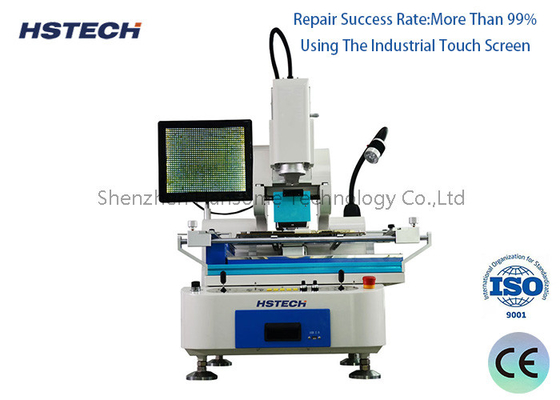

Hochpräzisions-Schrittmotor CCD Farbausrichtungssystem für Mobiltelefone BGA Nachbearbeitung
Spezifikation
BGA-Wiederaufbereitungsanlage | Modell:HS-800 |
Heizleistung | Oberwärmer 1200W (maximal), Unterwärmer 1200W (maximal) |
Vorwärmung an der Unterseite | IR 5000w |
Temperaturregelung | K-Typ-Thermokoppel, Schließschleifenregelung |
Ortungsweg | Außen- oder Standortloch |
Gesamtgröße | L970mm*W700mm*H830mm |
PCB-Größe | W650*D610mm |
BGA-Größe | Maximal 80 mm*80 mm Min 1 mm*1 mm |
Anwendbare PCB-Dicke | 0.3 - 5 mm |
Montagegenauigkeit | ± 0,01 mm |
Maschinengewicht | 140 Kilo |
Eigenschaften
1.Hot-Air-Kopf und Montagekopf-Integrationskonstruktion, mit automatischer Löt- und Entsolderungsfunktion.
2.Die oberen Heizungen haben ein Heißluftsystem, schneller erhitzen, gleichmäßig abkühlen (die Temperatur kann bis zu 50 bis 80 Grad Celsius betragen).
3.Unabhängige 3 Heizungen. obere und untere Heizungen können synchron und automatisch bewegen, IR erreichen können jede Position. untere Heizzone kann oben und unten entfernen, unterstützen PCB-Board.
4.PCB-Board adoptiert einen hochgenauen Schieberegler, um die Montagepräzision von BGA und PCB sicherzustellen.
5.Einzigartiger Bodenvorheiztisch aus aus Deutschland eingeführten hochwertigen Verheizungsmaterialien.
6Vorwärmtisch, Klemmgerät und Kühlsystem können sich in der X-Achse integriert bewegen, wodurch das Lokalisieren und Entsolden von PCB sicherer und bequemer wird.
7Die X- und Y-Achsen nehmen die automatische Steuerung des Motors zur Bewegung an, um die Ausrichtung schneller und bequemer zu machen.
8. doppelte Schaukel steuern die Kamera und die obere und untere Heizplattform, um sicherzustellen, die Ausrichtung Präzision Genauigkeit.
9.Eingebettete Vakuumpumpe, 360° Drehung in Angel; fein einstellbare Montage-Saugdüse.
10.Sauchdüse kann BGA-Aufnahme- und Montagehöhe automatisch mit innerhalb von 10 Gramm kontrollierbarem Druck erkennen; für kleinere BGA-Aufnahme- und Montageanlagen steht ein Nulldruck zur Verfügung.

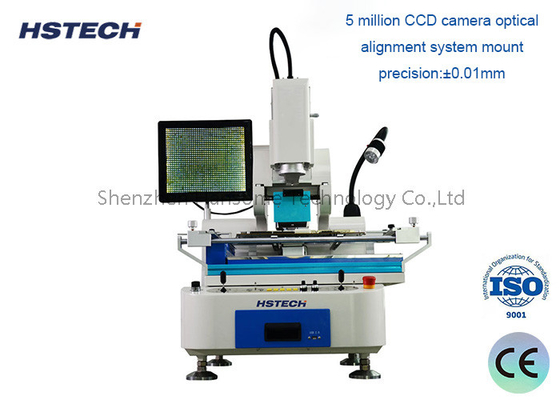

11Farboptisches hochauflösendes Sehsystem, handbeweglich in X/Y-Achse, mit gespaltener Sicht, Vergrößerung und Feinausrichtung, Einschränkung der Abweichungen, Autofokus,Softwarebetrieb, 22x optischer Zoom; maximal 80*80MM BGA-Größe;
12.Mit 10 Temperatursegmenten nach oben (nach unten) und 10 Segmenten Konstante Temperaturregelung können viele Temperatursegmente gespart werden.
13.Viele Größen von Legierungsdüsen, leicht zu ersetzen; kann in jedem Winkel lokalisiert werden.
14.Mit 5 Thermo-Partner-Anschlüssen, kann in Echtzeit Temperaturen an mehreren Punkten erfassen und analysieren.
15.Mit einer soliden Betriebs-Display-Funktion, um die Temperaturkontrolle zuverlässiger zu machen.
Anwendung
geeignet für Mobiltelefone, Festplatten, Tastaturen, elektronische Spielzeuge, Computer, DVDs, Punkte, Kunststoffe, elektrische Geräte, Kommunikationsgeräte, elektrische Geräte, Spielzeuge, elektronische Verarbeitung,Motoren, Motoren, Teile, Tablets, Notebooks, Digitalkameras, Fernbedienungen, Walkie-Talkies usw.
Über die Verpackung
Ansprechpartner: Mr. Rudi Jin
Telefon: 86-755-23209382
Faxen: 86-755-23209382
