Touchscreen USB RF TCK Serie Thermoprofilierer für Elektronikmontage PCB Reflow-Profiltest

Touchscreen USB RF TCK Serie Thermoprofiler für Reflow-Lötofen Temperaturprofilprüfung PCB Elektronikmontage Produktion

Produktvorstellung

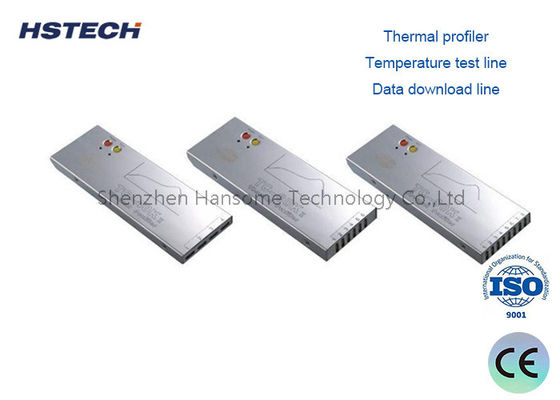

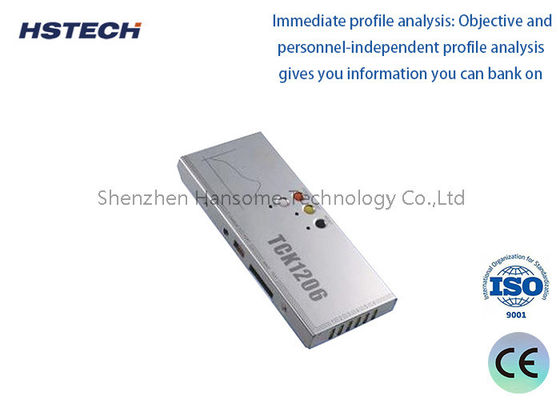

Der Thermoprofiler der TCK-Serie ist ein professionelles Temperaturprofilierungsequipment für die SMT- und Elektronikmontageproduktion. Ausgestattet mit Touchscreen-Bedienung unterstützt er sowohl USB- als auch RF-Funkdatenübertragung. Dieser Thermoprofiler zeichnet präzise die Echtzeit-Temperaturkurve auf, wenn Produkte den Reflow-Ofen durchlaufen. Er erfasst vollständige thermische Profildaten für den Reflow-Lötprozess. Bediener können Temperaturparameter direkt auf dem Touchscreen überprüfen oder Testdaten zur weiteren Analyse exportieren. Er hilft Ingenieuren, die Leistung des Reflow-Ofens zu überprüfen, das Lötprofil zu optimieren und fehlerhafte Lötstellen während der PCB-Montageproduktion zu vermeiden.

Standardzusammensetzung

1. Thermoprofiler
2. Isolierbox
3. Temperaturtestleitung
4. Datenübertragungsleitung
5. Ladegerät
6. Hochtemperatur-Klebeband
7. Software-CD
8. „+“-Schraubendreher
9. Pinzette
10. Isolierte Handschuhe
11. Lötdraht
12. Schere
13. Instrumentenbox
14. Benutzerhandbuch
15. Abnahmezertifikat
16. RF-Transceiver (Zusammensetzung wählen)
17. Wellenprüfsystem (Zusammensetzung wählen)

Haupttechnische Spezifikationen

1. Thermoelement: K-Typ Thermoelement
2. Abtastintervall: 0,05 Sek. - 600 Sek. Mit Software einstellbar
3. Aufzeichnungsdaten: 80000 Punkte/Kanal, kann 20 Profilsätze aufzeichnen
4. Auflösung: 0,1℃
5. Temperaturmessbereich: 0—1000℃
6. Temperaturmessgenauigkeit: ±1,0℃
7. Gesamtleistung: ≤120mW
8. Betriebsspannung: 3,6 VDC, wiederaufladbarer Akku
9. Abmessungen: 195(L)×82(B)×21(H)mm 195(L)×103(B)×21(H)mm
10. Isolierbox: 245(L)×100(B)×30(H)mm
11. Startmodus: Manuell, bestimmte Zeit oder bestimmte Temperatur
12. Aufzeichnungsmodus: Überwachen/Aufzeichnen
13. Verbindungsmodus: USB/RF
14. Softwareversion: Profilermanager 2.0

Produktbibliotheksmanager

Maschinenbibliotheksmanager

Lötdrahtbibliotheksmanager

Rezeptbibliotheksmanager

Datenanalyse

PWI

Spitzentemperatur, Zeiten der Übertemperatur

Zeiten zwischen Temperatur (Reflow)

Steigung zwischen Temperatur (Reflow)

Steigung zwischen Zeiten (Welle)

Vielseitige Anwendungsszenarien

Der Thermoprofiler der TCK-Serie ist hochgradig anpassungsfähig und spielt eine entscheidende Rolle in einem breiten Spektrum von Fertigungsindustrien:

• SMT/DIP Elektronikmontage: Unerlässlich für die Optimierung von Temperaturkurven für Reflow-Öfen und Wellenlötöfen zur Vermeidung von Defekten wie kalten Lötstellen oder thermischem Schock von Bauteilen.
• Automobil- und Haushaltsgerätebeschichtung: Präzise Temperaturverfolgung für Pulverbeschichtung, Antihaftbeschichtung und Härtungsprozesse von Autolacken.
• Solar- und Glasherstellung: Überwachung von thermischen Profilen für Laminierung von Solarmodulen, Glas tempern und Glühprozesse.
• Industrielles Härten und Wärmebehandlung: Genaue Profilierung für Härtung von Epoxidharzen, UV-Lackbrennen, Sintern von Emaille und Wärmebehandlung von Aluminiumlegierungen.

Warum unseren Thermoprofiler der TCK-Serie wählen?

Wir verstehen, dass die thermische Profilierung das Rückgrat der Prozessqualitätskontrolle bildet. Die TCK-Serie zeichnet sich durch die Kombination von industrieller Haltbarkeit mit modernster Softwareanalyse aus. Im Gegensatz zu einfachen Datenloggern hilft Ihnen unser Profiler aktiv bei der Prozessoptimierung, indem er durch PWI-Metriken und simulierte Kurvenanpassungen umsetzbare Erkenntnisse liefert. Mit einem Design mit geringem Stromverbrauch, einem langlebigen wiederaufladbaren Akku und einem umfassenden Zubehörpaket (einschließlich Hochtemperaturklebeband, Pinzette und isolierter Handschuhe) ist die TCK-Serie darauf ausgelegt, Ihre Betriebseffizienz zu maximieren und die Prozessvariabilität zu minimieren.

Bereit, Ihren thermischen Prozess zu perfektionieren?

Lassen Sie Temperaturschwankungen nicht die Qualität oder Ausbeute Ihres Produkts beeinträchtigen. Rüsten Sie auf die Präzision und Intelligenz des Thermoprofilers der TCK-Serie auf. Kontaktieren Sie uns noch heute für ein individuelles Angebot, Software-Demonstrationen oder um Ihre spezifischen Profilierungsanforderungen zu besprechen. Lassen Sie unser Ingenieurteam Ihnen helfen, die perfekte thermische Kurve für Ihre Produktionslinie zu erreichen.
