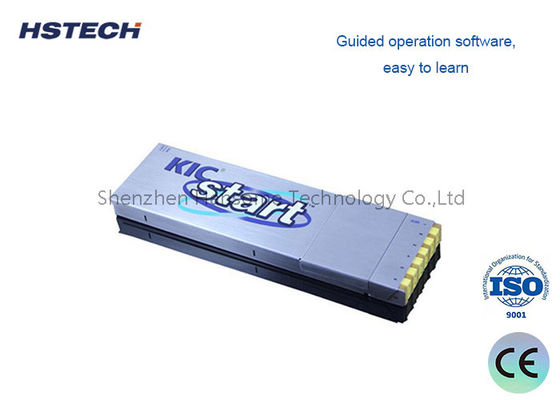

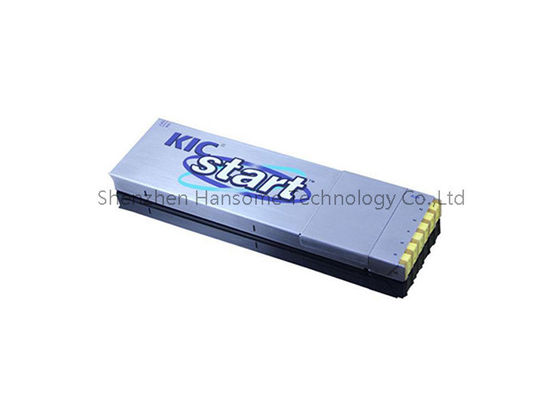

TCK-Serie SMT-Wärmeprofiler mit HF-Transceiver 0.1C-Auflösung und Hi-Temp-Klebband

Der Thermal Profiler der TCK-Serie ist ein professionelles, hochpräzises Temperaturprofilgerät, das speziell für SMT-Rückflussöfen und die industrielle thermische Prozessüberwachung entwickelt wurde.als Kern-Wärmeprofilgeräte für die elektronische Fertigung, unterstützt dieser Wärmeprofilprüfer eine mehrkanalige synchrone Temperaturerfassung mit 80000 Datenpunkten pro Kanal und einer extrem hohen Temperaturauflösung von 0,1 °C,Sicherstellung einer vollständigen und genauen Erfassung der gesamten Temperaturkurve für Heiz- und Kühlvorgänge von Produktionschargen.

Ausgestattet mit einem eingebauten HF-Transceiver-Modul, realisiert der Reflow-Ofen-Wärmeprofil stabiler drahtloser Datenübertragung, unterstützt Echtzeit-Datenansicht und Offline-Datenspeicherung.Mit professionellem Hochtemperatur-Klebband versehen, kann es Thermoelemente fest an PCB-Boards und Werkstücken befestigen und sich ohne Abfall oder Ausfall an hohe Temperaturen anpassen.Prozesskalibrierung und Qualitätsoptimierung verschiedener thermischer Verarbeitungsgeräte, ist es ein wesentliches Präzisionsprüfwerkzeug für standardisierte SMT-Produktionslinien.

1. Wärmeprofiler
2. Isolierungskiste
3. Temperaturprüflinie
4. Daten-Download-Linie
5. Ladegerät
6. Klebeband mit hoher Temperatur
7. Software-CD
8. Schraubendreher
9. Zwischenschrauben
10. Isolierhandschuhe
11. Schweißdraht
12. Schere
13. Gerätekiste
14. Benutzerhandbuch
15. Annahmebescheinigung
16. HF-Empfänger (Zusammensetzung auswählen)
17. Wellenprüfsystem (Zusammensetzung auswählen)

1. Thermoelement: Thermoelement des Typs K
2. Probenahmeintervall:0.05sec---600sec Setzt mit Software
3. Aufzeichnungsdaten: 80000 Punkte/Kanal, kann 20 Profilsets aufzeichnen
4. Auflösung: 0,1°C
5. Temperaturmessbereich: 0 ∼ 1000°C
6. Temperaturmessgenauigkeit: ±1,0°C
7. Gesamtleistung: ≤ 120 mW
8. Betriebsspannung:3.6VDC, wiederaufladbare Batterie
9. Abmessungen: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. Isolationsbox:245(L) × 100(W) × 30(H) mm
11. Startmodus: manuell, angegebene Zeit oder angegebene Temperatur
12. Aufzeichnungsmodus: Monitor/Aufzeichnung
13. Verbindungsmodus:USB/RF
14. Softwareversion:Profilermanager 2.0

• PWI
• Höchsttemperaturen, Zeiten, in denen die Temperaturen überschritten sind
• Zeiten zwischen Temp ((Reflow))
• Steigung zwischen Temp ((Reflow)
• Steigung zwischen den Zeiten (Welle)

• SMT-Validierung des Rückflussprozesses:Festlegung und Überprüfung der optimalen Parameter für die Einführung neuer Produkte (NPI) bei Einweichen, Spitzen und TAL (Time Above Liquidus).
• Wellen- und selektives Löten:Überwachen Sie die Vorwärmgradienten und die Löttopftemperaturen, um Kaltverbindungen oder PCB-Delamination zu verhindern.
• Härtungs- und Bindungsverfahren:Profil-UV-/Wärmebehandlungsöfen für Unterfüll-, Konformitätsbeschichtung und Klebeauftragungen.
• Automobil- und Luftfahrttechnik:Erstellen von auditierbaren thermischen Aufzeichnungen nach IATF 16949, AS9100 und anderen Qualitätsmanagementsystemen.
• Vertragsfertigung (EMS):Schnelle Übergangsüberprüfung zwischen Kundenarbeiten zur Gewährleistung einer gleichbleibenden Ausbeute beim ersten Durchgang.
• Ausfallanalyse und FuE:Diagnostizieren Sie Gräbersteine, Urinieren oder Naschen, indem Sie thermische Daten mit Defektkarten korrelieren.

1. Wahre globale Kompatibilität:Universal Spannungsladung, metrische/imperialische Schaltanlage und mehrsprachige Software beseitigen regionale Barrieren und können überall ohne Rekonfiguration eingesetzt werden.
2. Niedrigere Eigentumskosten:Ersetzbare Wärmeschilde und Feldbetriebsfähige Thermoelementanschlüsse reduzieren langfristige Kosten im Vergleich zu Konkurrenten mit geschlossenen Einheiten.
3. Software, die Ihre Sprache spricht:Intuitive Benutzeroberfläche erfordert minimale Ausbildung; das integrierte PWI beseitigt Vermutungen, so dass Betreiber - nicht nur Ingenieure - Profile sicher validieren können.
4. Resilienz der Lieferkette:Standardisierte Komponenten und weltweite Kalibrierpartnerschaften sorgen für eine schnelle Bearbeitung und vermeiden langwierige Ausfallzeiten, die auf Reparaturen in der Fabrik warten.
5. Skalierbare Produktfamilie:Beginnen Sie mit TCK-3 für Grundlinien und aktualisieren Sie auf TCK-12 für komplexe Automobilplatten, die alle die gleiche Softwareplattform und das gleiche Zubehör verwenden.

Hör auf zu raten und beginne zu profilen.Anfordern Sie eine kostenlose Demo-Einheit Bewertungoder laden Sie unseren Wärmeprofil-Bericht herunter, um die TCK-Serie in Aktion zu sehen.Unsere Anwendungsingenieure sind bereit, Ihnen bei der Auswahl der richtigen Kanalkonfiguration und des Wärmeschilds für Ihre spezifische Ofen- und Plattenkomplexität zu helfen.
