PT100 PUR Jetting Valve HS PF PUR30CC Heißschmelz-Disponierungsventil für SMT FPC-PCB-Montage

PT100 PUR Jetting Valve HS PF PUR30CC Hochpräzisions-Non-Contact-Dispensing-Ventil für SMT FPC PCB Elektronikmontage Heißschmelz-Polyurethan-Klebstoff-Jet-Dispensing-Ausrüstung

Produktvorstellung

Das PUR Jetting Valve HS‑PF‑PUR30CC ist ein berührungsloses Hochgeschwindigkeits-Heißschmelz-Jet-Dispensing-Ventil, das für die präzise industrielle Automatisierung entwickelt wurde. Ausgestattet mit einem PT100-Temperatursensormodul liefert dieses PUR-Jetting-Ventil eine stabile Erwärmung für PUR-Heißschmelzklebstoffe und vermeidet so Beschädigungen der Werkstücke während des Auftragens. Entwickelt für 30ccm Klebstoffkartuschen, unterstützt es ultrafeine Punkt- und Linienaufträge ohne Berührung der Substrate. Es lässt sich nahtlos in die meisten Bewegungsplattformen integrieren und wird häufig für Präzisionsmontageprozesse in SMT, FPC und PCB eingesetzt. Als Kernkomponente des Auftragens löst es gängige Probleme wie inkonsistente Klebstoffabgabe, Zerkratzen von Werkstücken und häufige Klebstoffverstopfungen in herkömmlichen Kontakt-Auftragssystemen.

Es verfügt über die folgenden Hauptmerkmale und Funktionen:

1. Hochpräzises Jetting: Das PUR Jetting Valve verwendet fortschrittliche Jetting-Technologie, um die Menge, Geschwindigkeit und Position der Klebstoffinjektion sehr präzise zu steuern. Diese Genauigkeit macht es geeignet für Anwendungen, die eine hochpräzise Klebstoffapplikation erfordern, wie z. B. das Befestigen und Abdichten von Präzisionskomponenten.
2. Einstellbarkeit und Programmierbarkeit: Die Ausrüstung verfügt über einstellbare Sprühparameter wie Sprühdruck, Sprühzeit und Sprühmodus. Dies ermöglicht es den Bedienern, die Einstellungen basierend auf spezifischen Anwendungsanforderungen fein abzustimmen und zu optimieren. Einige PUR Jetting Valves verfügen auch über programmierbare Funktionen, mit denen mehrere Sprühmodi und -wege voreingestellt werden können, um unterschiedlichen Prozessanforderungen gerecht zu werden.
3. Effiziente Produktion: Das PUR Jetting Valve verfügt über eine schnelle Sprühgeschwindigkeit und Reaktionszeit, um die Produktionseffizienz zu steigern. Es ist für Massenproduktionsumgebungen geeignet, kann die Klebstoffbeschichtungsaufgabe schnell und genau erledigen und die Produktionskapazität und Effizienz der Produktionslinie verbessern.
4. Starke Anpassungsfähigkeit: Das PUR Jetting Valve eignet sich für Klebstoffmaterialien mit unterschiedlichen Viskositäten und Fließfähigkeiten, einschließlich Polyurethanklebstoffen, Epoxidklebstoffen, Silikonklebstoffen usw. Die Flexibilität des Düsen- und Ventildesigns ermöglicht die Anpassung an unterschiedliche Klebstoffeigenschaften und Anwendungsanforderungen.
5. Selbstreinigungsfunktion: Einige fortschrittliche PUR Jetting Valves verfügen über eine Selbstreinigungsfunktion, die durch Reinigungsflüssigkeit oder Gasspülung restlichen Klebstoff in der Düse entfernen kann, wodurch Verstopfungen und Wartungsarbeiten reduziert werden.

Prinzip & Steuerung

30CC PUR Jetting Valve

1. Das PUR-Injektionsventil besteht aus einem Trommelheizmodul, einem Druckkappenmodul, einem Düsenheizmodul, einem Strömungspfadmodul, einem Ventilkörpermodul und einem Wärmeableitungsmodul.
2. Das Trommelheizmodul trägt die Trommel sowie die einstufige Heizung mit steuerbarer Temperatur. Die anfängliche Erwärmung des Gels wird abgeschlossen.
3. Das Druckkappenmodul dichtet die Trommel ab und setzt sie unter Druck und steuert den Ausgangsdruck über den Controller.
4. Das Wärmeableitungsmodul leitet Wärme ab und reduziert Geräusche vom Ventilkörper.
5. Das piezoelektrische Injektionsventil verwendet ein modulares Design, der Teil, der mit dem Gel in Kontakt kommt, ist als Läufermodul konzipiert, und der Teil, der nicht mit dem Gel in Kontakt kommt, ist als Ventilkörpermodul konzipiert.
6. Das Strömungspfadmodul kann geändert werden, um die Anforderungen an die Dosierung in verschiedenen Anwendungen zu erfüllen.
7. Düsendurchmesser in Serie (von 40µm bis 500µm).
8. Die Düsen werden in Flachstrahl-, Nadel- und Verlängerungstypen unterteilt.
9. Läufermodule müssen regelmäßig in einem Ultraschallreiniger gereinigt werden. Dichtungen dürfen nicht in organische Lösungsmittel eingetaucht werden. Spezielle Werkzeuge sind erforderlich, um die Düsen zu reinigen, um Beschädigungen der Düsen zu vermeiden.

Jet Valve Controller

1. Der Touchscreen steuert das piezoelektrische Injektionsventil und das Dispensing-System, unterstützt MES-Kommunikation, leistungsstark, sicher und zuverlässig.
2. Der Touchscreen verwendet einen grafischen Steuerungsmodus, die Komponenten des Dispensing-Systems und die Steuerungsanzeigefunktion werden grafisch dargestellt, was prägnant und intuitiv ist.
3. Düsenheizvorrichtung: Die Düse muss vor dem Auftragen auf eine geeignete Temperatur erwärmt werden. Die Heizvorrichtung verwendet einen einstufigen Heizmodus.

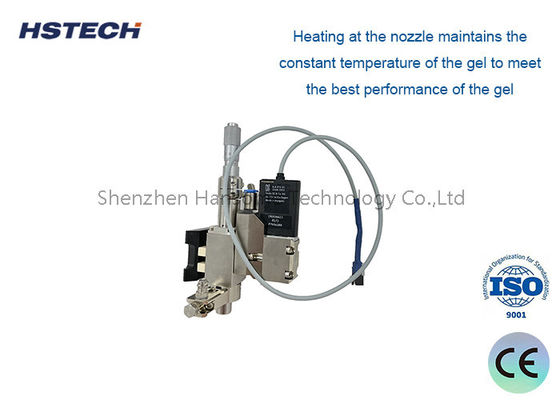

4. Die Heizung an der Düse hält die konstante Temperatur des Gels aufrecht, um die beste Leistung des Gels zu erzielen. Die beste Leistung des Kolloids.

Düsen- und Trommelheizung

1. Die Düse muss vor dem Auftragen auf eine geeignete Temperatur erwärmt werden. Die Heizvorrichtung verwendet einen zweistufigen Heizmodus.
2. Die Heizung an der Düse hält die konstante Temperatur des Gels aufrecht, um die beste Leistung des Gels zu erzielen. Die beste Leistung des Kolloids.

Spezifikation

Vorteile

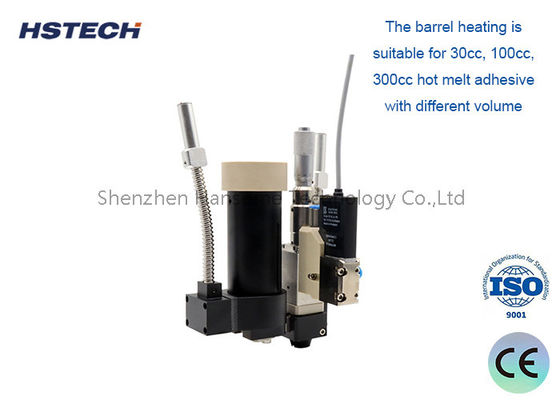

• Die Trommelheizung ist für Heißschmelzklebstoffe mit unterschiedlichen Volumina von 30 ccm, 100 ccm und 300 ccm geeignet.
• Modularisiertes Design, einfacher Austausch von Teilen, einfache Fehlersuche, breites Anwendungsspektrum.
• Das Sprühvolumen kann auf 0,3 nL genau sein, die Konsistenzgenauigkeit des Sprühklebstoffpunkts bis zu 98 %.
• Eine minimale Linienbreite von 0,17 mm und minimale Punktgrößen von 0,15 mm beim Sprühen von Heißschmelzklebstoffen können realisiert werden.
• Kann mit jeder auf dem Markt befindlichen Bewegungsplattform kombiniert werden.

Vielseitige Anwendungsszenarien

Das HS-PF-PUR30CC ist ein vielseitiges Arbeitstier, das für hochpräzise Fertigungsumgebungen maßgeschneidert ist:

• Unterhaltungselektronik: Präzises strukturelles Kleben, Abdichten und Wasserdichtmachen in Smartphones, Tablets, Smartwatches und TWS-Ohrhörern.
• Automobil-Elektronik: Sicheres Kleben und Abdichten von Autolichtern, Armaturenbrettern, Sensoren und EV-Batteriekomponenten.
• Halbleiter- & LED-Verpackung: Mikrodosierung für MiniLED, optische Linsenverklebung und Chipverkapselung, wo extreme Präzision erforderlich ist.
• Medizinische Geräte: Saubere, genaue Klebstoffapplikation für Einweg-Medizinprodukte und empfindliche Diagnosegeräte.

Warum unser PUR Jetting Valve wählen?

Wir verstehen, dass bei der Mikrodosierung Zuverlässigkeit und Präzision nicht verhandelbar sind. Das HS-PF-PUR30CC ist aus langlebigen, hochverschleißfesten Materialien gefertigt und verfügt über ein duales Luftkreislaufdesign, das einen schnellen 90°-Klebstoffabbruch gewährleistet, Flüssigkeitsschwankungen reduziert und eine gleichbleibende Leistung aufrechterhält. Unsere modulare Struktur verlängert nicht nur die Lebensdauer kritischer Komponenten, sondern reduziert auch drastisch die Wartungskosten. Unterstützt durch umfassenden technischen Support ist unser Ventil darauf ausgelegt, Ihre Gesamtanlageneffektivität (OEE) zu maximieren und eine einwandfreie Produktionsqualität zu gewährleisten.
