Einrohr-Schraubventil Servomotorantrieb Volumetrischer Flüssigkeitstransport HS 300 HS 450 HS 600 HS 700

Volumetrische Flüssigkeitstransport-Servomotor-getriebene Schraubventil HS 300 HS 450 HS 600 HS 700 Hochpräzisions-Quantitativ-Disponierventil für SMT-PCB-Industrieflüssigkeitsanwendungen

Einführung in die Maschine

Einfachrohrschraubventile sind präzise volumetrische Mess- und Förderprodukte, die für eine Vielzahl von hochpräzisen quantitativen Fördervorgängen geeignet sind.Einkomponente Schraubpumpe nimmt Spiralstruktur-Design, Schraube und Stator sind selbstversiegelndes Design, die Schraube dreht sich in der Statorhöhle, um eine quantitative Förderfunktion zu realisieren.und die Eigenschaften des Mediums nicht beeinträchtigt. Gleichzeitig kann durch den Motor Rücksaug umgekehrt werden, leicht zu realisieren, die Klebstoffbruch, die perfekte Lösung für den Abgabeprozess von tropfen, ziehen das Problem.

1- Volumetrischer Flüssigkeitstransport.

2- Servomotorantrieb.

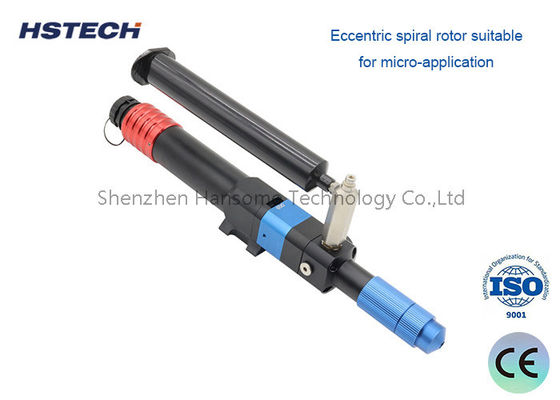

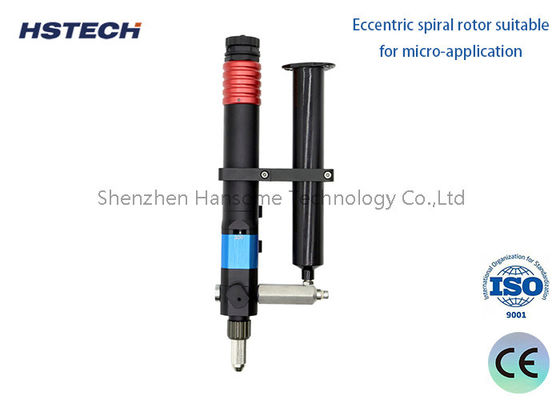

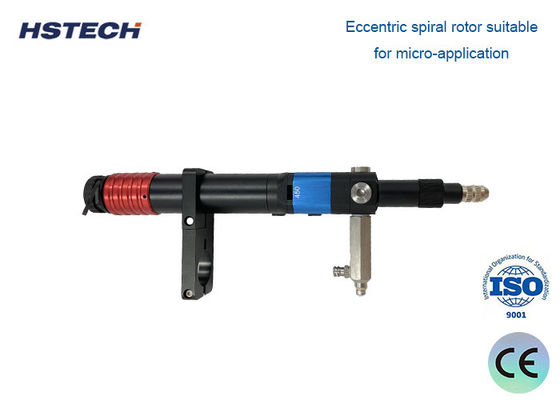

3.Exzentrischer Spiralrotor für Mikroanwendungen geeignet.

4.Stator mit ausgezeichneter Korrosionsbeständigkeit.

5.Leichtgewichts-Ventil für Mikroanwendungen.

6. Geeignet für Gele mit geringer bis hoher Viskosität.

7.Stabile Leimleistung und hohe Verteilgenauigkeit.

8- Keine Tropf- oder Ziehprobleme.

Arbeitsprinzip

1Das volumetrische Mess- und Füllsystem des Einröhrenschraubventils (Einzelteilschraubventil) beruht auf dem unendlichen Kolbenprinzip mit einer hermetischen Konstruktion zwischen Rotor und Stator.und der Rotor, der sich im Inneren des Statorkerns dreht, um die quantitative Lieferung des Kolloids für Flüssigkeiten mit niedriger bis hoher Viskosität der Flüssigkeit zu erreichen.

2Der Kern jeder Anwendung beruht auf volumetrischen Liefermesspumpen, die die Druckstabilität und die linearen Eigenschaften der Pumpe gewährleisten können.Bestimmung des Verhältnisses zwischen der Pumpengeschwindigkeit, Zeit und Durchfluss, so daß das konstante Material entweder durch Zeit oder durch die Drehgeschwindigkeit der Pumpe gemessen werden kann.

3Von flüssigkeiten mit niedriger bis hoher Viskosität, abrasionsbeständig und hochgefüllt, die strukturempfindlich sind, wird die Verteilung nicht von der Viskosität beeinflusst.

Stator und Rotor für Schraubventile

1Der Statorkern ist aus FFKM, FKM, NBR, optional. Das Statorgehäuse besteht aus AL 7075 und die Oberfläche wird nach dem Drehfräsen fein gemahlen, um die hohe Oberflächenbeschaffenheit zu erhöhen.Die Oberfläche wird nach dem Zyklonfräsen fein gefressen, um die hohe Oberflächenbeschaffenheit zu erhöhenDer Statorkern und das Statorgehäuse sind mit Druckguss versehen, um die Genauigkeit des Stator- und Rotoransatzes sicherzustellen.

2. Das Material der Antriebswelle ist SUS304, die Oberfläche wird nach CNC-Drehmaschinenbearbeitung fein geschliffen, um die hohe Oberflächenbeschichtung (0,40) zu erhöhen.die sicherstellt, dass die Schraube bei der Hochgeschwindigkeitsdrehung der Antriebsstange nicht erstickt wird (die Höchstgeschwindigkeit kann bis zu 2.2 Umdrehungen/Sekunde).

3Die Schraube besteht aus importiertem Edelstahl.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Auch Keramikmaterial ist erhältlich.

4Die Kombination von Rotor und Stator bildet einen abgeschlossenen Raum, und der Motor drückt durch Drehen des Rotors kontinuierlich Klebepartikel aus, um einen stabilen Spuckeffekt zu erzeugen.

Spezifikation

Produktmerkmale und Vorteile

Hohe Präzision bei der Verteilung von Klebstoff
Durch die Annahme von Servomotorantrieb und exzentrischer Schraubstäbchenzufuhr kann der Klebstoff kontinuierlich und stabil ausgeführt werden.

Weite Palette von Klebviiskosität und Spülvolumen
Durch die Anpassung der Drehzahl des Motors und des Gasdrucks können verschiedene Viskositäten des Klebstoffs ausgegeben und die Menge des Klebstoffs schnell verändert werden.

Nicht tropfen und ziehen von Kleber
Der Motor kehrt um und saugt zurück, wodurch das Problem des Tropfens und Ziehens von Klebstoff leicht gelöst wird.

Große Anpassungsfähigkeit des Stators
Der Stator ist resistent gegen mittlere Korrosion und hat eine lange Lebensdauer, was die Gesamtbetriebskosten des Benutzers erheblich senkt.

Volumetrische Messung
Wahre volumetrische Beförderung, die Durchflussrate wird nicht durch Druckänderungen beeinflusst.

Hoher Ausgangsdruck
Ausgangsdruck einer einzelnen Pumpe ≥ 20 bar

Anwendungsszenarien

Elektronik und SMT-Montage- Verteilung von Lötpaste, leitfähigen Klebstoffen, Unterfüllmaterialien und konformen Beschichtungen auf PCBs und Halbleiterverpackungen.Die präzise volumetrische Steuerung des Ventils sorgt für eine gleichmäßige Punktplatzierung auf feinen Komponenten, reduzieren Brücken, Lücken und Nacharbeiten.

Automobilherstellung- Anwendungen von Strukturklebstoffen, Gewindeverbindungen, Dichtungsmaterialien und thermischen Schnittstellen während der Montage von Motoren, Getriebe und elektronischen Modulen.Ein gleichmäßiges Perlenvolumen verbessert die Bindungsfestigkeit und sichert die Zuverlässigkeit unter rauen Betriebsbedingungen.

Produktion von Medizinprodukten Messung von biokompatiblen Klebstoffen, UV-heilenharzen und Schmierstoffen für Katheter, Spritzen, Diagnosepatronen und implantierbare Komponenten.Wiederholbares Abgabeprofil unterstützt validierte Fertigungsprozesse und die Einhaltung der Vorschriften.

Industrielle Montage und Verpackung- Versiegelungs-, Bindungs- und Verpackungsanwendungen für Geräte, Sensoren, Steckverbinder, Batterien und Konsumgüter.Das Ventil kann sowohl die automatisierte In-Line-Produktion als auch die halbautomatische Bench-Top-Disponierung mit gleicher Zuverlässigkeit bewältigen.

Neue Energie und Batterienherstellung- Bereitstellung von thermischen Pasten, strukturellen Klebstoffen und Elektrolytmaterialien in Batteriezellen und Modulen, bei denen die Materialvolumengenauigkeit die thermische Leistung und die Lebensdauer der Zelle beeinflusst.

Warum Sie sich für unser Schraubventil aussuchen

Wahre VolumengenauigkeitIm Gegensatz zu Zeitdruckverteilern, die unter Viskositätsschwankungen und Luftdruckschwankungen leiden, sind unsereSchraubventile mit ServomotorDies bedeutet, dass die Konsistenz der Abgabe über lange Produktionsläufe, Material-Batchwechsel hinweg erhalten bleibt,und Umgebungstemperaturveränderungen.

Weite Viskosität KompatibilitätDie Schraubarchitektur mit einem einzigen Rohr verarbeitet Flüssigkeiten von wasserähnlichen Lösungsmitteln bis hin zu stark gefüllten Pasten und Fetten ohne Verstopfung oder Pulsierung.und thixotrope Verbindungen reibungslos verwaltet werden, wodurch ein Ventil für mehrere Produktlinien geeignet ist.

Programmierbar und wiederholbarJeder Parameter der Verteilung, Drehgeschwindigkeit, Richtung, Anzahl der Drehungen, Beschleunigung und Rücksaugung, wird digital durch den Servo-Antrieb gesteuert.und zwischen Maschinen übertragen, so dass die Ergebnisse gleich bleiben, egal ob Sie eine oder hundert Einheiten in der Produktion betreiben.

Saubere, tropffreie AbgabeDie integrierte Rücksaug- und Umdrehfunktion eliminiert nach jedem Abgabezyklus Stringing, Tropfen und Rückfall.und verhindert eine Kontamination an sensiblen elektronischen Baugruppen.

Modular und leicht zu wartenDie Einröhre reduziert die Befeuchtung von Teilen und ermöglicht so eine schnelle und einfache Demontage, Reinigung und Materialwechsel.die Ausfallzeiten und Wartungskosten über die Lebensdauer des Ventils niedrig zu halten.

Skalierbares ModellbereichMitHS-300, HS-450, HS-600 und HS-700Sie wählen die Durchflusskapazität, die zu Ihrer Anwendung passt, anstatt für übergroße Geräte zu viel zu bezahlen oder mit einem untergroßen Ventil zu kämpfen.Jedes Modell teilt die gleiche Steuerungsschnittstelle und Montage-Fußabdruck, die Integration der Linien und die Ausbildung der Bediener vereinfacht.

Bereit, die richtige Konfiguration für Ihren Prozess zu finden?

Jede Anwendung hat ihre eigenen Anforderungen an Material, Volumen und Durchsatzmit einer Breite von mehr als 20 mm,Eine frühzeitige Konfiguration kann erhebliche Zeit, Material und Kosten für die Nachbearbeitung sparen.

Teilen Sie Ihren Flüssigkeitstyp, das Zielvolumen, die Produktionsgeschwindigkeit und die vorhandene Automatisierung mit unserem Ingenieursteam.HS-SerieModell, empfehlen Sie Kontrollparameter und - wo nötig - organisieren Sie Probenabgabeversuche mit Ihrem eigentlichen Material, damit Sie die Genauigkeit und Wiederholbarkeit überprüfen können, bevor Sie sich für die Produktion einsetzen.

Erzählen Sie uns von Ihrer Herausforderung, und lassen Sie uns eine Lösung für Ihre Branche finden.
