Anpassungsfähiges Verteilventil für verschiedene Anwendungen 30CC PUR-Injektionsventil

30CC-PUR-Jetventil

Zusammensetzung des PUR-Einspritzventils:

Das PUR-Einspritzventil besteht aus mehreren Komponenten: einem Trommelheizmodul, einem Druckkappenmodul, einem Düsenheizmodul, einem Durchflusswegmodul, einem Ventilkörpermodul,mit einer Leistung von mehr als 10 Watt,.

Funktion des Fassheizmoduls:

Das Fassheizmodul unterstützt das Fass und sorgt für eine kontrollierte, einstufige Heizung, um den Gel-Wärmeprozess effektiv zu starten.

Rolle des Druckkappenmoduls:

Das Druckkappenmodul sorgt dafür, dass die Trommel fest versiegelt und unter Druck gesetzt bleibt und den Ausgangsdruck über einen Controller steuert.

Effizienz des Wärmeabbau-Moduls:

Das Wärmeabbau-Modul löst die Wärme effizient ab und minimiert den Lärm aus dem Ventilkörper.

Moduläres Design eines piezoelektrischen Einspritzventils:

Das gelkontaktierende Teil wird als Läufermodul bezeichnet, während das nichtkontaktierende Teil das Ventilkörpermodul umfasst.

Anpassung des Flow Path Moduls:

Das Strömungswegmodul kann angepasst werden, um den Verteilbedürfnissen verschiedener Anwendungen gerecht zu werden.

Bereich der Düsendurchmesser:

Der Durchmesser der Düsen liegt zwischen 40 μm und 500 μm.

Arten von Düsen:

Die Düsen werden in drei Typen eingeteilt: Flachstrahl, Nadel und Verlängerung.

Reinigung des Laufmoduls und der Düse:

Regelmäßige Reinigung der Laufmodule sollte in einem Ultraschallreiniger erfolgen, wobei Vorsicht geboten wird, dass die Dichtungen nicht in organische Lösungsmittel eingetaucht werden.Die Reinigung der Düsen erfordert die Verwendung spezifischer Werkzeuge, um Schäden zu vermeiden..

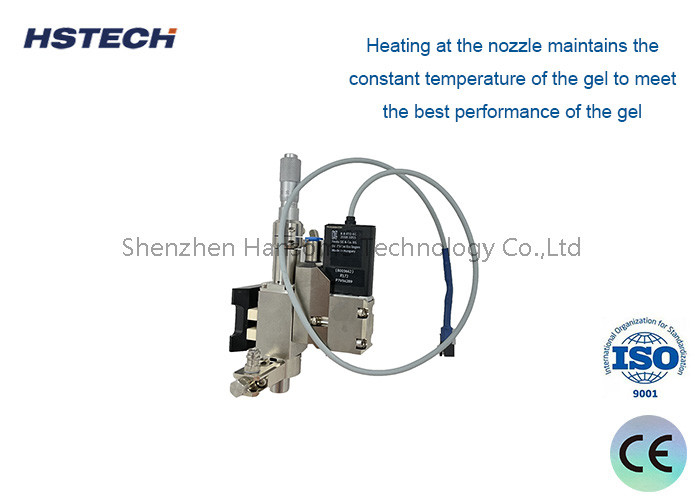

Heizung mit Düse und Fass

1. Vor der Abgabe muss die Düse mit einem zweistufigen Heizmodus, der vom Heizgerät bereitgestellt wird, auf eine geeignete Temperatur erhitzt werden.

2. Durch eine konstante Temperatur der Düse wird eine optimale Gelleistung gewährleistet, sodass das Kolloid mit maximaler Effizienz arbeitet.


Spezifikation


Vorteile


Kompatibilität mit Fassheizung:

Das Fassheizsystem ist kompatibel mit einer Vielzahl von Heißschmelzklebstoffvolumina, darunter 30cc, 100cc und 300cc.

Vorteile des modularen Designs:

Das modularisierte Design erleichtert den einfachen Ersatz von Teilen, das einfache Debugging und ermöglicht eine Vielzahl von Prozessanwendungen.

Präzision der Sprühung:

Das Sprühvolumen kann eine Genauigkeit von 0,3 nL erreichen, wobei die Präzision der Spotskonsistenz des Sprühklebstoffs bis zu 98% beträgt.

Fähigkeiten für feine Linien und Flecken:

Das Verfahren zur Sprühen von Heißschmelzklebern ermöglicht eine Mindestlinienbreite von 0,17 mm und einen Mindestpunktdurchmesser von 0,15 mm.

Integration der Motion-Plattform:

Es kann nahtlos mit jeder derzeit auf dem Markt erhältlichen Bewegungsplattform integriert werden.


Anwendungsbereich


SMT/FPC/PCB,Montage, Flachbildschirmmontage, Halbleiterverpackung, LED-Industrie, Medizinindustrie, Unterwäsche ohne Markierung.
