Spritze Luftdruck 0-2.0Kpa Mikrodistributionsventil HS-PF-PUR30CC für Montageanwendungen

30CC-PUR-Jetventil

1. Zusammensetzung des PUR-Einspritzventils: Das PUR-Einspritzventil besteht aus mehreren Modulen: einem Trommelheizmodul, einem Druckkappenmodul, einem Düsenheizmodul, einem Durchflusswegmodul, einem Ventilkörpermodul,mit einer Leistung von mehr als 10 Watt,.
2. Funktion des Fassheizmoduls: Das Fassheizmodul trägt das Fass und sorgt für eine kontrollierte, einstufige Heizung, um den Gel-Wärmeprozess zu starten.
3. Rolle des Druckkappenmoduls: Das Druckkappenmodul sorgt dafür, daß die Trommel versiegelt und unter Druck gesetzt bleibt und den Ausgangsdruck durch einen Regler steuert.
4. Effizienz des Wärmeabbau-Moduls: Das Wärmeabbau-Modul löst die Wärme effizient ab und minimiert den Lärm, der durch den Ventilkörper erzeugt wird.
5. Moduläres Design eines piezoelektrischen Einspritzventils: Das piezoelektrische Einspritzventil ist modular ausgelegt, wobei der gelkontaktierende Abschnitt als Laufmodul bezeichnet wird, während der nichtkontaktierende Abschnitt das Ventilkörpermodul umfasst.
6. Anpassung des Flusswegsmoduls: Das Strömungswegmodul kann so angepasst werden, dass es den Anforderungen an die Abgabe verschiedener Anwendungen entspricht.
7. Durchmesser der Düse: Der Durchmesser der Düsen ist in einem Bereich von 40 μm bis 500 μm verfügbar.
8. Arten von Düsen: Düsen werden in drei Typen eingeteilt: Flachstrahl, Nadel und Verlängerung.
9. Laufmodul und Düsenreinigung: Laufmodule müssen regelmäßig in einem Ultraschallreiniger gereinigt werden, wobei Vorsicht geboten wird, dass die Dichtungen nicht in organische Lösungsmittel eingetaucht werden.Bei der Reinigung der Düsen müssen spezielle Werkzeuge verwendet werden, um Schäden zu vermeiden.


Heizung mit Düse und Fass

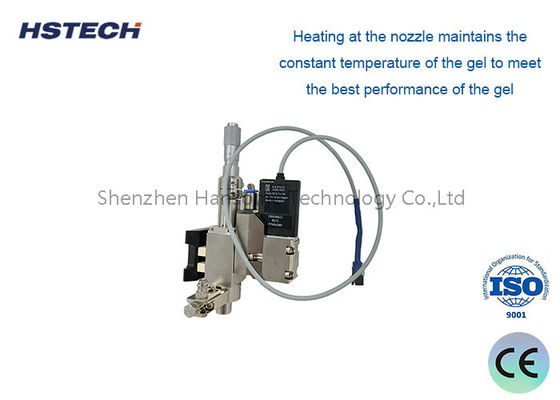

1. Vor der Abgabe muss die Düse auf eine angemessene Temperatur erhitzt werden.

2. Durch die Aufrechterhaltung einer konstanten Temperatur an der Düse wird die optimale Leistung des Gels gewährleistet, so dass das Kolloid optimal funktioniert.


Spezifikation


Vorteile


1. Kompatibilität mit Fassheizung: Das Fassheizsystem ist mit Heißschmelzklebstoffen verschiedener Volumen, darunter 30cc, 100cc und 300cc, kompatibel.
2. Vorteile modularer Konstruktion: Mit einem modularisierten Aufbau ermöglicht es den einfachen Ersatz von Teilen, das einfache Debugging und eine breite Palette von Prozessanwendungen.
3. Präzision der Sprühung: Das Sprühvolumen kann eine Genauigkeit von 0,3 nL erreichen, wobei die Präzision der Spotskonsistenz des Sprühklebstoffs bis zu 98% erreicht.
4. Fähigkeiten für feine Linien und Flecken: Durch das Sprühen mit Heißschmelzkleber kann eine Mindestlinieweite von 0,17 mm und ein Mindestpunktdurchmesser von 0,15 mm erreicht werden.
5. Motion-Plattform-Kompatibilität: Es kann nahtlos mit jeder auf dem Markt erhältlichen Bewegungsplattform integriert werden.


Anwendungsbereich
SMT/FPC/PCB,Montage, Flachbildschirmmontage, Halbleiterverpackung, LED-Industrie, Medizinindustrie, Unterwäsche ohne Markierung.
