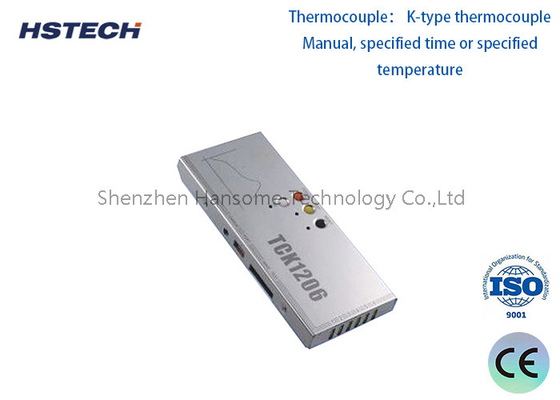

Advanced Thermal Profiler 80000 Datenpunkt/Kanal 0.1C Auflösung HF-Transceiver

Advanced Thermal Profiler 80000 Datenpunkt/Kanal 0.1C Auflösung HF-Transceiver

Einführung

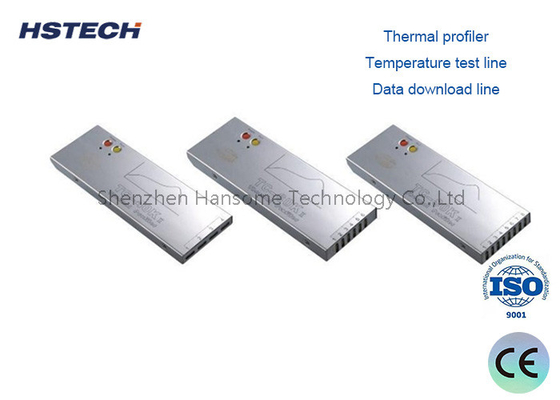

1- Wärmeprofiler 2. Isolierbox

3Temperaturprüflinie 4. Daten-Download-Linie

5.Ladegerät 6. Hochtemperatur-Klebeband

7Software-CD 8. Schraubendreher 9. Pinzette

1011. Lötdraht

12- Schere 13. Instrumentenkasten

14. Benutzerhandbuch 15. Annahmebescheinigung

16. HF-Empfänger (Sortierung auswählen)

17. Wellenprüfsystem (Sortierung auswählen)

Haupttechnische Spezifikationen

1,Thermokopf: K-Typ-Thermokopf

2Probenahmeintervall:0.05sec---600sec Setzt mit Software

3,Einzeichnungsdaten: 80000 Punkte/Kanal, kann 20 Profilsets aufzeichnen

4Auflösung: 0,1°C

5,Temperaturmessbereich: 0°1000°C

6,Temperaturmessgenauigkeit: ±1,0°C

7Gesamtleistung: ≤ 120 mW

8Betriebsspannung:3.6VDC, wiederaufladbare Batterie

9,Abmessungen: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm

10, Isolierkasten:245 ((L) × 100 ((W) × 30 ((H) mm

10Startmodus: manuell, angegebene Zeit oder angegebene Temperatur

11"Aufzeichnungsmodus: Monitor/Aufzeichnung"

12Verbindungsmodus: USB/RF

13,Softwareversion: Profilermanager 2.0

Produktbibliotheksmanager

Maschinenbibliothekmanager

Solder Bibliotheksmanager

Rezeptbibliotheksmanager

Datenanalyse

PWI

Höchsttemperaturen, Zeiten, in denen die Temperaturen überschritten sind

Zeiten zwischen Temp ((Reflow))

Steigung zwischen Temp ((Reflow)

Steigung zwischen den Zeiten (Welle)

Arbeitsweise

1.Erstens, überprüfen, ob die Batterie Leistung ausreicht, wenn es unter 20% ist, müssen Sie es zuerst aufladen, zweitens,wenn die Oberflächentemperatur des Geräts höher als 45 °C ist, bitte nicht aufladenVersuchen Sie, es bei Raumtemperatur aufzuladen.
2Typische Ursachen von Problemen beim Aufbau von Kommunikationsverbindungen:Kommunikationskabel nicht vollständig eingesetzt - stellen Sie sicher, dass die richtige Steckdose verwendet wird.Kommunikationskabel oder -anschluss beschädigt - Prüfung auf Bruch oder andere BeschädigungenDie Batterie wird nicht geladen.
3Die thermische Barriere kann maximal 9 Minuten bei 280°C bestehen.
4. Beobachten Sie bei längerer Nichtbenutzung, ob das Datenanzeigerlicht etwa alle 5 Sekunden blinkt, wenn dies der Fall ist,Bitte drücken und halten Sie die Endtaste "Start" für etwa 5 Sekunden gedrückt, bis das Anzeiglicht plötzlich blinkt, und beobachten Sie es dann, bis kein Licht mehr blinkt.
5Bitte decken Sie die Wärmedämmbox ab, wenn Sie den Ofen überqueren, und warten Sie auf die Ankunft der Uhrzeit.
6. Sie können nur einen Oven Tester-Logger gleichzeitig mit dem Computer verbinden. Es ist nicht möglich, mehr als einen Recorder gleichzeitig mit dem Computer an den gleichen USB-Port zu verbinden und dann einen von ihnen auszuwählen.
7Nach einem erneuten Ofen über den Ofen und so weiter wird die thermische Barrierebox vor dem Gebrauch abgekühlt.
