Herkunftsort: | China |
Markenname: | HSTECH |
Zertifizierung: | CE |
Modellnummer: | HS-SZ350 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzverpackung |
Lieferzeit: | 12 bis 20 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
Produktbezeichnung: | PWB-Drehungsförderer | Passendes PWB-Maß: | 50*50~450*350mm |
---|---|---|---|
Stromversorgung: | AC100-230V, 50/60Hz | PLC: | Mitsubichi |
Sensor: | KRANKER | Contol: | LED-Knopf |
Drehungsgrad: | 90 Grad, 180degree, 270degree | Signal: | SMEMA |

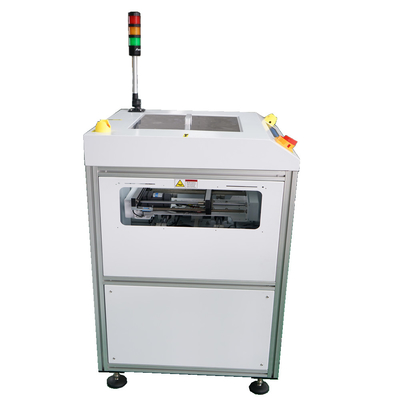

90° PCB-Drehförderer Oberseite Sicherheitsabdeckung für eine einfache Überwachung der PCB-Handhabungsausrüstung
Einleitung
Diese Maschine wird verwendet, um die PCB-Flussrichtung in der SMT-Produktionslinie zu ändern.
Eigenschaften
1, Wechseln Sie die PCB-Flussrichtung in 90,180270 Grad.
2, Festbahn-Auswahl auf der Grundlage der Kundenanforderungen.

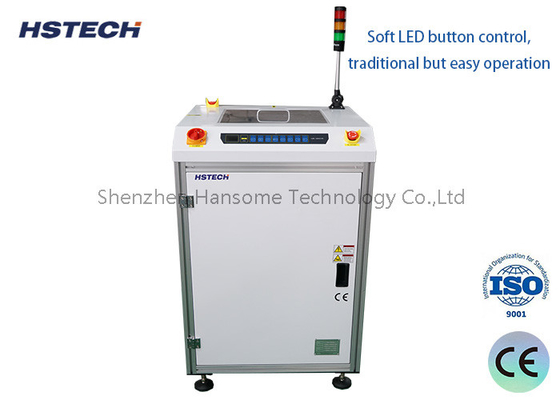

3, weiche LED-Knopfsteuerung, traditionelle, aber einfache Bedienung.
4, Oberseite Sicherheit transparente Abdeckung, Betrieb kann den gesamten Arbeitsprozess beobachten.
5Die geschlossene Konstruktion mit integriertem Drehmomentbegrenzer sorgt für ein hohes Sicherheitsniveau.
6, Hiwin lineare Führung und Schraube, um eine reibungslose und präzise Drehung zu ermöglichen.
7, Minimieren Sie die Übertragungslücke zwischen den Förderern.
8, PCB-Verkehrsströme können angepasst werden.
8, glatte und parallele Breiteneinstellung ((Leadschraube).
9,SMEMA kompatibel.
Spezifikation
Produktbezeichnung | PCB-Drehförderer |
Transporthöhe | 910 ± 20 mm |
Verkehrsrichtung | L~R, oder R~L |
Zykluszeit | Ungefähr 5 Sekunden. |
Festseite der Spur | Vorderseite |
Stromversorgung | AC100-230V,50/60Hz,einphasige |
Luftdruck | 4 bis 6 bar |
Luftverbrauch | Maximal 10 L/min |
PCB-Dicke | Min 0,4 mm |
Signal | SMEMA |
Modell | HS-SZ350 | HS-SZ460 |
Effiziente PCB-Länge | 50*50~450*350 mm | 50*50~550*460 mm |
Maschinenabmessung | 700*750*1200 mm | 840*890*1200 mm |
Gewicht | 150 kg | 180 kg |
Anwendung
Turn Conveyor wird verwendet, um PCBs um Ecken zu übertragen, um den Prozess fortzusetzen.
Die PCB wird angenommen und an das Ende der Schienen übertragen. Der Wagen schaltet nach vorne und dreht sich dann um 90 Grad. Der Wagen schaltet nach vorne, um sich mit dem nächsten Prozess zur Lieferung des PCB auszurichten.Nach der Übertragung, kehrt der Wagen nach Hause zurück, um ein anderes PCB anzufordern.
