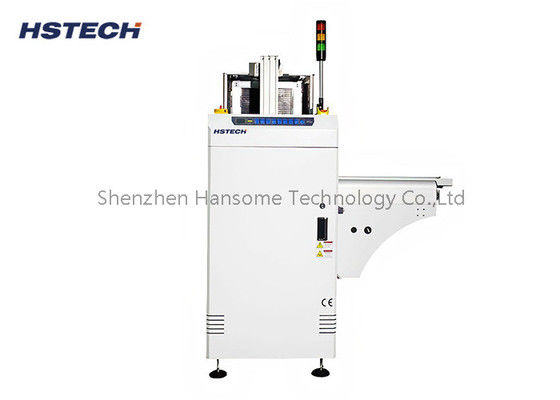

Robuste Konstruktion Verbesserte Modulstabilität Wirtschaftliche Struktur 90 Grad L-Typ PCB-Entladearm-Prüfgerät

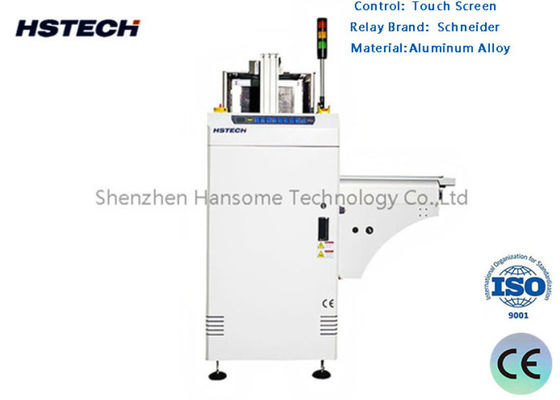

Robuste Konstruktion Verbesserte Modulstabilität Wirtschaftliche Struktur 90 Grad L-Typ PCB-Entladearm-Prüfgerät

Markenbezeichnung: HSTECH
Modellnummer: HS-LD330
MOQ: 1 STÜCK
Preis: Negotation
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 50 PC/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE,ISO
Zeit der PCB-Ladung:
Ungefähr 6 Sekunden.
Verkehrsrichtung:
L~R, oder R~L
Strecke feststehende Seite:
Vorderseite (oder angeben)
Luftdruck:
4-6bar
PCB-Dicke:
Mindestens 0,4 mm
Fördergeschwindigkeit:
0.5-20M/min oder maßgeschneidert
Verpackung Informationen:
Aus Holz
Versorgungsmaterial-Fähigkeit:
50 PC/Monat
Beschreibung des Produkts
Robuste mechanische Struktur Konstruktion stark verbesserte Modulstabilität Wirtschaftliche industrielle Anordnung 90 Grad L-Typ PCB-Entladearm Testverarbeitungsausrüstung

Willkommen auf der Produktseite unseres 90-Grad-L-Typen-PCB-Entladegeräts, einer leistungsstarken und kostengünstigen PCB-Handhabungsanlage, die für SMT-Produktionslinien entwickelt wurde.und Südostasien, unser 90 Grad L-Type-PCB-Entlader integriert robustes Design, stabile Modulleistung und wirtschaftliches Layout,die Anforderungen an die effiziente Produktion von Elektronikherstellern aller Größen perfekt erfüllenEgal, ob Sie die SMT-Produktionseffizienz optimieren, die PCB-Handhabungsgenauigkeit verbessern oder die Arbeitskosten senken möchten, unser L-Type-PCB-Unloader ist Ihre ideale Wahl.

Produktübersicht

Unser 90 Grad L-Type PCB-Unloader ist eine professionelle automatische PCB-Handhabungsmaschine, die speziell entwickelt wurde, um das Problem des effizienten und sicheren Entladens von PCBs nach dem Löten, Testen,oder Montage in SMT-Produktionslinien. Mit seiner einzigartigen 90-Grad-L-Typ-Struktur kann die PCB-Entlade-Maschine nahtlos mit verschiedenen SMT-Geräten (wie Reflow-Öfen, Wellenlöschmaschinen und PCB-Teststationen) verbunden werden,automatische RealisierungDie Ausrüstung hat eine robuste mechanische Struktur, die die Stabilität des Moduls erheblich verbessert und einen langfristigen zuverlässigen Betrieb gewährleistet.und senkt die Wartungskosten, was es zu einer kostengünstigen Lösung für die Elektronikherstellung macht.

Eigenschaften
  1. Modulentwurf.
  2. Die Stabilität wird durch eine robuste Konstruktion verbessert.
  3. Wirtschaftlicher Armbestand.
  4. Glatte und parallele Breitenanpassung.
  5. Drei Magazinregale Anwendung.
  6. Ober- und unterste Pneumatikklemmen zur Sicherung des Magazine-Racks.
  7. Keine Garantie für PCB-Brüche während des Be- und Entladens.
  8. SMEMA kompatibel.
Technische Angaben - 90° L-PCB-Entlader
Funktion Diese Einheit dient zum Verladen der PCB und zum Transport der PCB auf der SMT-Produktionslinie.
Transporthöhe 910 ± 30 mm
Zeit der PCB-Ladung Ungefähr 6 Sekunden.
Zeit zum Ersetzen der Magazine Ungefähr 30 Sekunden.
Verkehrsrichtung L~R, oder R~L
Betrieb Frontbetrieb
Festseite der Spur Vorderseite ((oder geben Sie an)
Stromversorgung 220V,50/60Hz,± 10%
Luftdruck 4 bis 6 bar
PCB-Dicke Min 0,4 mm
Zeitschrift qty Oberseite: 1 PC, untere Seite: 2 PC
Wahl der Tonhöhe 1-4 ((10 mm Abstand)
Beförderungsgeschwindigkeit 0.5-20M/min oder maßgeschneidert
Signal SMEMA
Spezifikation
Modell HS-LD330
Effiziente PCB-Länge 50*50~455*330 mm
Maschinengröße ((L*W*H) 900*1223*1450mm
Maße der Magazine 460*400*563 mm
Gewicht 220 kg
Maschinelle Zeichnung

Robuste Konstruktion Verbesserte Modulstabilität Wirtschaftliche Struktur 90 Grad L-Typ PCB-Entladearm-Prüfgerät

Robuste Konstruktion Verbesserte Modulstabilität Wirtschaftliche Struktur 90 Grad L-Typ PCB-Entladearm-Prüfgerät

Anwendungsszenarien
  • SMT-Versammlungslinien
  • PCB-Fertigung und -Prüfung
  • Dienstleistungen im Bereich der Elektronikherstellung (EMS)
  • Produktion von LED-Beleuchtung
  • Automobil-Elektronikmontage
Häufig gestellte Fragen (FAQ)
F: Kann dieser Entlader mit flexiblen PCBs (FPC) umgehen?

A: Es ist hauptsächlich für starre Leiterplatten konzipiert. Für FPC empfehlen wir, eine maßgeschneiderte Lösung mit unseren Ingenieuren zu besprechen.

F: Wie lange dauert die Vorlaufzeit für diese Maschine?

A: Standardmodelle sind in der Regel auf Lager. Für Großbestellungen beträgt die Lieferzeit normalerweise 7-15 Tage.

F: Bieten Sie Installationsunterstützung an?

A: Ja, wir bieten detaillierte Video-Tutorials und Online-technischen Support für die Installation und Debugging.


Kontaktieren Sie uns noch heute!

Bereit, Ihre SMT-Linie zu aktualisieren? Kontaktieren Sie uns für ein Angebot oder weitere technische Details über den 90 Grad L-Type-PCB-Entlader.
