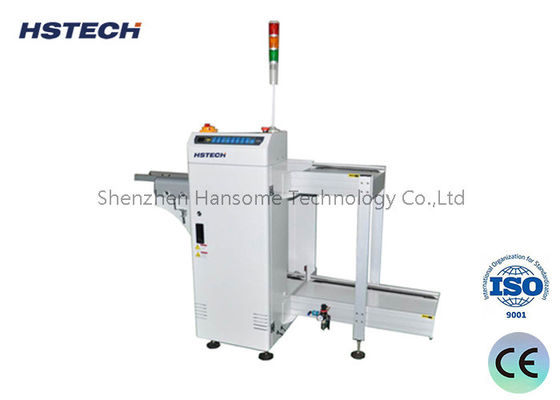

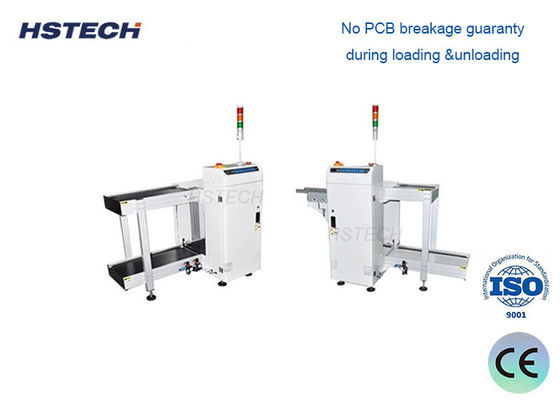

Automatischer Hochstabilitäts-PCB-Magazin-Lader-Entladegerät für SMT-Produktionslinie

Automatischer Hochstabilitäts-PCB-Magazin-Lader-Entladegerät für SMT-Produktionslinie

Markenbezeichnung: HSTECH
Modellnummer: HS-UL250
MOQ: 1 STÜCK
Preis: Negotation
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 50 PC/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE,ISO
Transporthöhe:
910 ± 30 mm
Zeit der PCB-Ladung:
Ungefähr 6 Sekunden.
Zeitschrift Veränderungszeit:
Ungefähr 30 Sekunden
Verkehrsrichtung:
L~R, oder R~L
Stromversorgung:
220V,50/60Hz,± 10%
Luftdruck:
4-6bar
Verpackung Informationen:
Aus Holz
Versorgungsmaterial-Fähigkeit:
50 PC/Monat
Beschreibung des Produkts

Maschine zur Beförderung von elektronischen Bauteilen

Produktübersicht

Unser automatischer PCB Magazine Unloader ist ein Backend-Gerät, das speziell für moderne SMT (Surface Mount Technology) und KI (Automatic Insertion) Produktionslinien entwickelt wurde.Diese Ausrüstung überträgt automatisch und effizient verarbeitete Leiterplatten (PCBs) von der Förderspur in Standardmagazinen (Kassetten/Racks), die die traditionelle manuelle Handhabung perfekt ersetzt.

Dieser PCB Magazine Unloader dient als wichtige Brücke zwischen SMT-Montage, Inspektion und Endverpackungsprozessen und senkt die Arbeitskosten erheblich und beseitigt PCB-Schäden, die durch menschliches Versagen verursacht werden.,und verbessert die Gesamt-Ausrüstungseffizienz (OEE) der gesamten Produktionslinie erheblich.

Wesentliche Merkmale

  • Automatisches Be- und Entladen von PCB-Magazinen
  • SMEMA-Kompatibilität für nahtlose Integration
  • Robuste modulare Konstruktion für Langlebigkeit
  • Glatter Breiteneinstellmechanismus
  • Pneumatische Magnetverschlussanlage
  • Null PCB-Schäden während der Übertragung
  • Kompatibel mit Druckern, Pick-and-Place-Maschinen, Rückflussöfen und AOI-Systemen

Technische Einzelheiten

Funktion Diese Einheit dient zum Entladen der PCB.
Transporthöhe 910 ± 30 mm
Zeit der PCB-Ladung Ungefähr 6 Sekunden.
Zeitschriftenwechsel im Laufe der Zeit Ungefähr 30 Sekunden.
Verkehrsrichtung L~R, oder R~L
Betrieb Frontbetrieb
Festseite der Spur Vorderseite ((oder geben Sie an)
Stromversorgung 220V,50/60Hz,± 10%
Luftdruck 4 bis 6 bar
PCB-Dicke Min 0,4 mm
Zeitschrift qty Oberseite: 1 PC, untere Seite: 2 PC
Beförderungsgeschwindigkeit 0.5-20M/min oder maßgeschneidert
Wahl der Tonhöhe 1-4 ((10 mm Abstand)
Signal SMEMA

Spezifikation

Modell HS-UL250 HS-UL330 HS-UL390 HS-UL460
Effiziente PCB-Länge 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390 mm 50*50~530*460 mm
Maschinenabmessung 1900*800*1200 mm 2320*880*1200 mm 2620*940*1200 mm 2620*1080*1200 mm
Maße der Magazine 355*320*563 mm 460*400*563 mm 535*460*570mm 535*530*570mm
Gewicht 140 kg 220 kg 280 kg 320 kg

Warum in einen automatischen PCB-Entlader investieren? (Hauptvorteile)

  • Sparen Sie Arbeitskosten:Ein Betreiber kann mehrere Linien verwalten. Der automatische Magazinwechsel eliminiert Ausfallzeiten beim manuellen Entladen.

  • Null Brettschaden:Merkmale einerDruckgerätundESD-FlachgürtelIm Gegensatz zum manuellen Stapeln sorgt unser Entladen für eine schonende Handhabung, schützt sensible Komponenten und Lötverbindungen.

  • Nahtlose Intelligente Fabrikintegration:Ganz und garSMEMA kompatibelWenn die vorgelagerte Maschine stillsteht, pausiert der Entlader automatisch, um Staus zu vermeiden.

  • Flexible Linienstruktur:Unterstützt beidesLinks nach rechts (L-R)undRechts nach links (R-L)Konfigurationen, die zu jedem Plan der Fabrik passen.

Anwendungsszenarien

Dieser PCB Magazine Unloader wird weit verbreitet in den Backend-Verarbeitungsprozessen von Industrien wie Consumer Electronics, Telekommunikation, Automobilelektronik, Industriekontrolle,und LED-BeleuchtungEs ist die ideale Wahl für die Realisierung intelligenter Fabriken, die Verringerung der Abhängigkeit von manueller Arbeit und die Verbesserung der Effizienz der Backend-Logistik.

Kontaktieren Sie uns heute

Suchen Sie nach einem kostengünstigen, stabilen und zuverlässigen SMT-Backend-Automatisierungsgerät?Lassen Sie uns Ihnen helfen, Ihre Produktionslinie auf ein neues Niveau zu bringen.!
