Weiterentwickelte und nahtlose NG OK-PCB-Entlader für SMT-Produktionslinie

Markenbezeichnung:	HSTECH
Modellnummer:	HS-NK250
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

NG-/OKentlader

PWB, das Höhe transportiert:

910±30mm

PWB-Maß:

50*50~330*250mm

Stromversorgung:

220 V Wechselstrom, 50/60 Hz

Zeitschriftenmenge:

Zeitschriften jeder Schiene 2

Gewährleistung:

1 Jahr

Gebrauch:

SMT-Fertigungsstraße, SMT-Fließband

Die Situation:

neu

Verpackung Informationen:

Holzverpackung mit Schaumstoff

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

SMT-Produktionslinie PCB-Entlader

Erweiterter PCB-Entlader

Nahtloser NG OK-PCB-Entlader

Beschreibung des Produkts

SMT-Produktionslinie Gute / nicht gute Platine Trennmagazin NG OK PCB-Entlader

Einführung

Diese Einheit arbeitet nach dem Verfahren der automatisierten optischen Inspektion (AOI).es kategorisiert die PCB effizient in zwei Gruppen: nicht konform (NG) und konform (OK), die automatisch in ihre jeweiligen vorgesehenen Lager geleitet werden.Dies gewährleistet ein hocheffizientes und organisiertes Sortierverfahren für die Leiterplatten.

Technische Einzelheiten

Funktion	Die NG/OK-Boards werden separat gesammelt, indem das Signal empfangen wird.
Transporthöhe	910 ± 30 mm
Verkehrsrichtung	L~R, oder R~L
Aufnahmezeit des Vorstands	Jede etwa 6 Sekunden
Zeitschriftenwechsel im Laufe der Zeit	Ungefähr 30 Sekunden.
Festseite der Spur	Vorderseite
Operationsseite	Vorderseite
Förderband	ESD
PCB-Dicke	Min. 0,6 mm
Wahl der Tonhöhe	1-4 ((10 mm Abstand)
Stromversorgung	220V,50/60Hz,± 10%
Macht	00,05 kW
Luftdruck	4 bis 6 Bar
Luftverbrauch	Maximal 15 L/min
Anzahl der Zeitschriften	Oberseite: 1 Zeitschrift, Unterseite: 2 Zeitschriften
Signal	SMEMA
Auswahlmöglichkeiten	1, Touchscreen-Bedienmodus. 2, automatische Breiteneinstellung. 3, Magazinmenge je nach Kundenanforderung.

Eigenschaften

PLC-Steuerung:

verfügt über eine SPS für einen präzisen und zuverlässigen Betrieb.

Benutzerfreundliche Schnittstelle:

Ein Soft-Touch-LED-Membran-Panel für eine intuitive Steuerung.

Einstellbarer Tonhöhe:

Anpassung an unterschiedliche PCB-Größen und Konfigurationen.

Schaltklammern:

Sicherstellung einer sicheren Aufstellung der Magazine für eine stabile Platzierung der PCB.

Pneumatischer Drucker:

Druckgesteuert für eine sanfte, zerstörungsfreie Übertragung.

Hohe Durchsatzleistung:

Erleichtert den schnellen Wechsel der Magazine zur Maximierung der Produktionseffizienz.

Automatische Sortierung von NG/OK:

Integration mit AOI für eine optimierte Inspektion und Sortierung.

SMEMA-Standardkommunikationsschnittstelle:

Ermöglicht eine nahtlose Integration in Produktionslinien über das SMEMA-Protokoll und sorgt für eine reibungslose Kommunikation und einen reibungslosen Datenaustausch.

Modell

Modell	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Effiziente PCB-Länge	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
PCB-Dicke	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm
Maße der Magazine	355320563 mm	460400563	535460570mm	535530570mm
Maschinenabmessung	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Gewicht	220 kg	280 kg	340 kg	380 kg

Produkt und Einzelheiten

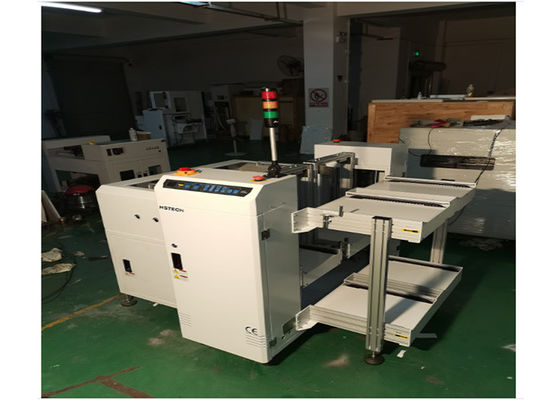

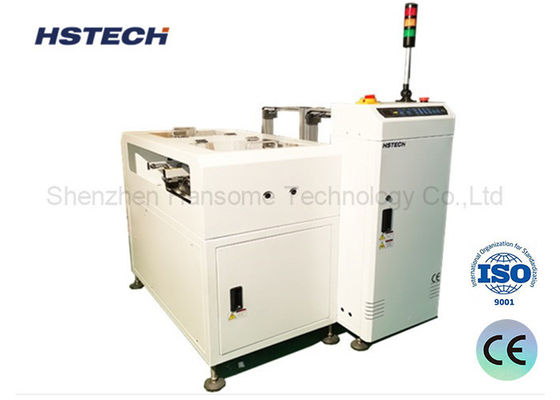

Weiterentwickelte und nahtlose NG OK-PCB-Entlader für SMT-Produktionslinie 0
