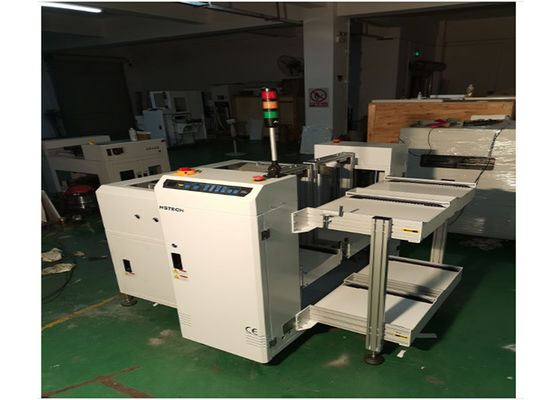

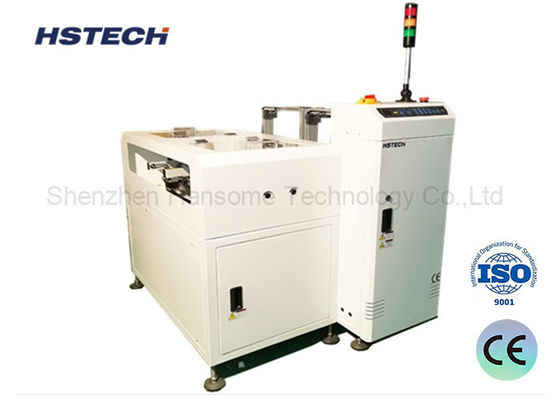

Hochgeschwindigkeits-PCB-Entlader für die automatische Produktionslinie NG/OK-Board-Trennung

Markenbezeichnung:	HSTECH
Modellnummer:	HS-NK250
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

NG-/OKentlader

PWB, das Höhe transportiert:

910±30mm

PWB-Maß:

50*50~330*250mm

Stromversorgung:

220 V Wechselstrom, 50/60 Hz

Zeitschriftenmenge:

Zeitschriften jeder Schiene 2

Gewährleistung:

1 Jahr

Gebrauch:

SMT-Fertigungsstraße, SMT-Fließband

Die Situation:

neu

Verpackung Informationen:

Holzverpackung mit Schaumstoff

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Hochgeschwindigkeits-PCB-Entlader

Automatisches PCB-Entladen auf der Produktionslinie

NG/OK Plattentrennungs-PCB-Entlader

Beschreibung des Produkts

SMT-Produktionslinie Gute / nicht gute Platine Trennmagazin NG OK PCB-Entlader

Einführung

Nach dem Verfahren der automatisierten optischen Inspektion (Automated Optical Inspection, AOI) arbeitet dieses Gerät effizient, indem es Inspektionssignale aus der vorherigen Stufe empfängt.Es trennt die PCB automatisch in zwei Kategorien.: nicht konform (NG) und konform (OK), und leitet sie dann in ihre jeweiligen vorgesehenen Magazine.Dies gewährleistet eine hocheffiziente und gut organisierte Sortierung der Leiterplatten.

Technische Einzelheiten

Funktion	Die NG/OK-Boards werden separat gesammelt, indem das Signal empfangen wird.
Transporthöhe	910 ± 30 mm
Verkehrsrichtung	L~R, oder R~L
Aufnahmezeit des Vorstands	Jede etwa 6 Sekunden
Zeitschriftenwechsel im Laufe der Zeit	Ungefähr 30 Sekunden.
Festseite der Spur	Vorderseite
Operationsseite	Vorderseite
Förderband	ESD
PCB-Dicke	Min. 0,6 mm
Wahl der Tonhöhe	1-4 ((10 mm Abstand)
Stromversorgung	220V,50/60Hz,± 10%
Macht	00,05 kW
Luftdruck	4 bis 6 Bar
Luftverbrauch	Maximal 15 L/min
Anzahl der Zeitschriften	Oberseite: 1 Zeitschrift, Unterseite: 2 Zeitschriften
Signal	SMEMA
Auswahlmöglichkeiten	1, Touchscreen-Bedienmodus. 2, automatische Breiteneinstellung. 3, Magazinmenge je nach Kundenanforderung.

Eigenschaften

PLC-Steuerung:
Das System verwendet eine SPS für eine präzise und zuverlässige Funktionalität.

Benutzerfreundliche Schnittstelle:
Ein intuitives Soft-Touch-LED-Membran-Panel ist für eine mühelose Steuerung enthalten.

Einstellbarer Tonhöhenmechanismus:
Einfach für eine Vielzahl von PCB-Größen und -Konfigurationen geeignet.

Schaltklammern:
Sicherstellung einer sicheren Lagerung der Magasinmaschinen und Sicherstellung einer stabilen Platzierung der PCB.

Pneumatisches Schubsystem:
Druckgesteuert, um eine sanfte und zerstörungsfreie Übertragung zu gewährleisten.

Hohe Produktionsleistung:
Schnelle Wechsel der Magazine optimieren die Produktionseffizienz.

Automatisierte NG/OK-Sortierfähigkeit:
Sie wird problemlos mit AOI für eine optimierte Inspektion und Kategorisierung integriert.

SMEMA-Kommunikationsschnittstelle:
Unterstützt eine nahtlose Integration in Produktionslinien durch das SMEMA-Protokoll, wodurch eine reibungslose Kommunikation und ein reibungsloser Datenaustausch ermöglicht werden.

Modell

Modell	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Effiziente PCB-Länge	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
PCB-Dicke	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm
Maße der Magazine	355320563 mm	460400563	535460570mm	535530570mm
Maschinenabmessung	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Gewicht	220 kg	280 kg	340 kg	380 kg

Produkt und Einzelheiten

Hochgeschwindigkeits-PCB-Entlader für die automatische Produktionslinie NG/OK-Board-Trennung 0
