| Herkunftsort: | China |
| Markenname: | HSTECH |
| Zertifizierung: | CE |
| Modellnummer: | HS-CU390 |
| Min Bestellmenge: | 1SET |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 15~20 Arbeitstage |
| Zahlungsbedingungen: | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 200 Sätze pro Monat |
| Produktbezeichnung: | 90 Grad PWB-Zeitschrift-Entlader | Stromversorgung: | AC110V/220V,50/60Hz |
|---|---|---|---|
| Luftdruck: | 4-6 Stange | PCB-Größe: | 50*50~530*460mm |
| Neigungsauswahl: | 10 bis 40 mm | Förderergeschwindigkeit: | 0.5-20M/min oder besonders angefertigt |
| Transportband: | Schwarzes Transportband | Gewährleistung: | 1 Jahr |

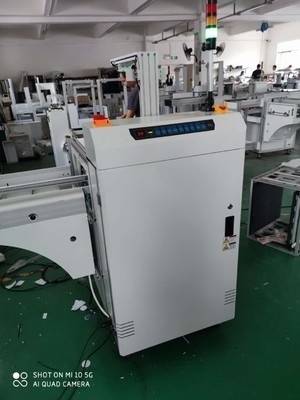

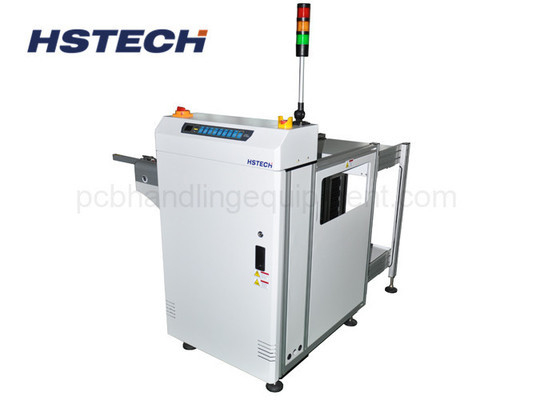

LED-Knopf-Steuerungsmodus mit 3 Lolor-Lichtbildschirm 40mm Tonhöhe 20M/Min 90 Grad PCB-Magazin-Entladegerät
Anwendung
Dieses Gerät ist ein 90-Grad-PCB-Magazin-Entlader für die SMT-Produktionslinie, das zum automatischen Sammeln von PCBs in 90-Grad-Rechteckrichtung verwendet wird, um die Länge der SMT-Leitung zu sparen,Die Maschine verfügt über einen speziell konstruierten Schieber, der die PCBs von der Transportbahn in die Magazine-Racks schieben kann..
Eigenschaften
1, 90 Grad rechten Winkel PCB Entladen, sparen SMT Produktionslänge.
2, die sich nicht auf die gesamte Produktionskapazität auswirken wird.
3, LED-Knopfsteuerungsmodus mit 3-Lolor-Lichtanzeige.
4, Dicke 1,3 mm, Durchmesser 3 mm flacher ESD-Gürtel.
5Die Maschinenstruktur aus Edelstahl und Aluminiumprofil ist stabil und leicht zu warten.
6, PLC Steuerung.
7, glatte und parallele Breiteneinstellung mit Handkurbel.
8, 3 Lager Kapazität: oben 1 + unten 2.
9, ober- und unteren Pneumatikklemmen zum Festhalten des Magazine-Racks.
10, keine Garantie für PCB-Brüche beim Be- und Entladen.
11, SMEMA-kompatibel.

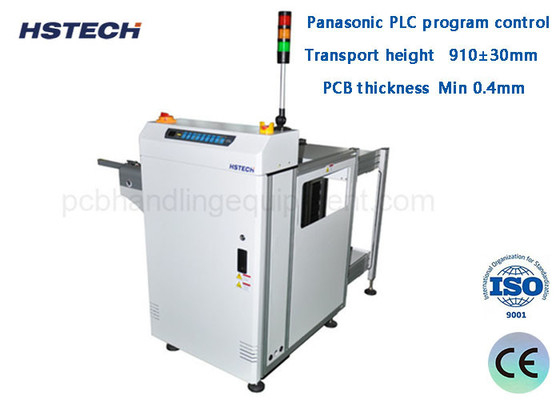

Spezifikation
| Produktbezeichnung | 90°-PCB-Magazin-Entladegerät |
| Transporthöhe | 910 ± 30 mm |
| Verkehrsrichtung | L~R, oder R~L |
| Betrieb | Frontbetrieb |
| Festseite der Spur | Vorderseite |
| Stromversorgung | 220V,50/60Hz,± 10% |
| Luftdruck | 4 bis 6 bar |
| PCB-Dicke | Min 0,4 mm |
| Zeitschrift qty | Oberseite: 1 PC, untere Seite: 1 PC |
| Beförderungsgeschwindigkeit | 0.5-20M/min oder maßgeschneidert |
| Signal | SMEMA |
| Modell | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Effiziente PCB-Länge | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Maschinenabmessung | 1100*1200*1200mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
| Maße der Magazine | 355*320*563 mm | 460*400*563 mm | 535*460*570mm | 535*530*570mm |
| Gewicht | 140 kg | 200 kg | 260 kg | 300 kg |
Über die Verpackung
