Touchscreen-Steuerung jeder Schiene 2 Magazine PCB NG OK Entlader für SMT-Linie

Markenbezeichnung:	HSTECH
Modellnummer:	HS-NK250
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

NG OK Entlader

PWB, das Höhe transportiert:

910±30mm

PWB-Maß:

50*50~330*250mm

Stromversorgung:

220 V Wechselstrom, 50/60 Hz

Zeitschriftenmenge:

Zeitschriften jeder Schiene 2

Garantie:

1 Jahr

Verwendung:

SMT-Fertigungsstraße, SMT-Fließband

Zustand:

Neu

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Beschreibung des Produkts

Touchscreen-Steuerung, jede Schiene, 2 Magazine, Leiterplatte, NG, OK, Unloader

Einführung:

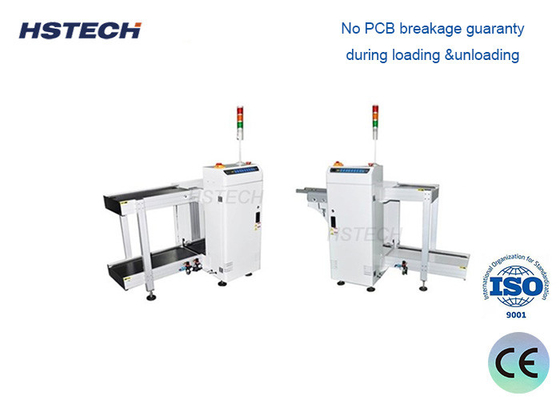

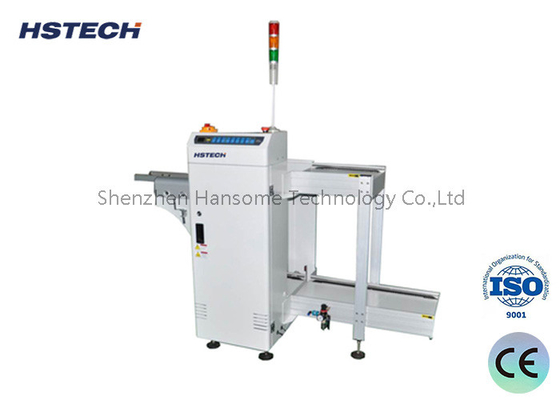

Der Leiterplatten-Unloader ist ein automatisiertes Gerät am hinteren Ende der SMT-Produktionslinie (Surface Mount Technology). Er wird verwendet, um Leiterplatten, die bestückt, gelötet und getestet wurden, sicher vom Förderband oder Träger zu entladen und sie in Kategorien zu stapeln oder zum nächsten Prozess zu transportieren. Er wird häufig in der Elektronikfertigung, Automobilelektronik, Unterhaltungselektronik und anderen Bereichen eingesetzt, um die Produktionseffizienz zu verbessern und manuelle Eingriffe zu reduzieren.

Technische Details:

Funktion	Sammelt die NG/OK-Platinen separat durch Empfang des Signals.

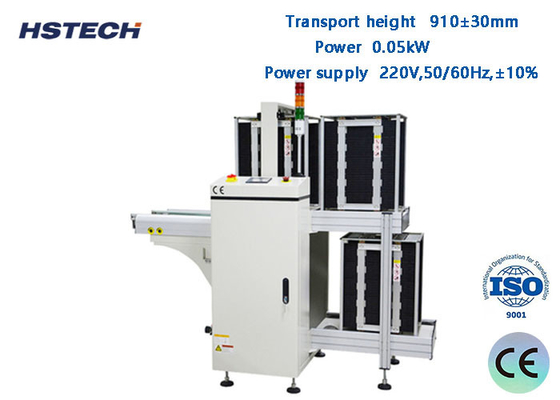

Transporthöhe	910±30mm
Transportrichtung	L~R oder R~L
Platinen-Sammelzeit	Jeweils ca. 6 Sekunden
Magazin-Wechselzeit	Ca. 30 Sekunden
Schiene, feste Seite	Vorderseite
Bedienseite	Vorderseite
Förderband	ESD
Leiterplatten-Dicke	Min. 0,6 mm
Teilungs-Auswahl	1-4 (10 mm Teilung)
Stromversorgung	220 V, 50/60 Hz, ±10 %
Leistung	0,05 kW
Luftdruck	4-6 Bar
Luftverbrauch	Max. 15 l/min
Anzahl der Magazine	Oben: 1 Magazin, Unterseite: 2 Magazine
Signal	SMEMA
Optionen	1, Touchscreen-Steuerungsmodus. 2, Automatische Breitenanpassung. 3, Magazinanzahl nach Kundenwunsch.

Merkmale

PLC-Programmierung.
Benutzerfreundliches ‘Soft-Touch’-LED-Membran-Bedienfeld
Wählbare Teilungseinstellung.
Hebelklemmen zur Magazinausrichtung.
Druck des pneumatischen Schiebers reguliert.
Hoher Durchsatz mit kurzer Magazinwechselzeit.
Sammelt NG/OK-Platinen von AOI, speichert die NG/OK-Platinen automatisch.
Standard-SMEMA-Kommunikationsschnittstelle.

Modell:

Modell	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Effektive Leiterplattenlänge	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Leiterplatten-Dicke	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm
Magazingröße	355320563mm	460400563	535460570mm	535530570mm
Maschinenabmessung	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Gewicht	220kg	280kg	340kg	380kg
