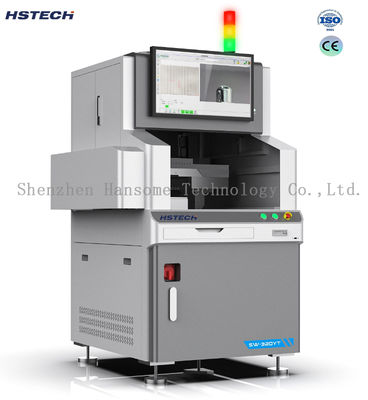

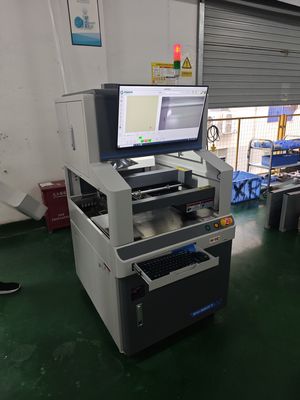

Hochpräzise Offline-Sprühmaschine für die selektive Wellenlöfmaschine für die DIP-Durch-Loch-Produktion in Kleinserien

Hochpräzise Offline-Sprühmaschine für die selektive Wellenlöfmaschine für die DIP-Durch-Loch-Produktion in Kleinserien

Markenbezeichnung:	HSTECH
Modellnummer:	SW-320YT/450YT
MOQ:	1 PC
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Selektive Wellen-Lötanlage

PCB-Dicke:

0,8-3 mm

Luftversorgungsdruck:

0,5-0,7 MPa

Kapazität des Flussmitteltanks:

2 L

Vorheizleistung:

Infrarot 1 KW

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

mit einer Leistung von mehr als 50 Watt

mit einem Stromgehalt von mehr als 20 W

Produktion von kleinen Partien mit Durchlöcher für DIP

Beschreibung des Produkts

Hochpräzisionssprühen Offline-Selektive Wellenlösemaschine für die DIP-Durch-Loch-Produktion in Kleinserien

Produktübersicht

HSTECH Offline-Selektive Wellenlösemaschine ist fürMischfarben, Kleinsortien-DIP-Plug-in-LötungDieses integrierte System kombiniert Flusssprühen, Infrarotvorheizung und selektives Wellenlöten in einer einzigen kompakten Einheit und ermöglicht einen schnellen Produktionsstart ohne benutzerdefinierte Vorrichtungen.

Mit nur ca. 1 m2 Bodenfläche spart die Ausrüstung wertvolle Werkstattfläche und verringert im Vergleich zu herkömmlichen Wellenlötsystemen den Verbrauch an Schrott.FlussDie Maschine liefert eine fast 100-prozentige Durchbohrungsrate mit einem Lötertrag von mehr als 98%.Bereitstellung einer kostengünstigen PCBA-Lötlösung für die Automobilelektronik, industrielle Steuerung und Medizintechnik.

- von einemPC für die Industrie, unterstützt die Maschine Offline-Visuelle Programmierung.Videoüberwachung in Echtzeit und automatische Wellenhöhenerkennung sorgen für sichtbare Lötprozesse und eine vereinfachte InbetriebnahmeDer vollständig aus Titan bestehende Löttopf bietet eine außergewöhnliche Korrosionsbeständigkeit gegenüber geschmolzenem Lötgut und ein schnell abnehmbares Design für eine bequeme Wartung.

Wichtige Vorteile

Flexible Produktion, keine Einrichtung erforderlich:Unterstützt einen schnellen Wechsel für mehrere Produkte. PCBs mit sicherem Abstand können direkt ohne spezielle Werkzeugkosten für die Probenahme neuer Produkte gelötet werden.
Ultra niedrige Betriebskosten:Die Kapazität des 15 kg schweren Schweißtopfes erzeugt nur 0,2 kg Schweißschrott pro 8-Stunden-Schicht.5KW reduzieren den Energieverbrauch im Vergleich zum traditionellen Wellenlöten erheblich.
Überlegene Lötqualität:Infrarotvorheizung auf beiden Seiten (Ober- und Unterseite) mit synchronisierter Vorheizung und Lötung minimiert den thermischen Schock für wärmeempfindliche Komponenten.Automatische Ausrichtung und Höhenmessung sorgen für einen stabilen Lötfluss mit einer Durchdringungsrate von 100% und einer Ausbeute von mehr als 98%Der N2-Schutz (99,999% Reinheit) sorgt für helle Lötverbindungen mit minimalem Oxidationsverlust.
Hochpräzisionssprüh- und Lötsystem:Original Japan Lumina 0,5 mm Präzisionsflußsprühdüse. Austauschbare Lötdüsen von φ3 mm-φ20 mm mit individuellen Größen,für jede Verbindung spezielle Düsen zur präzisen Steuerung der Flussdosis und der Lötzeit.
Intelligente Software und visuelle Überwachung:Offline-Bild-basierte Programmierung ermöglicht den Import von PCB-Grafiken, um Lötpfade zu zeichnen.
Kompakter Aufbau und einfache Wartung:Die Flüssiggasmodule sind physikalisch vom elektrischen Schrank isoliert, um die Sicherheit zu erhöhen und die Wartungsarbeiten zu vereinfachen.

Technische Spezifikation

Spezifikation	SW-320YT	SW-450YT
Anwendbare PCB-Größe	50 × 50 ~ 320 × 250 mm	50 × 50 ~ 450 × 400 mm
PCB-Dicke	0.8-3 mm; Pinlänge <3 mm	0.8-3 mm; Pinlänge <3 mm
Komponentenhöhe	Oberseite < 100 mm / Unterseite < 50 mm	Oberseite < 100 mm / Unterseite < 50 mm
PCB-Gewicht (mit Bestandteilen)	≤ 5 kg	≤ 5 kg
Lötkanne	Volle Titallegierung, 15 kg Kapazität, 1,8 kW Leistung	Volle Titallegierung, 15 kg Kapazität, 1,8 kW Leistung
Vorwärmleistung	Infrarot 1 kW	Infrarot 1 kW
Gesamtleistung	Wechselstrom 220 V, 3,5 KW	Wechselstrom 220 V, 3,5 KW
Stickstoffbedarf	Reinheit 99,999%; Druck 0,5 MPa; Verbrauch 20-30 L/min	Reinheit 99,999%; Druck 0,5 MPa; Verbrauch 20-30 L/min
Flussbehälterkapazität	2 L	2 L
Druck der Luftzufuhr	00,5-0,7 MPa	00,5-0,7 MPa
Lötdüse Inner Dia.	φ3-φ20 mm, kundenspezifisch unterstützt	φ3-φ20 mm, kundenspezifisch unterstützt
Steuerungssystem	Industrie-PC+ (Windows-Betriebssystem)	Industrie-PC+ (Windows-Betriebssystem)
Programmmodus	Online / Offline Bildvisuelle Programmierung	Online / Offline Bildvisuelle Programmierung
Maschinengewicht	120 KG (einschließlich 15 KG Löten)	150 KG (einschließlich 15 KG Löten)
Außenabmessung (mit Monitor)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Anwendungsbereiche

PCBA für die industrielle Steuerung, Automobilelektronik, Sicherheitsgeräte, Medizintechnik, Stromversorgungsmodule, Kommunikationsmodule, DIP-Through-Hole-Montage in kleinen Chargen und Probenahme neuer Produkte.
