PC-basierte intelligente Erdungs-Schraubautomaten mit Bildverarbeitung

Markenbezeichnung:	HSTECH
MOQ:	1 PC
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Schraubverschlussmaschine

Angetriebene Methode:

Servo-/Schrittmotor mit geschlossenem Regelkreis

Positionierungsgenauigkeit:

±0,03 mm

Versorgungsspannung:

AC220V

Nennleistung:

1200W

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

PC-basierte automatische Schraubmaschine

bildgeführte Schraubautomaten

intelligente Erdungs-Schraubmaschine

Beschreibung des Produkts

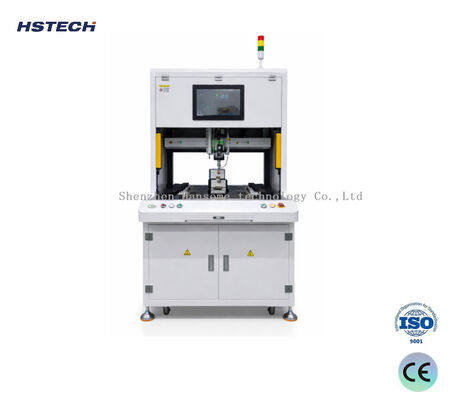

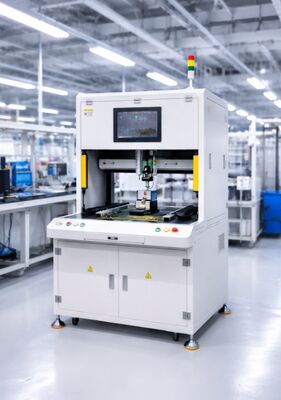

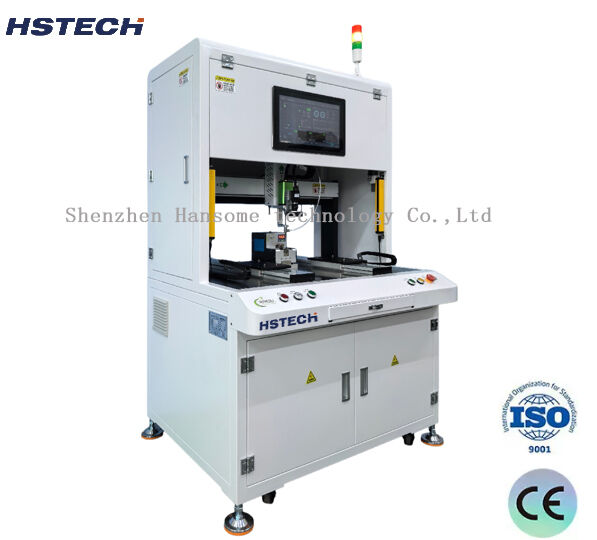

PC-basierte intelligente automatische Schraubanlage für Erdungsschrauben

Kamerageführte Schraubmaschine mit 4-Achs-PC-Erdungs-Intelligenzschraubsystem für hochpräzise, rückverfolgbare Schraubanwendungen.

Produktübersicht

Die intelligente PC-Erdungsschraubmaschine 1.0 ist eine hochpräzise automatische Schraublösung in Schrankbauweise, die auf einer Industrie-PC-Plattform basiert. Durch die Kombination von Hikvision-Vision-Kamera, intelligentem Elektroschrauber, Closed-Loop-Schrittmotorsystem und Sicherheitslichtvorhang bietet diese Anlage eine stabile, wiederholgenaue Schraubleistung für die moderne intelligente Fertigung.

Die auf Robustheit, Langlebigkeit und einfache Installation ausgelegte Maschine unterstützt Point-to-Point-Teachen, CAD-Koordinatenimport, vollständige Schraubdatenerfassung, Fehlererkennung und eine optionale MES-Anbindung. Sie löst effektiv gängige Montageprobleme wie fehlende Schrauben, Schraubenhochstand sowie überdrehte Gewinde, wodurch der manuelle Prüfaufwand erheblich reduziert und die Konsistenz der Produktmontage verbessert wird.

Ideal für die Erdungsschraubenmontage von PCBAs, Unterhaltungselektronik, Steuermodulen und elektronischen Baugruppen. Bediener können Programme ohne komplexe Programmierkenntnisse über eine benutzerfreundliche grafische Benutzeroberfläche einrichten, Drehmomentkurven in Echtzeit überwachen und Produktionsberichte exportieren.

Hauptvorteile & Kernmerkmale

Leistungsstarkes PC-basiertes Steuerungssystem: Läuft auf einem Industrie-All-in-One-PC unter Betriebssystem. Unterstützt CAD-Koordinatenimport und manuelles Point-to-Point-Teachen für eine schnelle Programmerstellung bei neuen Produkten.
Intelligente Schraubprozessüberwachung über den gesamten Ablauf: Echtzeit-Kurvenerfassung des intelligenten Elektroschraubers. Automatische Erkennung von fehlenden Schrauben, Schraubenüberstand und überdrehten Gewinden. Lokale CSV-Datenspeicherung und XLS-Datenexport für eine lückenlose Produktionsrückverfolgbarkeit.
Mehrstufige Benutzerverwaltung: Umfassendes Benutzerberechtigungssystem für Produktionssicherheit und Zugriffskontrolle im Werk.
Optional erweiterbare Industriefunktionen: Barcode-/QR-Code-Scanfunktion (erfordert externe Scanner-Hardware) und MES-Anbindung zum Hochladen von Produktionsdaten auf Remote-Server über Ethernet.
Hochpräzise servogetriebene Mechanik: Positioniergenauigkeit von ±0,03 mm mit dualer Schraubenzuführung (Ansaug- oder Einblassystem). Durchschnittliche Schraubzeit von 1,5–3 Sekunden pro Schraube.
Robuste Bauweise: Stabiler Schrankrahmen gewährleistet eine langfristig stabile Dauerproduktion in anspruchsvollen Umgebungen.
Umfassende Sicherheit & ergonomisches Design: Ausgestattet mit Sicherheitslichtvorhang, physischem Not-Halt-Taster, Warnsignalleuchte und Tastatur-/Maus-Schublade für optimalen Bedienerkomfort.
Hochwertige Markenkomponenten: Ausgestattet mit intelligentem Elektroschrauber, AirTAC-Pneumatikkomponenten, Hikvision-Industriekamera, Mean Well-Schaltnetzteil, Closed-Loop-Schrittmotoren und eigenentwickeltem Turmschraubenzuführer für zuverlässigen Dauerbetrieb.

Hauptkomponenten

Intelligenter Elektroschrauber

Eigenentwickelter Turm-Schraubenzuführer

All-in-One Industrie-PC

Sicherheitslichtvorhang

Physisches Bedienfeld & Not-Halt

Hikvision-Vision-Kamera

Ausziehbare Schublade für Tastatur und Maus

Technische Daten

Merkmal	Parameter
Achsverfahrweg	300 × 250 × 200 mm
Max. Produktabmessungen für Schraubprozess	240 × 250 mm
Antriebsart	Closed-Loop-Servo- / Schrittmotor
Positioniergenauigkeit	±0,03 mm
Schraubenzuführmethode	Ansaugsystem / Einblassystem (wählbar)
Schraubzeit pro Schraube	1,5–3 Sekunden
Versorgungsspannung	AC220V
Nennleistung	1200W
Druckluftversorgung	0,4–0,6 MPa
Gesamtgewicht der Maschine	200 kg
Anzahl der Elektroschrauber	1 Einheit

Anwendungsbereiche

Diese intelligente Schraubanlage eignet sich für die Serienmontage von:

Erdungsschraubenmontage auf PCBAs & elektronischen Steuerplatinen
3C-Unterhaltungselektronik-Montage
Kleinen Haushaltsgeräten und Instrumentenmodulen
Befestigung von Automobilelektronik-Komponenten
Allen Fertigungsszenarien, die eine Rückverfolgbarkeit und Qualitätsprüfung des Schraubprozesses erfordern

Ideal für Hersteller mit folgenden Anforderungen

Rückverfolgbare Schraubprotokolle, Drehmomentüberwachung in Echtzeit, automatische Fehlerwarnungen und Anbindung an werkseigene MES-Managementsysteme. Diese Maschine ersetzt repetitive manuelle Schraubarbeiten, reduziert menschliche Fehler und senkt die Prüfkosten bei gleichzeitiger Steigerung von Produktqualität und Effizienz.
