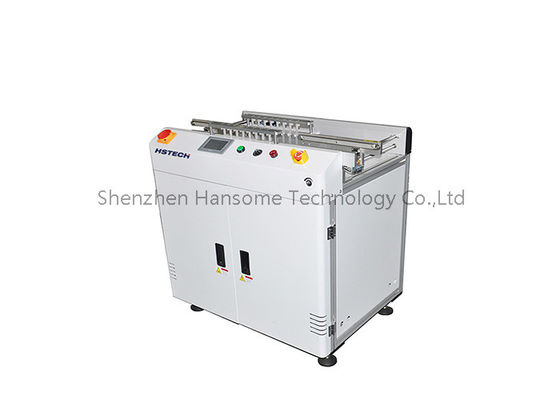

Edelstahl NG PCB Ablehnungsförderer Einstellgeschwindigkeit SMT Produktionslinie

DerNG PCB-Ausschussfördererist eine intelligente PCB-Handhabungslösung, die für die automatische Trennung und Übergabe fehlerhafter (NG: Not Good) Leiterplatten in SMT-Produktionslinien entwickelt wurde. Es ist weit verbreitet inSMT-Montagelinien, PCB-Inspektionssysteme und automatisierte Elektronikfertigungsprozesseum die Produktionseffizienz zu verbessern und eine stabile Qualitätskontrolle sicherzustellen.

DasPCB-Ausschussfördererintegrierbar mitAOI, SPI, Lotpasten-Inspektionsmaschinen, Prüfgeräte und andere SMT-Produktionsgeräteum fehlerhafte Leiterplatten automatisch zu empfangen und an die Ausschussposition zu übertragen, wodurch verhindert wird, dass fehlerhafte Leiterplatten in die nächste Produktionsstufe gelangen.

Mit einer kompakten Struktur, einem zuverlässigen Betrieb und flexiblen Anpassungsoptionen hilft der NG PCB Reject Conveyor Herstellern, einen effizienteren und automatisierteren PCB-Handling-Workflow zu erreichen.

• Drei Arbeitsmodi:Ausschussmodus, Inspektionsmodus und Bypass-Modus für eine flexible Produktionsplanung
• Modulare integrierte Struktur:Vereinfacht Installation, Wartung und Komponentenaustausch
• Hochstabiler Rahmen:Die robuste Schweißkonstruktion verhindert Erschütterungen und Durchbiegungen im Dauerbetrieb

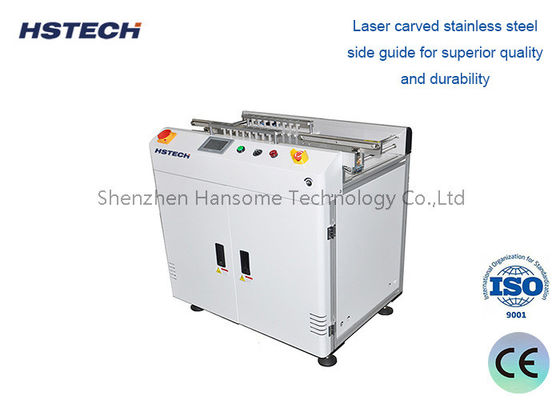

• Lasergravierte Führungsschiene aus Edelstahl:Verschleißfest, rostfrei und lange Lebensdauer
• Ergonomische Armlehne:Reduziert die Ermüdung des Bedieners bei der manuellen Inspektion
• Präzise Einstellung der Leitspindelbreite:Stufenlose synchrone Führungsschienenverstellung für verschiedene Leiterplattenbreiten
• Anpassbare Abmessungen:Erhältlich in kundenspezifischen Längen und Größen, passend zum Layout der Produktionslinie
• Stufenlose variable Geschwindigkeitsregelung:Stufenlos einstellbar von 0,5 bis 20 m/min
• Universelle SMEMA-Kompatibilität:Lässt sich nahtlos in alle gängigen SMT-Gerätemarken integrieren
• Premium-Elektrokomponenten:Mitsubishi PLC und Sick-Sensoren sorgen für eine genaue PCB-Erkennung und -Ausleitung

Wenn vorgeschaltete Inspektionsgeräte über die SMEMA-Kommunikation ein NG-Defektsignal senden, erkennt der eingebaute Sick-Sensor die Leiterplattenposition. Die Mitsubishi-SPS verarbeitet das Signal und aktiviert den pneumatischen Auswurfmechanismus. Defekte Leiterplatten werden automatisch in den Ausschusslagerbereich verschoben, während qualifizierte Leiterplatten ohne Unterbrechung den nachfolgenden SMT-Prozessen zugeführt werden.

DerNG PCB-Ausschussförderereignet sich für verschiedene automatisierte PCB-Produktionsumgebungen, darunter:

• SMT-Produktionslinien
• PCB-Montagelinien
• AOI-Inspektionslinien
• SPI-Inspektionssysteme
• PCB-Teststationen
• Elektronikfertigungsanlagen
• Automatisierte PCB-Handhabungssysteme
• Smart Factory-Produktionslinien

Es hilft Herstellern, einen vollständig automatisierten Arbeitsablauf von der PCB-Inspektion über die Aussortierung bis hin zum Sortieren und Transportieren zu erstellen.

Wir sind auf die Komplettierung spezialisiertLösungen für die Handhabung von Leiterplattenfür die SMT- und Elektronikfertigungsindustrie mit umfassender Erfahrung in der Entwicklung und Produktion von Automatisierungsgeräten.

Jeder Förderer wird aus zuverlässigen Komponenten hergestellt und vor der Auslieferung getestet, um einen stabilen Betrieb und eine lange Lebensdauer zu gewährleisten.

Wir verstehen, dass jede Produktionslinie unterschiedliche Anforderungen hat. Unser Ingenieurteam kann maßgeschneiderte Fördererkonstruktionen entsprechend Ihrer Leiterplattengröße, Ihrem Produktionslayout und Ihren Automatisierungsanforderungen bereitstellen.

Neben dem NG PCB Reject Conveyor bieten wir auch verschiedene SMT-Automatisierungsgeräte an, darunter PCB Loader, Entloader, Buffer, Flipper, Conveyor, Destacker und andere PCB-Handhabungslösungen.

Wir bieten professionellen technischen Support, um unseren Kunden eine reibungslose Installation und einen langfristigen Betrieb zu ermöglichen.

DerNG PCB-Ausschussfördererist eine unverzichtbare Lösung für die automatisierte PCB-Inspektion und Fehlerbehandlung. Durch die Verbesserung des Ausschussmanagements, die Reduzierung manueller Vorgänge und die Steigerung der Produktionseffizienz hilft es Herstellern, eine zuverlässigere und intelligentere SMT-Produktionslinie aufzubauen.

Kontaktieren Sie uns noch heute, um mehr über uns zu erfahrenPCB-Reject-Förderlösungenund kundenspezifische SMT-Automatisierungsgeräte.
