Knopfsteuerung Mehrfachmagazin PCB-Magazin eingeschlossener Ladegerät mit SMEMA kompatibel

Markenbezeichnung:	HSTECH
Modellnummer:	HS-LD250
MOQ:	1 PC
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Mehrfacher Zeitschrift PWB-Lader

Anderer Name:

Maschine zum Verladen von SMT-Boards

Stromversorgung:

AC110V/220V,50/60Hz

Luftdruck:

4-6 Bar

Betrieb:

Vordere Operation

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

Schaltflächenschaltflächenlader mit Knopfkontrolle

SMEMA-kompatible PCB-Ladegeräte

Beiliegendes PCB-Ladegerät

Beschreibung des Produkts

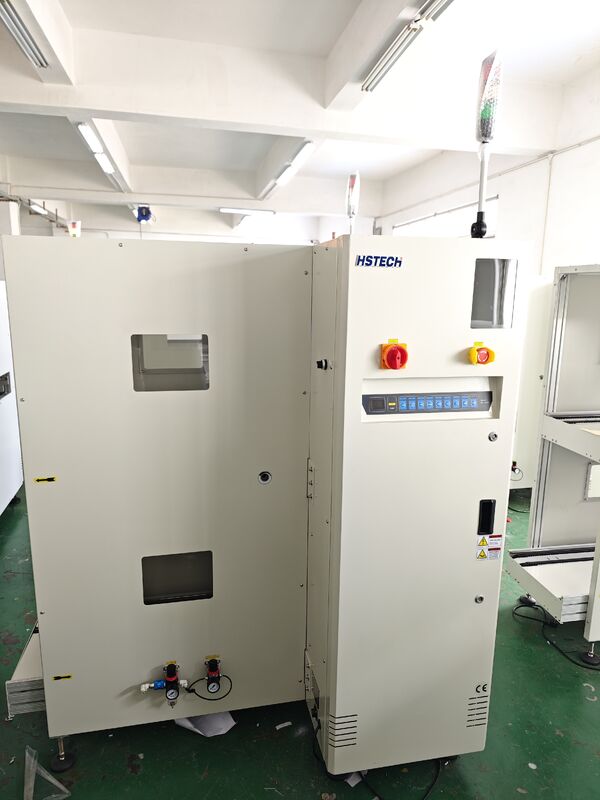

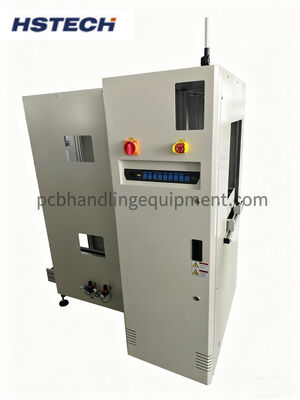

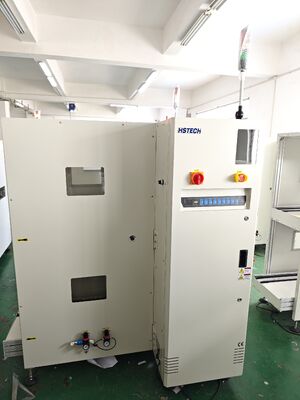

Geschlossene SMEMA-Leiterplattenlademaschine mit Tastensteuerung

Bei dieser geschlossenen Leiterplattenlademaschine handelt es sich um eine automatische Frontend-Zuführanlage, die speziell für SMT-Bestückungsproduktionslinien entwickelt wurde. Es verfügt über ein vollständig geschlossenes Sicherheitsgehäuse mit zentraler physischer Tastensteuerung und unterstützt das Standard-SMEMA-Kommunikationssignal-Docking für eine nahtlose Integration mit Lotpastendruckern, Bauteilmontagegeräten, Dosiermaschinen, Reflow-Öfen und anderen SMT-Geräten.

Anwendungsszenarien

Front-End-Zuführanpassung für SMT-Schablonendrucker
Automatische Platinenversorgung für Hochgeschwindigkeits-Chipmontagegeräte
Kontinuierliche Zuführung zur Unterstützung von Inline-Dosiermaschinen und selektiven Wellenlötanlagen
Batch-Leiterplattenzuführung für elektronische Steuerplatinen in der Automobilindustrie, flexible FPC-Schaltkreise und die Produktion von Mini-Halbleiterplatinen
Staubfreie automatische Werkstattbeschickung mit vollständig geschlossenem Sicherheitsschutzdesign

Kernproduktfunktionen

Modulares integriertes Design:Standardisierter modularer Aufbau für einfache Demontage, Wartung, Funktionserweiterung und Modellumrüstung
Verstärkter robuster mechanischer Rahmen:Integrierte Rahmenkonstruktion aus verdicktem Stahl mit Antivibrationsbehandlung für stabilen 24-Stunden-Dauerbetrieb
Kostengünstiges Design:Das optimierte Strukturlayout senkt die Herstellungskosten und behält gleichzeitig die vollständigen Zuführfunktionen bei

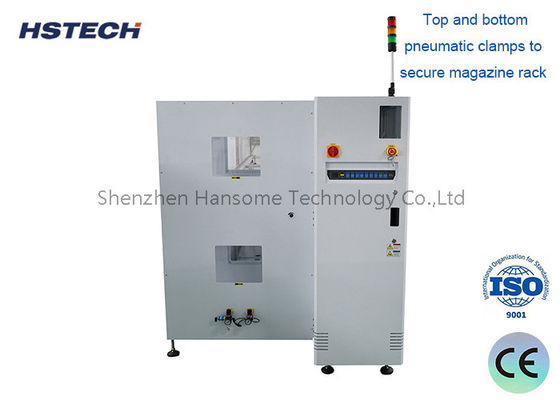

Doppelte pneumatische Klemmen:Der pneumatische Klemmmechanismus oben und unten verriegelt die Zeitschriftenständer während des Betriebs fest
Null-PCB-Bruchgarantie:Weiches Reibungsförderband mit Pufferhebestruktur und präzisen Höhenbegrenzungssensoren verhindern Schäden an Leiterplatten
Kompatibel mit Standard-SMEMA-Signalen:Integrierte Standard-SMEMA-Kommunikationsschnittstelle für die automatische Signalverbindung mit allen gängigen SMT-Geräten

Technische Spezifikationen

Artikel	Parameter
Produktname	PCB-Lademaschine
Transporthöhe	910 ± 30 mm
Ladezeit der Leiterplatte	Ca. 6 Sekunden
Zeit für den Magazinwechsel	Ca. 30 Sekunden
Transportrichtung	L~R oder R~L
Betrieb	Frontbedienung
Feste Schienenseite	Vorderseite (oder angeben)
Stromversorgung	220 V, 50/60 Hz, ±10 %
Luftdruck	4-6bar
Leiterplattendicke	Mindestens 0,4 mm
Magazinmenge	Oberseite: 1 Stk., Unterseite: 2 Stk
Tonhöhenauswahl	1-4 (10 mm Abstand)
Fördergeschwindigkeit	0,5–20 m/min oder kundenspezifisch
Signal	SMEMA

Modellspezifikationen

Modell	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Effiziente Leiterplattenlänge	50×50~350×250mm	50×50~455×330mm	50×50~530×390mm	50×530×460mm
Maschinengröße	1400×800×1200mm	1650×880×1200mm	1800×940×1200mm	1800×1010×1200mm
Magazingröße	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
Gewicht	140kg	180kg	220kg	260kg

Anwendbare Branchen

SMT-Elektronikmontagefabrik Fertigung von Automobilelektronik Produktion neuer Energiesteuerplatinen FPC-Verarbeitung flexibler Schaltkreise Werkstatt für Halbleiterverpackungen Herstellung medizinischer elektronischer Geräte Fabrik für intelligente tragbare Geräte
