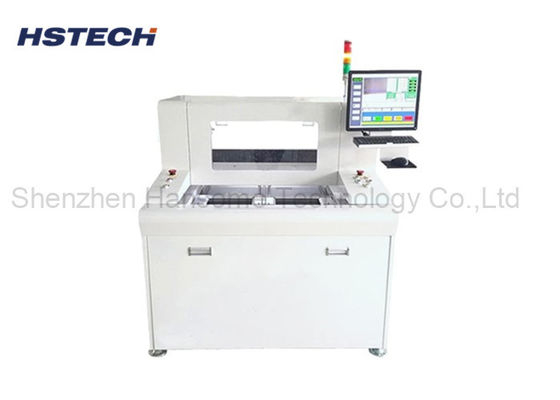

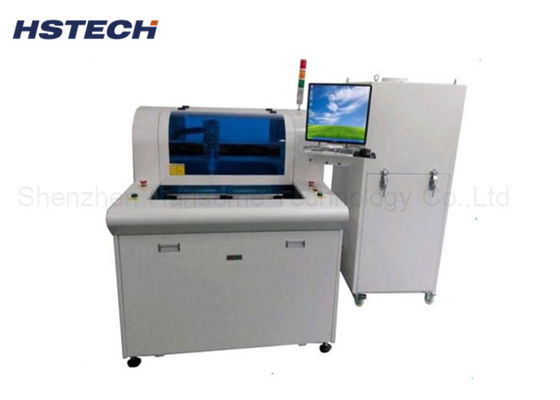

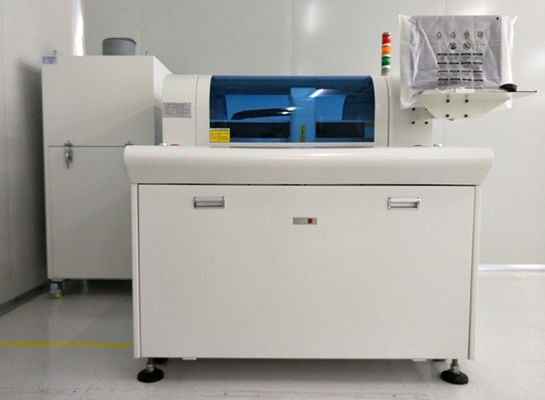

Doppelplattform 4-Achsen-PCBA-Router-Maschine Automatische PCB-Depanling-Maschine mit CCD-Erkennung

Doppelplattform 4-Achsen-PCBA-Router-Maschine Automatische PCB-Depanling-Maschine mit CCD-Erkennung

Markenbezeichnung:	HSTECH
Modellnummer:	RM-560
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

PCBA Router-Maschine

Anderer Name:

Automatischer PWB-Router

Stromspannung:

AC380V 50Hz

Routingspindel:

6000 U/min

Bruttogewicht:

700kg

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

4-Achsen-PCBA-Fräsmaschine mit CCD-Erkennung

automatische Leiterplattentrennmaschine mit CCD

Doppelplattform-Leiterplattentrennfräse

Beschreibung des Produkts

Doppelplattform 4-Achsen-PCBA-Routermaschine

Automatische PCB-Abschließmaschine mit CCD-Detektion für die präzise Trennung von SMT-PCBA-Verarbeitungsanlagen.

Produktübersicht

Dieser doppelplattform-automatische PCB-Depannungsrouter ist eine Präzisionstrennvorrichtung, die speziell für das SMT-PCBA-Schneiden nach dem Prozess entwickelt wurde.mit einer Leistung von mehr als 10 Watt,, und eine stabile 6000 RPM-Hochgeschwindigkeitsspindel, die Maschine arbeitet vollautomatisch nach vorprogrammierten Schnittwegen.

Es erfüllt effektiv die Abtrennungsvoraussetzungen für mit einem Stempelloch verbundene PCBs, geschwungene Leiterplatten und verschiedene unregelmäßig geformte Baugruppen,Ersatz veralteter traditioneller V-Cut-Separatoren, um sauberere, stressfreie Dehnungsresultate.

Mit Hilfe des Windows-Betriebssystems mit eingebauter CCD-Visualerkennung kann der Bediener den gesamten Schneidvorgang in Echtzeit überwachen.Gewährleistung einer stabilen Bearbeitungsgenauigkeit und einer gleichbleibenden Fertigplatten-PCB-Qualität für die Massenproduktion von Elektronik.

Arbeitsprinzip

Datei-Import und Programm-Einstellungen:Die Betreiber importieren PCB-Gerber-Dateien oder markieren manuell Schneidspuren auf dem Windows-Touch-Steuerungssystem, um unabhängige Routing-Programme für jedes Plattenmodell zu erstellen.
CCD-Kalibrierung zur visuellen Positionierung:Die eingebaute CCD-Kamera identifiziert automatisch PCB-Fiduziumsmarkierungen zur Kalibrierung der Schneidspuren und beseitigt manuelle Positionierungsfehler.
Servo-gesteuerte Präzisionsvermittlung:Das 4-Achsen-Servomotor-System treibt die 6000 RPM-Hochgeschwindigkeitsspindel an, um sich entlang vorgegebenen Pfaden zu bewegen.Das scharfe Routing-Bit schneidet durch PCB-Verbindungsschablonen sanft, ohne Komponenten auf PCBA zu strecken oder zu knacken.
Staubentnahme und Fertigplatenausgabe:Ein integrierter interner Staubsammler absorbiert während des Betriebs alle Schneidschrott und Harzstaub, um die Arbeitszone sauber zu halten.

Wesentliche Merkmale

6000 RPM Hochgeschwindigkeitsspindel für ein reibungsloses Schneiden mit geringer Vibration und ohne Komponentenbeschädigung
Doppel-unabhängige Arbeitstischkonstruktion für abwechselndes Be- und Entladen zur Maximierung der Produktionseffizienz
Full HIWIN lineare Leitgetriebe für ultra-glatte Bewegung, lange Lebensdauer und stabile Schneidgenauigkeit
4-Achsen-Servomotor mit Vollantrieb mit genauer Positionskontrolle und wiederholtem Positionsfehler von weniger als 0,02 mm
Intelligentes Betriebssystem Windows mit Unterstützung für Gerber-Dateien, direkten Import und manuelle Punkt-zu-Punkt-Positionierung
Ein integriertes CCD-System zur visuellen Erkennung der Strecke in Echtzeit und zur automatischen Versetzungskorrektur
Ein integrierter leistungsstarker Staubsammler zum Sammeln von PCB-Pulver und Schneidrückständen zum Schutz der Spindel- und Werkstattumgebung
Breite Materialkompatibilität einschließlich starrer FR4-PCB, Aluminiumsubstrat, flexibler FPC-Leiterplatten und Verbundplatten
Idealer Ersatz für herkömmliche V-Cut-Separatoren für die Handhabung von mit Stempellöchern verbundenen Platten und geschwungenen Spezialplatten
Geräuscharm Betrieb, kompakte Karosseriekonstruktion, einfache Wartung und einfache Ausbildung des Bedieners

Technische Spezifikation

Modell	RM-560
Struktur	mit einem Spindel, zwei Arbeitsplattformen
Maschinengröße (mm)	100012001550
Bruttogewicht	700 kg
Größe des Staubkollektors (mm)	6256001600
Methode der Staubsammlung	Unterste Sammlung
Größe der Arbeitsplattform	300*400 mm
Typ der Plattformfahrt	Doppeldrehplattform, Präzisionsschneider mit Dreiphasen-Motorumrichter
Antriebssystem	X/Y/Z-Achse, angetrieben durch Servomotor, W-Achse, angetrieben durch Dreiphasen-Motorfrequenzumrichter
Routing Spindel	6000 Dreh/min
Schneidgeschwindigkeit	1 bis 100 mm/s
Schnittgenauigkeit	± 0,05 mm
Wiederholungsgenauigkeit	±0,02 mm
Bewegungsgeschwindigkeit der Achse	800 mm/s
Z-Achsen-System	Schraubgetrieben, mit doppelter Führung
Router-Kit	Fräsmaschine, φ0,8~φ3,0 Linksdrehung, Schank aus Wolframstahl
Lebensdauer der Werkzeuge	Steuerung der Softwareprogramme
Aktive Schutzfunktion	Sicherheitslichtvorhang
Sicherheitstür	Manuelle Tür
Fehlerwarnsignal	- Ja, das ist es.
Programmmethode	Selbstprogrammierung, Kamera mit Tastatur und Maus

Kompatible PCB Materialien

FR4-Rigid Circuit Board, Aluminium-PCB, Flexible FPC Board, CEM-1-Verbundplatte, dünne Mehrschicht-PCB

Hauptanwendungen für das Entblenden

mit einer Leistung von mehr als 1000 W
Schaltplatten mit unregelmäßiger gebogener Kontur
Dünne, empfindliche Baugruppen mit sensiblen SMT-Komponenten
PCBA-Prototypen für kleine Chargen und Massenproduktionslinien für große Stückzahlen
