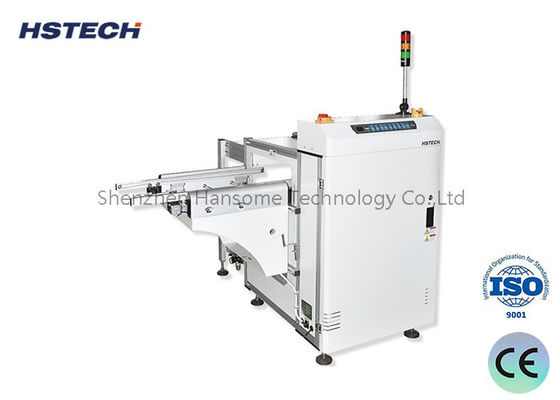

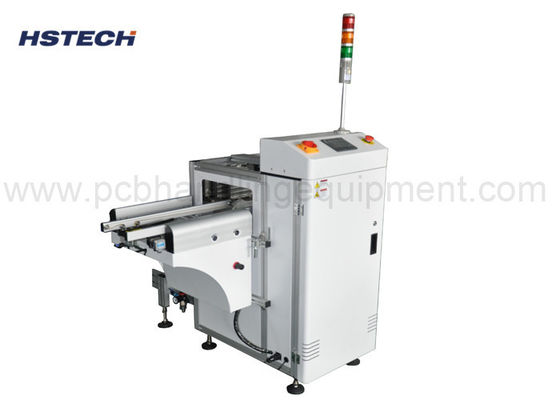

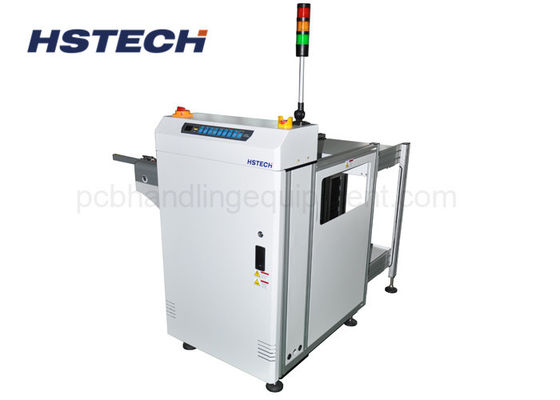

Doppelmagasin 90 Grad Unlaoder L-Typ Modulkonstruktion mit SMEMA kompatibel

Markenbezeichnung:	HSTECH
Modellnummer:	HS-LD250
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

PWB-Lader

Luftdruck:

4-6 Bar

Stromversorgung:

AC110V/220V,50/60Hz

PCB-Dicke:

Mindestens 0,4 mm

Betrieb:

Vordere Operation

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

100 Stück/Monat

Hervorheben:

Doppelmagasin-PCB-Entlader

90°-L-Entladegerät

SMEMA-kompatibles PCB-Modul

Beschreibung des Produkts

L-Modulentwurf mit Doppelmagasin 90 Grad-Entladegerät mit SMEMA-Kompatibilität

Unser PCB-Lader dient als wesentliche Front-End-Automatisierungs-Peripheriegeräte für komplette SMT-Produktionslinien.Es ermöglicht eine stabile und nahtlose PCB-Verbringung über Pick-and-Place-Maschinen, Drucker und andere SMT-Prozessausrüstung. entworfen, um die hohen Anforderungen an die elektronische Montage von EMS-Fabriken, PCB-Herstellern und elektronischen Vertragsherstellern zu erfüllen,Dieser Ladegerät kombiniert eine hohe Laufgeschwindigkeit, längere Lebensdauer und umfassender PCB-Schutz.Sie integriert sich nahtlos mit allen großen internationalen Marken von SMT-Ausrüstungen, um vollautomatische Anschlussproduktionslinien zu errichten.

Kernmerkmale des Produkts

Vollständig geschlossene Staubschutzstruktur:Die vollständige Schranke isoliert Staub, Trümmer und Werkstattpartikel effektiv und verhindert die Kontamination der Oberfläche der Leiterplatte, Kratzer und Oxidation während des Fütterns.
SichtbarkeitsfensterDurchsichtiges Fenster ermöglicht eine klare Überwachung des PCB-Zuführungs-, Transport- und Magazinersatzstatus, ohne die Maschinenhülle zu öffnen.
SS304 Maschinenkarosserie aus Edelstahl:Die hochwertige Edelstahlkonstruktion bietet Rostbeständigkeit, Korrosionsbeständigkeit, hohe Härte und Verformungsbeständigkeit für einen 24-Stunden-kontinuierlichen Betrieb.
Verstärkter robuster mechanischer Rahmen:Verdickte Stahlprofile optimieren das mechanische Gleichgewicht und die Vibrationsunterdrückung beim Hochgeschwindigkeitsbetrieb.
Glatte Parallelbreitenanpassung:Der Präzisionsanpassungsmechanismus ermöglicht eine reibungslose Änderung der Spurbreite für verschiedene PCB-Größen ohne Verzerrung oder Verstopfung.
Dreifache Ladekapazität des Lagerregals:Unterstützt 3 Magazinregale gleichzeitig (1 oberer, 2 unterer) zur Verringerung der manuellen Austauschfrequenz und Verlängerung der automatischen Fütterungszeit.
Pneumatische Spannungen für die Unter- und Oberhülle:Pneumatische Schließklemmen befestigen die Magazine-Racks während des Betriebs sicher, um Verschiebungen und Vibrationen zu vermeiden.
Garantie für keine PCB-RückbrücheOptimierter Soft Contact-Band, präzise Geschwindigkeitssteuerung und Pufferzufuhr entfernen PCB-Risse und Randschäden.
Vollständige SMEMA-Signalkompatibilität:Die Standard-SMEMA-Kommunikationsoberfläche ermöglicht eine automatische Verbindung mit SMT-Ausrüstung vor und nachgelagert.

Vollständige technische Spezifikationen

Parameter	Spezifikation
Vollständige Produktbezeichnung	SS304 Staubfeste SMEMA-kompatible PCB-Ladermaschine
Standardgeschwindigkeit des Förderers	0.520M/Min. (eingebundene Geschwindigkeit verfügbar)
PCB Transporthöhe	910±30 mm (universeller SMT-Standard)
Einzelne PCB-Ladungszyklen	Ungefähr 6 Sekunden pro Brett
Zeit zum Ersetzen der Zeitschrift	Ungefähr 30 Sekunden für den vollständigen Magazinwechsel
Anweisungen	Links nach rechts (L→R) oder rechts nach links (R→L), wechselbar
Betriebsmodus	Betrieb der Frontplatte
Strecke feststehende Seite	Festseite vorne (eingerichtete Anordnung verfügbar)
Standardstromversorgung	AC 220V, 50/60Hz, Toleranz von ±10%
Arbeitsluftdruck	Versorgung mit Druckluft von 4~6bar
Mindestdicke der PCB	0.4 mm
Aufstellung der Zeitschrift	Oberschicht: 1 Regal; Unterschicht: 2 Regal (insgesamt 3)
Optionale Zeitschrift Pitch	1 mm, 4 mm, 10 mm Abstand (40 mm Standard)
Verbindungskommunikation	Standard-SMEMA-Industriezeichen

Leitfaden für die Modellauswahl

Modell	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Effiziente PCB-Länge	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Maschinengröße	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Größe der Zeitschrift	355320563 mm	460400563 mm	535460570mm	535530570mm
Gewicht	140 kg	180 kg	220 kg	260 kg

Produktions- und Kundenwertvorteile

Reduzieren Sie die Kosten für manuelle Arbeitskräfte:Durch das Dreifachfachfachverpackungssystem wird die Dauer der automatischen Zufuhr verlängert, wodurch die manuelle Auswechslungsfrequenz und die Arbeitskräfte reduziert werden.

Stabilisierung der Produktionsleistung:Die Staubschutzgehäuse und der weiche Pufferverleih verhindern PCB-Verunreinigungen, Kratzer und Bruch, wodurch die Fehlerquote minimiert wird.

Starke Anpassungsfähigkeit zwischen Marken:Die universelle SMEMA-Schnittstelle und die Standardhöhe verbinden alle gängigen SMT-Geräte ohne Änderungen.

Langfristige Wartungsleistungen mit geringem AufwandSS304 Edelstahlrahmen und verstärkte Struktur reduzieren Komponentenfehler und Wartungskosten.

Flexible Anpassungsunterstützung:Mehrere anpassbare Optionen, einschließlich Fördergeschwindigkeit, Auflage und Gleislayout.

Diversifizierte Produktionsanpassungsfähigkeit:Stabiler Betrieb sowohl für die Massenproduktion als auch für Prototypchargen mit hohem Mischwert.
