Edelstahl Leitbahn PCB Ablehnungsförderer Einstellgeschwindigkeit für SMT-Produktionslinie

Name: Edelstahl Leitbahn PCB Ablehnungsförderer Einstellgeschwindigkeit für SMT-Produktionslinie
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Markenbezeichnung:	HSTECH
Modellnummer:	HS-CVN350
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

PWB-Ausschussförderer

SPS:

Mitsubishi

Sensor:

KRANKER

Zustand:

Neu

Material:

Edelstahl-/Aluminiumstruktur

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

100 Stück/Monat

Hervorheben:

PCB-Ausschussförderer aus Edelstahl

SMT-Förderer mit einstellbarer Geschwindigkeit

PCB-Handhabungsausrüstung mit Garantie

Beschreibung des Produkts

Edelstahl-Leitbahn-PCB-Abwehrförderer

Einstellbare Geschwindigkeit für die SMT-Produktionslinie

Produktübersicht

Unser HS-CVN-Serie-PCB-Ablehnungsförderer ist ein kundenspezifischer SMT-Inline-Trennförderer, der mit Mitsubishi PLC-Steuerung und Sick-Marke Photoelektrische Sensorkonfiguration integriert ist.Bei einem Nennleistungskonsum von höchstens 100 VA, ist es für die automatische Sortierung von qualifizierten (OK) und defekten (NG) PCB-Boards auf vollständigen SMT-Montageproduktionslinien ausgelegt.

Diese Inline-Abstoßungsträger werden direkt nach der PCB-AOI-Inspektion, SPI-Prüfung oder visueller Kontrollstation nach dem Rückfluss speziell eingesetzt.Es ermöglicht die automatische Verlagerung fehlerhafter PCBs, ohne den gesamten Vor- und Nachgeschalteten-SMT-Produktions-Workflow zu stoppenWährend defekte Leiterplatten zur Nachbearbeitung oder zum Schrott abgeleitet werden, werden gute Leiterplatten ununterbrochen in weitere Prozesse wie die Montage von Komponenten, das Binden oder die endgültige Prüfung transportiert.

Wir bieten zwei Standardmodelle an: HS-CVN350 und HS-CVN460 für verschiedene PCB-Dimensionsanforderungen..

Technische Spezifikation

Spezifikationen	HS-CVN350	HS-CVN460
Modell Nr.	HS-CVN350	HS-CVN460
Wirksame PCB-Dimension	50 × 50 mm ~ 450 × 350 mm	50 × 50 mm ~ 550 × 460 mm
Gesamtmaschinendimension	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Nettogewicht	70 kg	90 kg
Transportarbeitshöhe	910 ± 20 mm	910 ± 20 mm
PCB-Transportrichtung	Von links nach rechts / von rechts nach links	Von links nach rechts / von rechts nach links
Verstellbare Beförderungsgeschwindigkeit	0.5~20 m/min	0.5~20 m/min
Eingangsstromversorgung	AC100V~230V, Einzelphase, 50/60Hz	AC100V~230V, Einzelphase, 50/60Hz
Maximaler Nennstromverbrauch	100 V	100 V
Erforderlicher Arbeitsluftdruck	4 bis 6 Bar	4 bis 6 Bar
Maximaler Luftverbrauch	10 L/min	10 L/min
Kommunikationsoberfläche	SMEMA	SMEMA

Kernmerkmale und Vorteile

Drei Arbeitsmodi:Ablehnungsmodus, Inspektionsmodus und Umgehungsmodus für eine flexible Produktionsplanung
Modulär integrierte Struktur:Einfache Installation, Wartung und Ersatz von Komponenten
HochstabilitätsrahmenDie robuste geschweißte Konstruktion verhindert Schüttelungen und Ablenkungen beim Dauerbetrieb
mit einer Breite von mehr als 20 mm,Verschleißbeständig, rostfeste und langlebig
Ergonomische Armlehne:Verringert die Müdigkeit des Bedieners bei manueller Inspektion
Präzisionsregelung der Schraubbreite:Gleichzeitige Anpassung der Leitbahnen für verschiedene PCB-Breiten
Anpassbare Abmessungen:Erhältlich in individuellen Längen und Größen, die dem Layout der Produktionslinie entsprechen
Schrittlose variable Geschwindigkeitsregelung:Kontinuierlich von 0,5 bis 20 m/min einstellbar
Universelle SMEMA-Kompatibilität:Nahtlos integriert sich mit allen Mainstream-SMT-Equipment-Marken
Premium-Elektrische Komponenten:Mitsubishi PLC und Sick-Sensoren sorgen für eine genaue PCB-Erkennung und Abstoßung

Arbeitsprinzip

Wenn vorgelagerte Inspektionsgeräte über die SMEMA-Kommunikation ein defektes NG-Signal senden, erkennt der eingebaute Sick-Sensor die PCB-Position.Die Mitsubishi PLC verarbeitet das Signal und aktiviert den pneumatischen AbstoßungsmechanismusDie fehlerhaften PCBs werden automatisch in den Abfalllagerbereich geschoben, während die qualifizierten PCBs ununterbrochen in die nachfolgenden SMT-Prozesse weitergehen.

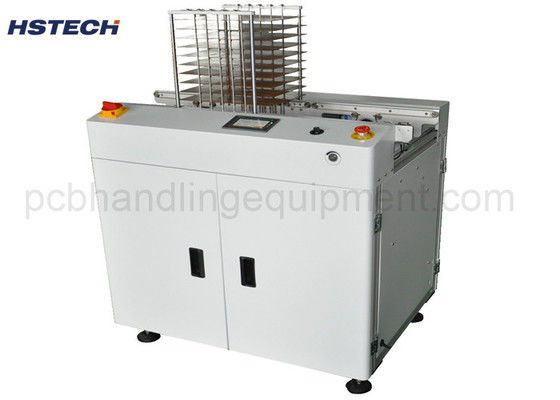

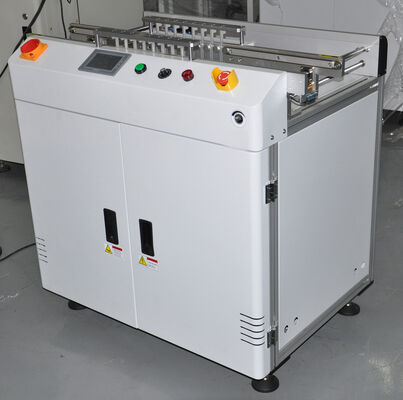

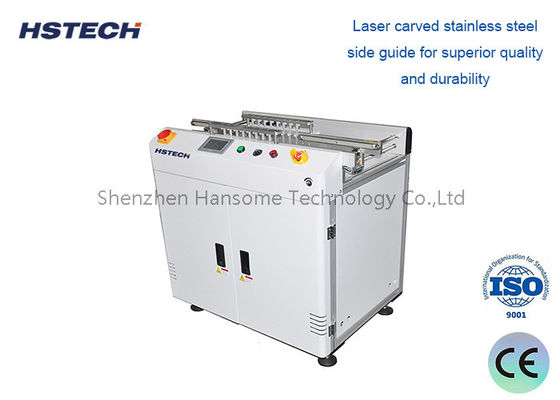

Produktbilder
