Hochgeschwindigkeits-automatische Doppelspindel-PCB-Abschlagmaschine für PCBA-Schnitt mit hoher Dichte

Hochgeschwindigkeits-automatische Doppelspindel-PCB-Abschlagmaschine für PCBA-Schnitt mit hoher Dichte

Markenbezeichnung:	HSTECH
Modellnummer:	RT350/RT360/RT360A
MOQ:	1 Stk
Preis:	negotiable
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

PCBA Router-Maschine

Schneidwerkzeug:

Fräser

Plattform:

Doppelt

Sammeln von Schrott:

Staubsammler

Stromspannung:

AC220V 50Hz

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

Hochgeschwindigkeitsmaschine zur automatischen PCB-Abplatzierung

Zwei Spindel-PCBA-Schneidmaschine

High-Density-PCB-Depanneling-Router mit hoher Dichte

Beschreibung des Produkts

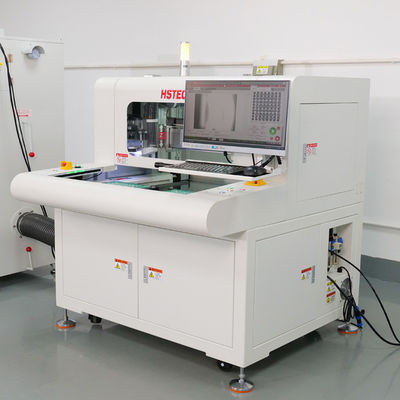

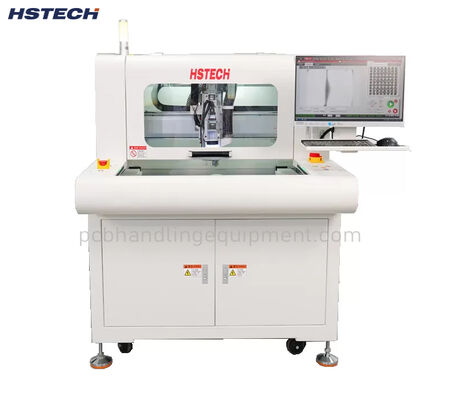

Automatische Hochgeschwindigkeits-Leiterplattentrennmaschine mit zwei Spindeln

Entwickelt für hochdichtes PCBA-Schneiden mit Präzision, Effizienz und Zuverlässigkeit für SMT-Montageanwendungen.

Produktübersicht

Die PCB-Router-Nutzentrennmaschine ist eine leistungsstarke, elektrisch gesteuerte Nutzentrennmaschine, die für die Elektronikfertigungsindustrie entwickelt wurde. Es trennt Multi-Up-PCBA-Leiterplatten effizient und mit außergewöhnlicher Präzision in einzelne Einheiten und eliminiert so mechanische Belastungen und Qualitätsrisiken, die mit herkömmlichen manuellen oder V-Schnitt-Nutzentrennmethoden verbunden sind.

Ausgestattet mit einer Hochgeschwindigkeitsspindel (bis zu 60.000 U/min) und einer fortschrittlichen servogesteuerten Bewegungssteuerung eignet sich diese Maschine ideal zum Trennen kleiner bis mittelgroßer PCBA-Leiterplatten, einschließlich hochdichter, komplexer Designs. Ausgewählte Modelle mit Doppelarbeitsplattformen unterstützen die kontinuierliche Produktion, minimieren Ausfallzeiten und maximieren den Durchsatz in SMT-Montagelinien.

Kernarbeitsprinzip

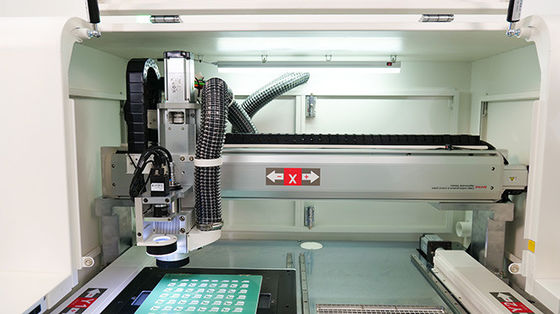

Im Gegensatz zu herkömmlichen Nutzentrennungstechniken verwendet die Leiterplatten-Router-Nutzentrennmaschine einen rotierenden Hochgeschwindigkeitsfräser aus Wolframstahl, um entlang vorprogrammierter Pfade auf der Leiterplatte zu schneiden. Dieses fortschrittliche Verfahren bietet erhebliche Vorteile:

Keine mechanische Belastung:Der Fräser trägt Material sauber ab und verhindert so Verbiegungen, Risse oder Bauteilschäden
Hochpräzises Schneiden:Das servobetriebene System sorgt für gleichmäßige Schnittpfade auf komplexen, hochdichten Platten
Saubere, gratfreie Kanten:Die Hochgeschwindigkeitsspindel und der spezielle Staubsammler beseitigen Schmutz und reduzieren die Gratbildung
Programmierbare Pfade:Unterstützt benutzerdefinierte Nutzentrenner-Designs, einschließlich unregelmäßiger Formen und Mehrfachnutzen-Layouts

Hauptmerkmale und Vorteile

Besonderheit	Einzelheiten	Vorteile
Elektrische Steuerung, keine Luftquelle erforderlich	Wird mit reinem Strom betrieben und macht Druckluftleitungen überflüssig	Vereinfacht die Installation, senkt die Infrastrukturkosten und vermeidet Ausfallzeiten der Luftversorgung
Hohe Stabilität und einfache Wartung	Robustes mechanisches Design mit Präzisionskomponenten und offener Struktur	Minimiert Ausfälle, reduziert die Wartungszeit und verlängert die Lebensdauer

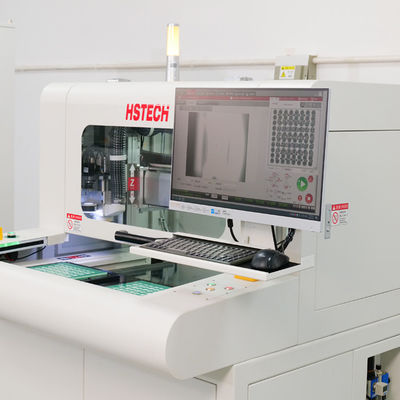

Einfache Bedienung und kurze Umrüstzeit	Benutzerfreundliche Software mit Tastatur-/Maussteuerung und intuitiver Programmierung	Reduziert die Schulung des Bedieners, ermöglicht einen schnellen Jobwechsel und maximiert die Betriebszeit
Doppelarbeitsplattformen (ausgewählte Modelle)	Doppelte Dreharbeitsplattformen ermöglichen das Be- und Entladen während des Schneidens	Verdoppelt die Produktionseffizienz und eliminiert Leerlaufzeiten zwischen den Chargen
Hochgeschwindigkeitsspindel (bis zu 60.000 U/min)	Selbstkühlende Spindel mit 5000–60000 U/min und Wolframstahlschneidern	Ermöglicht saubere und schnelle Schnitte verschiedener Leiterplattenmaterialien für alle Produktionsvolumina
Bodenstaubsammelsystem	Großvolumiger Staubsammler mit Bodensammeldesign	Fängt Fräsrückstände auf, sorgt für eine saubere Werkstatt und verhindert die Kontamination von Bauteilen

Produktspezifikationen

Artikel	RT350	RT360 / RT360A
Modell	RT350	RT360 / RT360A
Struktur	Einzelspindel, Doppelarbeitsplattformen	Doppelspindel, Doppelarbeitsplattformen
Maschinengröße (mm)	100012001550	120014001550
Bruttogewicht	700kg	900kg
Größe des Staubsammlers (mm)	6256001600	6256001600
Staubsammelmethode	Untere Sammlung	Untere Sammlung
Größe der Arbeitsplattform	300*400mm	410*510mm
Plattform-Fahrtyp	Doppelte Drehplattform, Präzisionsschneider mit 3-Phasen-Motorwechselrichter	Doppelte Drehplattform, Präzisionsschneider mit 3-Phasen-Motorwechselrichter
Fahrsystem	X/Y/Z-Achse angetrieben durch Servomotor; W-Achse angetrieben durch Dreiphasenmotor-Frequenzumrichter	X/Y/Z-Achse angetrieben durch Servomotor; W-Achse angetrieben durch Dreiphasenmotor-Frequenzumrichter
Frässpindel	5000–50000 U/min, automatische Kühlung	5000–60000 U/min, automatische Kühlung
Schnittgeschwindigkeit	1–100 mm/s	1–100 mm/s
Schnittgenauigkeit	±0,05 mm	±0,05 mm
Wiederholen Sie die Genauigkeit	±0,02 mm	±0,02 mm
Bewegungsgeschwindigkeit der Achse	800 mm/s	800 mm/s
Z-Achsen-System	Schraubengetrieben, Doppelführung	Schraubengetrieben, Doppelführung
Router-Kit	Fräser, φ0,8~φ3,0 Linkslauf, Schaft aus Wolframstahl	Fräser, φ0,8~φ3,0 Linkslauf, Schaft aus Wolframstahl
Kontrolle der Werkzeuglebensdauer	Steuerung von Softwareprogrammen	Steuerung von Softwareprogrammen
Aktive Schutzfunktion	Sicherheitslichtvorhang	Sicherheitslichtvorhang
Sicherheitstür	Manuelle Tür	Manuelle Tür
Fehleralarm	Ja	Ja
Programmmethode	Selbstprogrammierung, Kamerasteuerung über Tastatur und Maus	Selbstprogrammierung, Kamerasteuerung über Tastatur und Maus

Anwendungen und geeignete Branchen

Diese PCB-Router-Nutzentrennmaschine wird häufig in der Elektronikfertigungsindustrie eingesetzt, in der ein präzises, stressfreies Nutzentrennen erforderlich ist:

Unterhaltungselektronik:Smartphones, Wearables und Haushaltsgeräte mit kleinen bis mittelgroßen PCBA-Platinen
Automobilelektronik:Steuergeräte, Sensoren und Steuermodule, die eine hohe Zuverlässigkeit erfordern
Medizinische Geräte:Leiterplatten für medizinische Geräte, bei denen die Komponentenintegrität von entscheidender Bedeutung ist
Telekommunikation:Netzwerkgeräte und Router mit hochdichten Fine-Pitch-Komponenten
Industrielle Steuerung:SPS, Motorantriebe und industrielle Automatisierungssysteme
