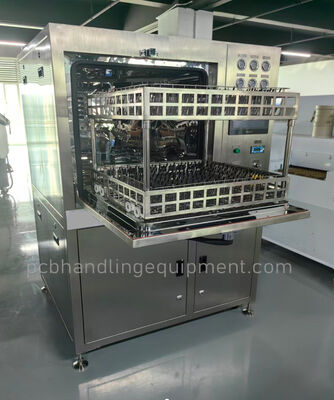

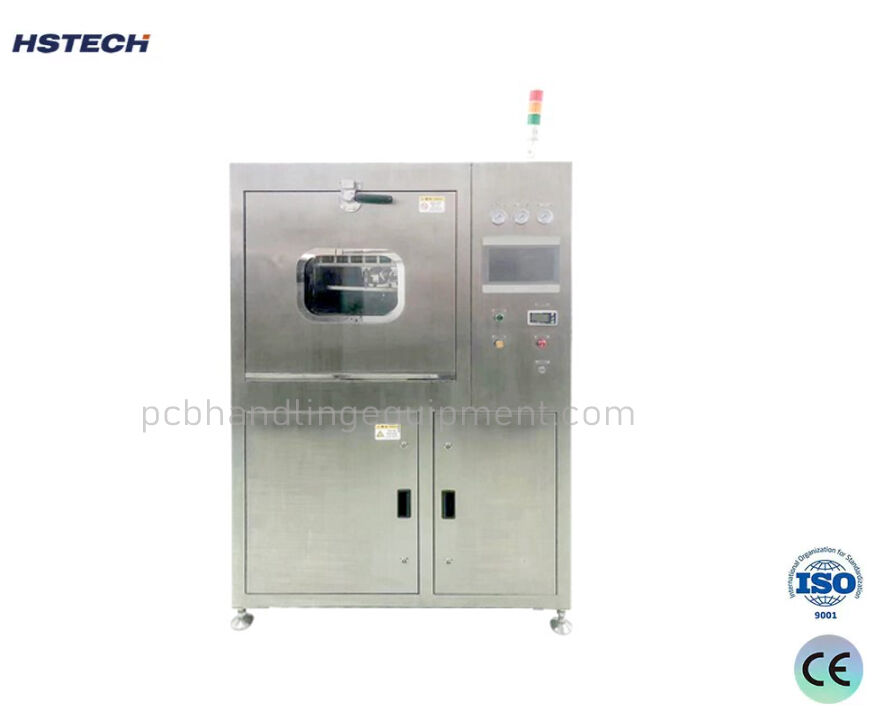

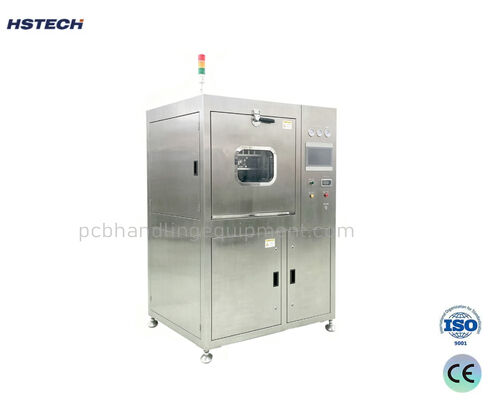

Offline-PCBA-Reinigungsmaschine mit Touchscreen und Schnellanschluss-Sprühstangensystem

Offline-PCBA-Reinigungsmaschine mit Touchscreen und Schnellanschluss-Sprühstangensystem

Markenbezeichnung: HSTECH
Modellnummer: HS-810
MOQ: 1 Stk
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 50 PC/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE,ISO
Produktname:
Offline PCBA Reinigungsmaschine
Maschinenleistung:
ca. 26 kW
Material des Maschinenkörpers:
Edelstahl 304
Trocknungstemperatur:
Maximal 99°
Stromversorgung:
AC380V 50HZ 65A
Garantie:
1 Jahr
Verpackung Informationen:
Aus Holz
Versorgungsmaterial-Fähigkeit:
50 PC/Monat
Hervorheben:

PCBA-Reinigungsmaschine mit Touchscreen

,

Offline-Reinigungsmaschine mit Sprühstange

,

SMT-Reinigungsgeräte mit Schnellanschluss

Beschreibung des Produkts
Touchscreen Offline PCBA-Reinigungsmaschine mit Schnellanschluss Sprühstange System
Die integrierte Offline-PCBA-Reinigungsmaschine HS-810 ist ein wirtschaftliches und effizientes Chargenreinigungssystem zur Entfernung verschiedener Rückstände aus elektronischen Produkten.Dieses fortschrittliche System verarbeitet wasserlösliche Rückstände, RMA (moderat aktives Harz), bleifreier Fluss ohne Waschen, Galvanisiersalze, Fingerabdrücke, Staub und Lötkugeln.und das Trocknen erfolgt in einer einzigen Kammer, wodurch der Chemikalienverbrauch und -verbrauch wirksam reduziert werden.
Wesentliche Merkmale
  • Maschinenkarosserie aus 304 Edelstahl mit Touchscreen-Steuerung
  • Für alle Reinigungsbedürfnisse mit programmierbarer Reinigung
  • Reinigungslösungsmittelrecycling-System spart Chemikalienverbrauch
  • Mehrfache Reinigungsdüsen für schnelle Reinigungszeiten
  • Drei Reinigungsstangen (oben, in der Mitte, unten) für eine 360-Grad-Reinigung ohne blinde Stellen
  • Beobachtungskammer zur Überwachung des gesamten Reinigungsprozesses
  • Zirkulierendes Warmwassersystem für den chemischen Reinigungsbereich
  • Außenauspuffanschluss mit Regeltür und Schnellanschluss-Spritzstangeinrichtung
  • Funktion zur automatischen Wasserfüllung mit niedrigem Flüssigkeitsgehalt
  • Übergroßer Reinigungskorb (L610×W560×H100mm) mit Doppelschichtkonstruktion für große PCBA-Anforderungen
Standardkonfiguration
Komponente Eingeschlossen
Touchscreen-Steuerungssystem - Ja, das ist es.
Alarmsystem - Ja, das ist es.
Dauerhafte Konstruktion aus Edelstahl 304 - Ja, das ist es.
Programmierbare Reinigungslösungen - Ja, das ist es.
Reinigungssystem für das Recycling von Lösungsmitteln - Ja, das ist es.
Drei Reinigungsstangen (oben, in der Mitte, unten) - Ja, das ist es.
Beobachtungsreinigungsfenster - Ja, das ist es.
PCB-Struktur aus Edelstahl - Ja, das ist es.
Chemische Reinigung mit Warmwasserzyklus - Ja, das ist es.
Abluftanschluss - Ja, das ist es.
Schnellanschluss-Reinigungs-Spraybar - Ja, das ist es.
System zur automatischen Befüllung mit einem geringen Flüssigkeitsgehalt an Lösungsmitteln - Ja, das ist es.
Reinigungskorb: 610×560×100 mm, doppelte Schicht - Ja, das ist es.
3 PH, 380 VAC, 5 Leitungen Stromversorgung - Ja, das ist es.
Zusätzliche Ausrüstung
Option Verfügbarkeit
0.3T/H DI-Wasserproduktionsvorrichtung (Widerstand von mehr als 15 m) - Ja, das ist es.
Anpassungsarmaturen - Ja, das ist es.
Technische Spezifikation
Parameter Spezifikation
Maschinengröße L1500 × W1300 × H1830 (mm)
Größe der Innenkammer L690 × W620 × H715 (mm)
Reinigungskorbgröße 610 × 560 × 100 (mm), doppelte Schicht
Maschinenleistung Ungefähr 26 kW
Steuerungsmodus Touchscreen + Steuerungssysteme
Material der Karosserie 304 rostfreier Stahl
Maschenmaterial 304 rostfreier Stahl
Stromversorgung AC380V 50HZ 65A
Luftversorgung 0.45Mpa ¥0.7Mpa
Gewicht Ungefähr 600 kg
Wasserbedarf für DI > 15 MΩ
DI-Wassereingang 0.5 m3/h
Geräusche < 70 dB
Sprühdruck 30 bis 40 PSI
PCBA-Dicke 0-100 mm
PCBA-Gewicht weniger als 10 kg
Temperatur der chemischen Reinigung 25 bis 75 °C
Trocknungstemperatur Maximal 99°C
Anlage von Sprührohren Schnelle Verbindung, einfacher Austausch
Wasserleitungsanlage Schnelle Verbindung, einfache Wartung
Filter für chemische Lösungsmittel 0.45μm (filtert Lötpaste, Harz und Flussverunreinigungen)
DI-Wasserfilter 0.45μm (filtert Lötpaste, Harz und Flussverunreinigungen)
Reinigungsvorrichtungen
PCBA cleaning machine fixture configuration Cleaning fixture close-up view Cleaning basket and fixture arrangement
Reinigungsleistung
PCBA cleaning performance results Cleaning efficiency comparison chart Residue removal performance data
Anwendungen
Kommunikation und Unterhaltungselektronik:Reinigung von PCBs/PCBAs für Router, Basisstationsausrüstung und Präzisionsinstrumente nach dem Löten; Entfernung von Harz- und Lötmastenrückständen zur Verhinderung von Kurzschlüssen und Signalstörungen.
F & E Prototypenentwicklung / Pilotproduktion:Reinigung von Probenplatten und Pilotproduktionsplatten für kleine Chargen in Laboren und F&E-Zentren.
PCBA-Reparatur und Nachbearbeitung:Reinigung von Leiterplatten nach Reparatur- oder Nachbearbeitungsverfahren. Entfernt Restlöter, Fluss und Verunreinigungen, um die Leistung des Leiterplattes wiederherzustellen und die Schrottrate zu reduzieren.
Verpackung für Präzisionselektronik:Reinigung von Halbleiterverpackungen und Mikromodule, Entfernung von mikroskopischen Partikeln und organischen Rückständen, um die hohen Anforderungen an die Präzisionsmontage zu erfüllen.
PCBA cleaning machine in operation Industrial PCBA cleaning process Cleaning machine interior view
