Hochpräzise selektive automatische Schutzbeschichtungsmaschine mit visuellem Inline-Programmiersystem

Markenbezeichnung:	HSTECH
Modellnummer:	HS-H2
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Maschine zur selektiven Konformbeschichtung

Förderbandbreite:

50–450 mm (kundenspezifisch erhältlich)

Übertragung:

L nach R oder R nach L

Transportgeschwindigkeit:

0-12000mm/min

Programmierungsbetrieb:

Handbuchunterricht

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

Selektive Konformitätsbeschichtungsmaschine mit visueller Programmierung

Automatische Konformitätsbeschichtungsmaschine für die Präzisionsverteilung

Inline-Programmierung Klebstoffverteilmaschine mit Garantie

Beschreibung des Produkts

Hochpräzise selektive Auto-Konform-Beschichtungsmaschine mit visuellem Inline-Programmiersystem

Diese automatische Konformitätsbeschichtungsmaschine ist ein intelligentes System, das für eine präzise Fluidkontrolle und eine selektive Anwendung auf Produktoberflächen entwickelt wurde.Ausgestattet mit einer robusten dreiachsigen Bewegungsplattform als Basiskonfiguration, beinhaltet sowohl Sprüh- als auch Nadeldispenserventile, um drei Antifarben, UV-Klebstoff, Instantklebstoff, Kieselsäuregel, Heißschmelzklebstoff genau aufzutragen,und andere Flüssigkeiten auf genaue Positionen auf PCBs oder ProduktenDie Maschine bietet einen hervorragenden Schutz von PCBs und Produkten vor Umweltschäden.

Schlüsselkomponenten

Antriebssystem für Servomotoren der Achsen X, Y und Z
Hochpräzisions-Beschichtungsventil
Industrie-PC-Steuerung mit englischer Schnittstelle
Stabile Maschinenstruktur und solide Arbeitsplattform
50-450 mm Breite der Beschichtung

Eigenschaften der Maschine

mit einer Breite von mehr als 600 mm,
Die Maschinenstruktur aus Edelstahl sorgt für Stabilität ohne Schütteln
Servomotorbetrieb, zuverlässiges XYZ-Bewegungssystem
Vollfunktionierte Programmierung mit manueller und automatischer Eingabe eines beliebigen Streckenprogrammiermodus
Visuelles Inline-Programmiersystem unterstützt die Programmierung von Punkt-, Linie-, Rund- und Bogenwegen
Industrieller Personalcomputer für eine hohe systematische Kontrolle
Sprüh- und Spülventile arbeiten zusammen und wechseln automatisch zwischen Sprüh- und Beschichtungsaktionen für PCB-Beschichtungsprozesse mit hoher Dichte
Effektiv und gleichmäßig bedeckt die Komponentenkante, wodurch die Schattenwirkung durch Sprühen vermieden wird
Intelligente automatische Breiteneinstellungsfunktion mit Förderbreite von 50-450 mm (anpassbar)
Automatische Reinigungsventile und Rohrfunktion im Standby-Modus
Optionale PCB-Vor- und Rückseitenerkennung mit automatischem Programmimport
SMEMA-kompatible Kommunikation
Ausgestattete innere Beleuchtungsanlage
Die ständige Leimzufuhrfunktion verhindert Materialverschwendung
Steigert die Produktionseffizienz erheblich, spart Arbeitskräfte und verbessert die Präzision und Qualität der Produkte

Technische Spezifikation

Parameter	Spezifikation
Produktbezeichnung	Maschine zur selektiven Konformbeschichtung
Modell	HS-H2
Übertragungshöhe	920 ± 20 mm
Breite des Förderers	50-450 mm (auf maß angepasst)
X/Y/Z Bewegungsabstand	mit einer Breite von mehr als 50 mm
3 Achsen Antriebsgeschwindigkeit	800 mm/s
Übertragung	L zu R oder R zu L
Komponentenhöhe	Auf und ab maximal 100 mm
Größe des PCB-Boardrandes	≥ 5 mm
Transportgeschwindigkeit	0-12000 mm/min
Wiederholungsgenauigkeit	±0,02 mm
Speicherprogramme	Bis zu 1000
Stromversorgung	AC220V
Luftdruck	4 bis 6 kgf/cm2
Steuerungsmodus	Industrie-PC + Bewegungssteuerungskarte
Lineare Anpassung	Intelligente Einstellung
Programmmodus	Handbuchunterricht
Kommunikationshafen	SMEMA
Lichtquelle	Selbst ausgestattete Lichtquelle
Erfassungslichtquelle	Selbstgerüstet
Software	Windows + Beschichtungssoftware
Antriebsmotor	Schrittmotor (2 Stück)
3 Achsenfahrmodus	Servomotor + Schraubfahrermodul + Elektrzylinder
Anzahl der Gummiventile	1 Sprühventil + 1 Nadeldispensionsventil
Breite der Sprühfolie	5 bis 15 mm
Sprühmethode	Automatisch
Gesamtleistung	2.4 kW
Maschinengewebe	mit einer Breite von nicht mehr als 20 mm
Maschinengewicht	450 kg
Maschinenabmessung	1000 × 1200 × 1766 mm

Anwendungen

Diese Maschine wird weit verbreitet für die Beschichtung von Elektro- und Kommunikationsprodukten, integrierten Schaltungen, Schaltplatten-Lötpaste, Festplatten und Staub- und Feuchtigkeitsschutz, LCD-Flüssigkristallbildschirme,Sprecher, Kopfhörer, Audiogeräte, LED-Komponenten, optische Linsen, SMD-Transformatoren, Tastaturen, Verbindung von Mobiltelefongehäusen, Radios, Telefone, Computer, MP4-Player, elektronische Spielzeuge, Verbindung von Fahrgestellen,Schalter, Steckverbinder und verschiedene andere elektronische Komponenten.

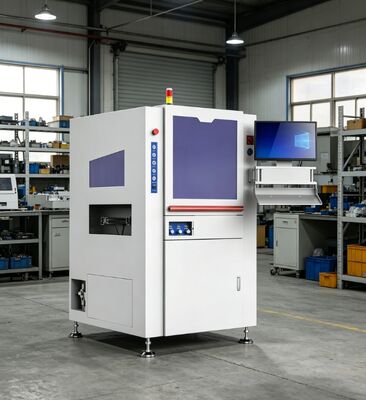

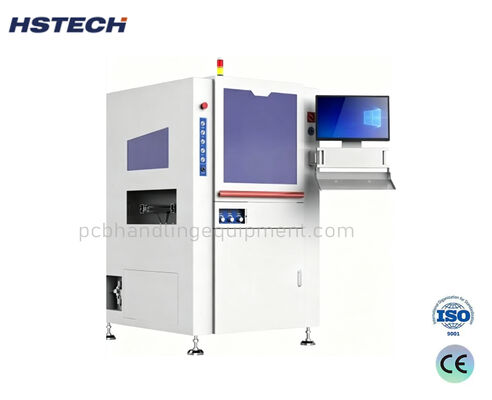

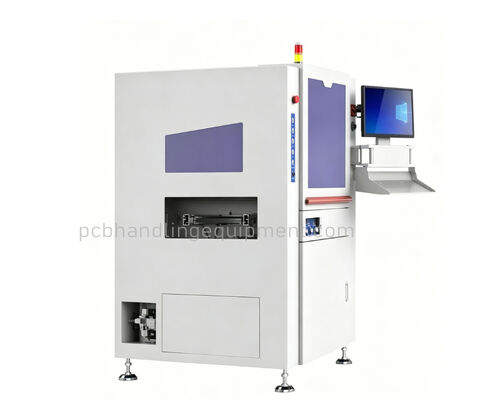

Produktbilder
