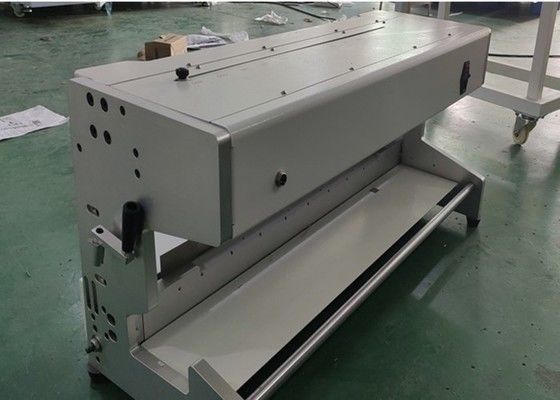

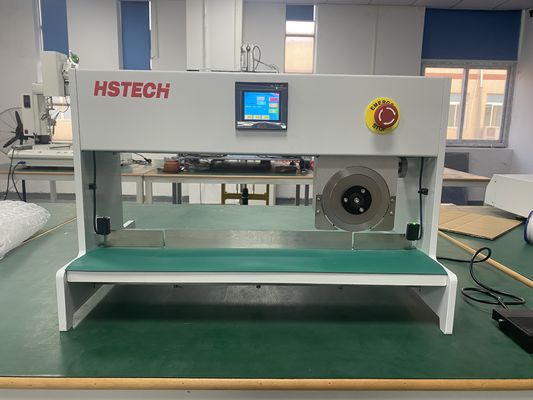

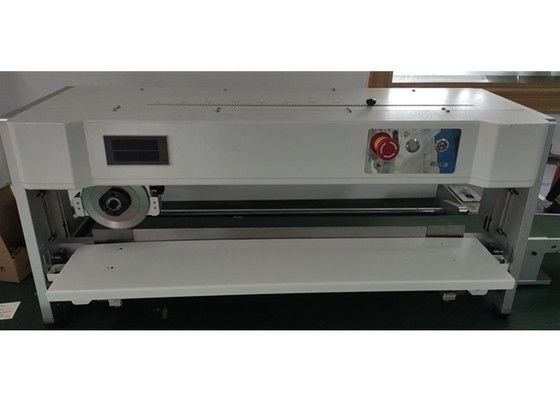

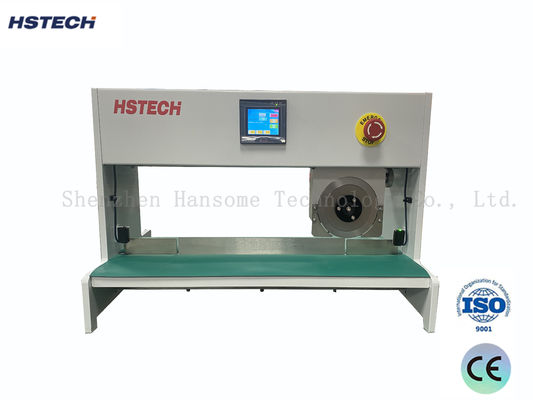

Hochpräziser Messer-Platinentrenner PCB-Entkopplungsmaschine oder V-Nut-Klingentrennung

Hochpräziser Messer-Platinentrenner PCB-Entkopplungsmaschine oder V-Nut-Klingentrennung

Markenbezeichnung:	HSTECH
Modellnummer:	HS-203
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Blade-Miving-PCB-Separator

anderer Name:

V-Schnitt-PCB-Schneidmaschine

Qualität:

Langlebig, hoher Rang

Stromversorgung:

Einphasiger Wechselstrom 220 V, 50–60 Hz

Antriebssystem:

Schrittmotor (selbsthemmend)

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

100 Stück/Monat

Hervorheben:

Hochpräzise PCB-Entschneidemaschine

Messer-Platinentrenner PCB

V-Nut-Klingentrennmaschine

Beschreibung des Produkts

Hochpräzisions-Messer-Platinentrenner PCB-Entkopplungsmaschine

Dieser PCB-Platinentrenner ist eine hochpräzise Leiterplattenschneidemaschine, die speziell für SMT-Produktionslinien entwickelt wurde. Sie verfügt über einen oberen und unteren Messer-Schneidemechanismus, um V-Nut-verbundene PCBs sicher und effizient zu trennen. Sie eliminiert vollständig Schäden an Leiterbahnen und Bruch von Bauteilen, die durch manuelles Entkoppeln verursacht werden, und wird häufig in der Elektronikfertigung, SMT-Montage und PCB-Montage eingesetzt.

Technische Spezifikationen

Stromversorgung	Einphasig AC220V, 50-60Hz
Gewicht	60KG
Maschinengröße	770mm (L) × 370mm (B) × 420mm (H)
Schnittgeschwindigkeit	300mm/s
Maximaler Hub des Messerrads	350mm
Feineinstellung des Messerrads	0-3mm
Einstellung des unteren Messers	0-2mm
Breite der hinteren Anschlagleiste	150mm
Maximale PCB-Schnittbreite	150mm
Maximale PCB-Schnittlänge	350mm
Anwendbare PCB-Dicke	0,6-3,2mm
V-Nut-Abstand	0,25-2,0mm
Sicherheitsschutz	Infrarot-Sicherheitsschalter
Antriebssystem	Schrittmotor (selbstverriegelnd)
Messer Material	Importierter Schnellarbeitsstahl (ca. 2 Mal nachschleifbar)

Hauptmerkmale

Hochpräzises Schneiden für maximale Ausbeute: Der Schrittmotor mit Selbstverriegelungsfunktion beim Einschalten sorgt für präzises Schneiden und Positionieren, eliminiert Verfahrabweichungen und gewährleistet glatte, gratfreie Schnitte.
Schneiden mit geringer Belastung zum Schutz von Bauteilen: Das Design mit laufendem Kreismesser reduziert mechanische Belastungen und verhindert Risse an Lötstellen und Bruch von elektronischen Bauteilen.
Vielseitige Einstellung für verschiedene PCBs: Das einstellbare Messerrad und das untere Messer ermöglichen die Anpassung an unterschiedliche PCB-Dicken (0,6-3,2mm) und V-Nut-Abstände (0,25-2,0mm).
Sicherheitsgeschützter Betrieb: Der Infrarot-Sicherheitsschalter stoppt die Maschine automatisch, wenn Fremdkörper in den Schneidebereich gelangen.
Langlebige Messer mit geringen Wartungskosten: Importierte Schnellarbeitsstahlmesser können ca. 2 Mal nachgeschliffen werden, was die Lebensdauer verlängert.
Einfache Bedienung für hohe Effizienz: Die Fußschaltersteuerung ermöglicht eine unkomplizierte Bedienung mit konsistenten Qualitäts ergebnissen.

Anwendungen

PCB-Entkopplung in SMT-Produktionslinien
Massenhafte PCB-Schneidearbeiten in Elektronikfertigungsbetrieben
Entkopplung von Präzisions- und bestückten PCBs
PCB-Montage in der Unterhaltungselektronik, industriellen Steuerung und Automobilelektronik
Verbesserung von Entkopplungsprozessen zur Reduzierung von Nacharbeit und Ausschussraten

Häufig gestellte Fragen

Welche Dicke von PCBs kann diese Maschine schneiden?

Sie ist für PCBs mit einer Dicke von 0,6-3,2mm und V-Nut-Abständen von 0,25-2,0mm geeignet und bietet eine hohe Kompatibilität.

Beschädigt der Schnitt Bauteile auf der PCB?

Das Schneiden mit dem laufenden Kreismesser erzeugt eine sehr geringe mechanische Belastung. In Kombination mit der präzisen Fahrwegkontrolle werden Lötstellen oder umliegende Bauteile nicht beschädigt, was sie ideal für die Entkopplung von Präzisions-PCBs macht.

Können die Messer ersetzt oder nachgeschliffen werden?

Die oberen und unteren Messer sind aus importiertem Schnellarbeitsstahl gefertigt. Stumpfe Messer können ca. 2 Mal nachgeschliffen werden, was die langfristigen Betriebskosten senkt.

Welche Sicherheitsmerkmale hat die Maschine?

Sie ist mit einem Infrarot-Sicherheitsschalter ausgestattet, der die Maschine automatisch stoppt, wenn Fremdkörper in den Messerbewegungsbereich gelangen, und so Unfälle verhindert.
