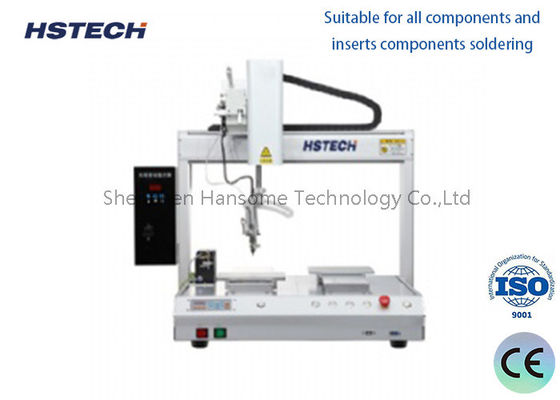

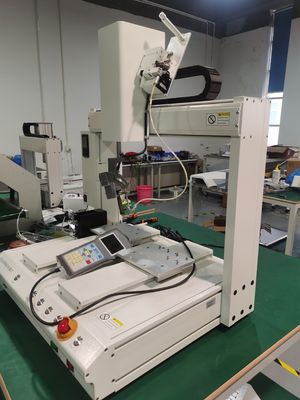

5-Achsen-Doppeltisch-Robot-Lötmaschine mit Rauchreinigungsfiltersystem

5-Achsen-Doppeltisch-Robot-Lötmaschine mit Rauchreinigungsfiltersystem

Markenbezeichnung:	HSTECH
Modellnummer:	HS-S5331R
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Automatischer Lötroboter

R-Achse:

360°

Abmessung (L*B*H):

716*585*800mm

Lötmethode:

Punktlöten/Schlepplöten

XYZ Geschwindigkeit:

Maximal 300 mm/s

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

100 Stück/Monat

Hervorheben:

Maschinen und Apparate für die Herstellung von Schmelzschmelzschmelzen

Doppeltisch-Lötroboter

Rauchreinigung Filtersystem

Beschreibung des Produkts

5-Achsen-Roboter-Lötanlage mit zwei Tischen und Rauchreinigungssystem

Hochwertige 5-Achsen-Roboter-Lötanlage mit zwei Tischen und Rauchreinigungssystem

Produktübersicht

Diese automatisierte Lötmaschine ist für die moderne Elektronikfertigung konzipiert. Mit 5-Achsen-Bewegung, Schrittmotorpräzision und einem Teach-Pendant-Programmiersystem liefert sie konsistente, hochwertige Lötstellen für Through-Hole-, SMT- und Spezialkomponenten.

Hauptmerkmale

5-Achsen-Löten: Volle 5-Achsen-Fähigkeit ermöglicht flexible Lötwinkel, wodurch sie sich für komplexe Leiterplattenbestückungen und schwer zugängliche Lötstellen eignet.
Schrittmotorsteuerung: Die Closed-Loop-Schrittmotorsteuerung gewährleistet eine genaue, wiederholbare Positionierung mit minimaler Abweichung – entscheidend für das Löten von feinen Lötstellen.
Heiz- und Drahtbruchkontrolle: Integriertes Heizmanagement und Drahtbruchdetektion reduzieren kalte Lötstellen und verhindern Drahtklemmer, was die Ausbeute verbessert.
Hochwertige Linearführung: Präzisions-Linearführungen garantieren eine reibungslose, ebene und reibungsarme Bewegung, was die Lötgleichmäßigkeit verbessert.
Flexible Lötmodi: Unterstützt sowohl Punktlöten als auch Schlepplöten sowie benutzerdefinierte Lötroutinen – perfekt für gemischte Technologiebestückungen.
Robuster Maschinenarm: Hergestellt aus einer Aluminiumlegierung im Privatmodell, bietet sie eine stabile, nicht verbogene, rostfreie Struktur für den langfristigen industriellen Einsatz.
Teach-Pendant-Programmierung: Das benutzerfreundliche Teach-Pendant ermöglicht die Programmierung im laufenden Betrieb. Das System kann bis zu 99 Lötprogramme speichern, was schnelle und einfache Wechsel ermöglicht.
Rauchreinigungssystem: Die integrierte Rauchfiltration schützt Bediener und Umwelt. Sie verlängert auch die Lebensdauer der Lötspitze und erhält die Lötqualität, indem sie rauchbedingte Oxidation reduziert.

Technische Spezifikationen

Modell	HS-S5331R
Arbeitsbereich X/Y1/Y2/Z	500300300*100mm
R-Achse	360°
XYZ-Geschwindigkeit	Max. 300mm/s
Antriebssystem	Schrittmotor + Zahnriemen
Wiederholgenauigkeit	±0,02mm
Betriebsmethode	Automatisch
Programmierung	Manuelle Programmierung (Teach Pendant)
Steuerungssystem	Konstantes Steuerungssystem
Steuerung	Steuerplatine
Programmspeicher	Kann tausend Sätze von Verarbeitungsdaten speichern und eine einzelne Verarbeitungsdatei kann bis zu 3 MB Speicherplatz belegen (fünftausend Verarbeitungspunkte)
Dateispeicherplatz	Handheld-Box 256 MB, Offline-Karte 32 MB, einzelne Verarbeitungsdatei bis zu 3 MB Speicherplatz (100.000 Verarbeitungspunkte)
Gewicht	90kg
Abmessungen (LBH)	716585800mm
Stromversorgung	220V 50-60Hz
Temperaturregelbereich	0-550°C
Lötspitzenreinigung	Luftreinigung/Pneumatisch
Externe Schnittstelle	USB + RS232
Lötverfahren	Punktlöten/Schlepplöten
Arbeitstemperatur/Luftfeuchtigkeit	5-40°C/20-90% RH
