Automatischer NG OK PCB-Entlader AOI-Board-Sortierungs-Entlader mit SMEMA Kompatibel

Automatischer NG OK PCB-Entlader AOI-Board-Sortierungs-Entlader mit SMEMA Kompatibel

Markenbezeichnung:	HSTECH
Modellnummer:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

NG-/OKentlader

Stromversorgung:

220 V Wechselstrom, 50/60 Hz

Zustand:

Neu

Luftdruck:

4-6bar

Fließband:

ESD

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

Automatisches PCB-Entladen mit SMEMA

NG OK PCB-Sortierungsanlagen

Kompatibel mit AOI-Board-Entladegeräten

Beschreibung des Produkts

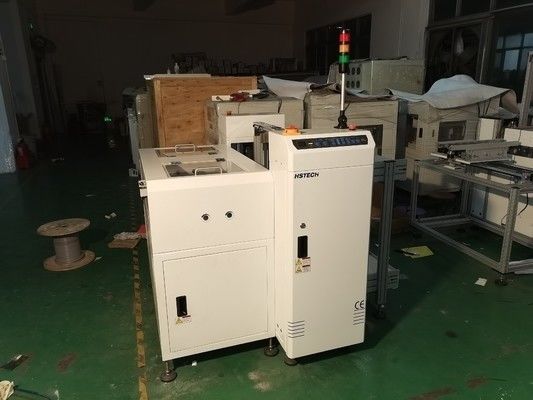

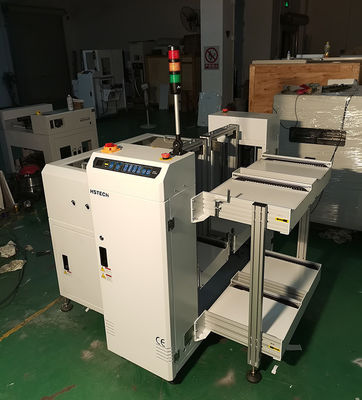

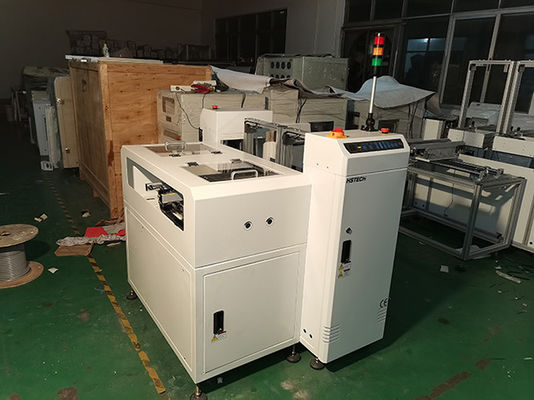

Automatischer NG/OK PCB-Entlader mit AOI-Board-Sortierung

Effizienter NG/OK PCB-Entlader für SMT-Produktionslinien. Trennt automatisch defekte und gute Boards nach AOI-Inspektion. Verbessert die Effizienz und reduziert manuelle Handhabung.

Produktübersicht

Der NG/OK PCB-Entlader wurde für SMT-Produktionslinien entwickelt, um gute (OK) und defekte (NG) PCBs nach der AOI-Inspektion automatisch zu trennen. Durch den Empfang von Inspektionssignalen über die SMEMA-Schnittstelle leitet das System die PCBs intelligent in verschiedene Magazine, was einen vollautomatischen, genauen und effizienten Sortierprozess gewährleistet. Diese Lösung ist unerlässlich für die Verbesserung der Qualitätskontrolle und die Reduzierung manueller Eingriffe in der modernen Elektronikfertigung.

Gelöste Produktionsherausforderungen

Hohe Arbeitskosten durch manuelle Sortierung
Sortierfehler und Qualitätsprobleme
Produktionsverzögerungen und Engpässe
Ineffizientes Workflow-Management

Der NG/OK-Entlader eliminiert diese Probleme durch die Bereitstellung einer automatischen, Echtzeit-Board-Klassifizierung und -Entladung.

Hauptmerkmale

Automatische NG/OK-Sortierung

Trennt nahtlos defekte und qualifizierte PCBs basierend auf AOI-Signalen

SMEMA-Kommunikation

Unterstützt die branchenübliche SMEMA-Schnittstelle für eine reibungslose SMT-Linienintegration

Hocheffizienter Betrieb

Board-Zykluszeit: ca. 6 Sekunden pro PCB | Magazinwechsel: ca. 30 Sekunden

Flexible Konfiguration

Unterstützt mehrere Magazin-Setups mit anpassbaren Mengen

Stabil & Zuverlässig

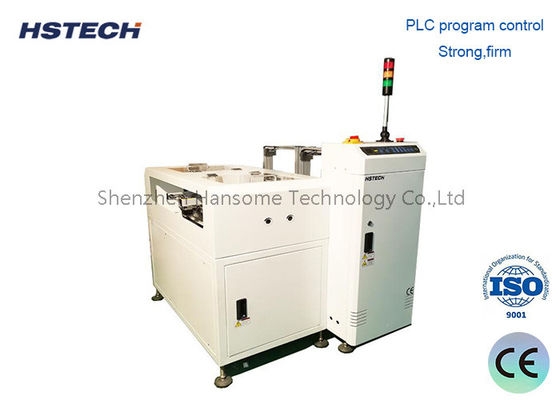

SPS-gesteuertes System mit pneumatischem Schieber für schadensfreie Übergabe

Benutzerfreundliche Steuerung

Touchscreen-Oberfläche für einfache Parametereinstellung und Bedienung

Technische Spezifikationen

Funktion	Sammeln von NG/OK-Boards separat durch Signalempfang
Transporthöhe	910±30mm
Transportrichtung	L~R oder R~L
Board-Sammelzeit	Ca. 6 Sekunden pro PCB
Magazinwechselzeit	Ca. 30 Sekunden
Feste Seite der Schiene	Vorderseite
Bedienseite	Vorderseite
Förderband	ESD
PCB-Dicke	Min. 0,6 mm
Pitch-Auswahl	1-4 (10 mm Pitch)
Stromversorgung	220V, 50/60Hz, ±10%
Leistung	0,05 kW
Luftdruck	4-6 Bar
Luftverbrauch	Max. 15 l/min
Anzahl der Magazine	Oben: 1 Magazin, Unten: 2 Magazine
Signal	SMEMA

Verfügbare Modelle

Modell	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Effiziente PCB-Länge	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB-Dicke	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm	Min. 0,6 mm
Magazingröße	355320563mm	460400563mm	535460570mm	535530570mm
Maschinenabmessungen	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Gewicht	220kg	280kg	340kg	380kg

Optionale Funktionen

Automatische Breitenverstellung
Benutzerdefinierte Magazinanzahl
Upgrade der Touchscreen-Steuerung
Kundenspezifische Konfigurationen für verschiedene PCB-Größen

Anwendungsszenarien

SMT-Produktionslinien
Nachgelagerter Prozess der AOI-Inspektion
Elektronikfertigung (EMS/OEM/ODM)
Automobil-Elektronik
Consumer-Elektronik-PCB-Montage

Vorteile für die Produktionslinie

Reduzierung manueller Sortierfehler
Verbesserung der Produktionseffizienz
Gewährleistung einer klaren NG/OK-Rückverfolgbarkeit
Senkung der Arbeitskosten
Verbesserung der Gesamtautomatisierung der SMT-Linie

Warum HSTECH wählen

Bei HSTECH sind wir auf PCB-Handhabungsgeräte und SMT-Automatisierungslösungen spezialisiert. Wir bieten:

Zuverlässige Maschinenqualität
Anpassung basierend auf Ihren Produktionsanforderungen
Schnelle Lieferung & globaler Support
Wettbewerbsfähige Preise
