Hochpräzisions-Desktop-Selektive Lötmaschine zum Durchlöchern von Komponenten

Name: Hochpräzisions-Desktop-Selektive Lötmaschine zum Durchlöchern von Komponenten
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Markenbezeichnung:	HSTECH
Modellnummer:	HS-320
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Produktname:

Desktop-Selektivlötmaschine

Material des Löttiegels:

Edelstahl

Lötkapazität:

10 kg

Maschinengewicht:

70 KG

PCB-Dicke:

0,8~3 mm (Stiftlänge ≤3 mm)

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Hervorheben:

Schreibtisch-Selektivlötermaschine

Durchlöcher-Löt-Roboter für Bauteile

mit einer Breite von mehr als 20 mm

Beschreibung des Produkts

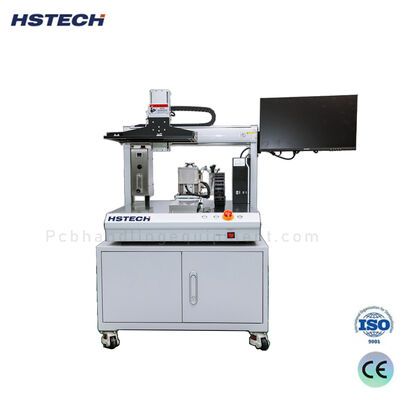

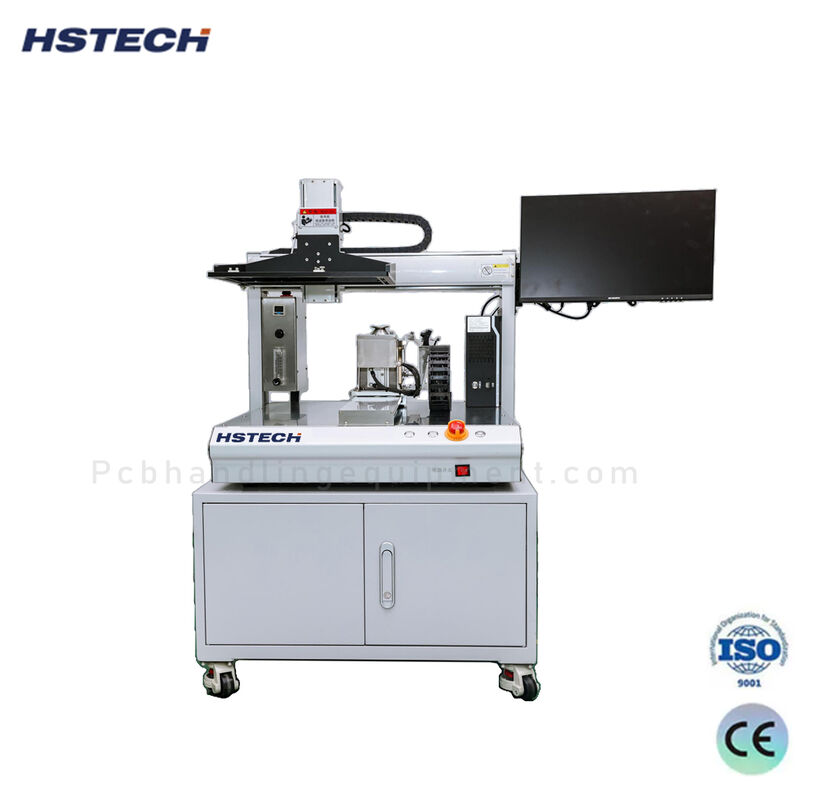

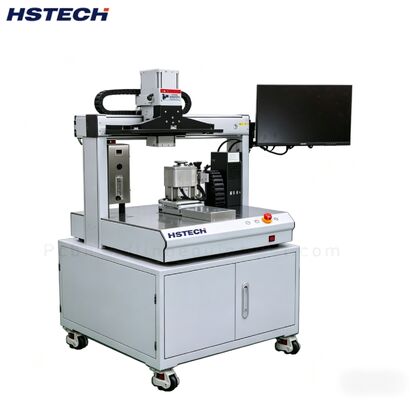

HS-320 Schreibtisch-Selektives Lötgerät

Das HS-320 ist ein kompaktes, desktop-ähnliches selektives Lötsystem, das für das hochpräzise Durchlöcherlöten von Komponenten entwickelt wurde.und Wartungsumgebungen, in denen der Platz begrenzt ist, aber die Qualität nicht beeinträchtigt werden kann.

Produktspezifikationen

Spezifikationen	HS-320
Anwendbare PCB-Boardgröße (L*W)	50 × 50 ~ 320 × 250 mm
Anwendbare PCB-Dicke	Tiefstand der Platte: 0,8 ~ 3 mm / Pinlänge: innerhalb von 3 mm
Komponentenhöhe	Oberhalb des Brettes: unter 100 mm / Unterhalb des Brettes: unter 50 mm
PCB-Form und -Bedingungen	1. PCB-Handhabekante: ≥3 mm 2Gewicht der Bauteile: unter 3 kg 3. Verformung der Platte: unter 0,5 mm
Material der Lötkanne / Kapazität	Edelstahl / 10 kg
Leistung der Schweißkanne	3 × 500 W / 1,5 kW
N2-Anforderungen	Reinheit: 99,999% Druck / Verbrauch: 0,5 MPa / 20-30 L/min / 1,2-1,5 m3/h
Flussdüse	Präzisionsflüssigkeitsdüse
Flusskapazität	2L (Handfüllung)
Luftversorgung	00,5-0,7 Mpa
Innerer Durchmesser der Düse	Φ3mm ~ Φ20mm (anpassbar)
Wellenhöhe	Automatische Einstellung / Höhenmessung
Systemsteuerung	PC + PLC (Windows + Innovation)
Programmiersoftware	Unterstützt Bildzeichnung für die Programmierung (schnell und bequem)
Stromversorgung / Energie	Einphasen 220V ± 10% Startleistung: 2 kW
Gewicht	70 kg (einschließlich 10 kg Löten)
Gesamtmaße (LWH)	730 × 800 × 840 mm

Wesentliche Merkmale

Echtes Desktop-Design- Mit einem Abdruck von nur 730 x 800 mm, passt die HS-320 leicht auf jede Arbeitsbank - ideal für Labore, Reparaturzentren und kleine Werkstätten.
Präzisions-Selektives Löten- Unterstützt programmierbare Wellenhöhe und anpassbare Düsendurchmesser (Φ3-20 mm), so dass einzelne Durchlöcher präzise gelötet werden können, ohne die umliegenden SMD-Komponenten zu beeinträchtigen.
Intelligentes Steuerungssystem- Kombination von PC (Windows) und PLC (Inovance) für eine stabile Echtzeitsteuerung.
N2 bereit- Die eingebaute Unterstützung für hochreinen Stickstoff (99,999%) verbessert die Befeuchtung, reduziert Schrott und gewährleistet eine gleichbleibende Qualität der Lötverbindung.
Automatische Kalibrierung der Wellenhöhe- Das System misst und passt automatisch die Wellenhöhe an, wodurch die manuelle Einrichtungszeit verkürzt und die Wiederholbarkeit verbessert wird.
Integrierte Lötkanne- Edelstahltopf mit einer Kapazität von 10 kg und einer Heizleistung von 1,5 kW - ausreichend für den Dauerbetrieb bei geringer bis mittlerer Produktion.

Vorwärmesysteme

Vorwärmung auf der Oberseite (optional)

Das Infrarot-Heizrohr von 1 kW erwärmt die Oberfläche der Leiterplatte vor dem Lötvorgang und erfüllt damit die hohen Temperaturanforderungen für spezielle Elemente.Verbessert die Durchdringung von Pin Tin, und verbessert die Gesamtlöschqualität.

Unterseite Vorheizung

Nutzt eine schnelle Infrarotwärmeleitung, um PCB-Boards vor dem Lötvorgang vorzuheizen und während des Prozesses zu erwärmen.Merkmale synchronisierte "Vorheizung + Lötung" Konstruktionsprinzip, das die Effizienz verbessert, erhöht die Zinndurchdringungsrate, reduziert den thermischen Schock für wärmeempfindliche Elemente und sorgt für eine hohe Reinheit von PCB nach dem Löt.

Anwendungen

Durchlöcherlösung
Reparatur und Umarbeitung von PCBs
Prüfung des Prototyps
Produktion in kleinen Chargen
FuE-Labore und technische Ausbildung

Warum die HS-320?

Die HS-320 schließt die Kluft zwischen teuren Lötstationen und manuellen Lötstationen.und Wiederholbarkeit zu einem Bruchteil der Kosten und des Raumes - was es zur intelligenten Wahl für Ingenieure und Kleinhersteller macht..
