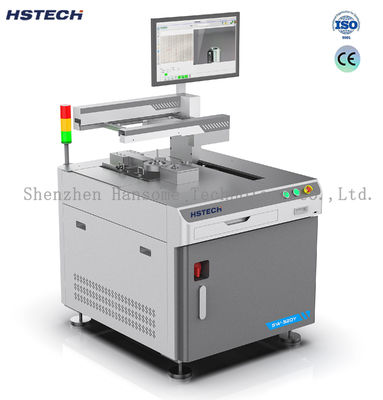

Kleinserien-/Mehrfach-Offline-Selektives integriertes selektives Wellenlöten für THT-Linien

Markenbezeichnung:	HSTECH
Modellnummer:	SW-320YT
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	50 PC/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Marke des Relais:

Schneider

Schrittlänge optional:

30/60 mm oder manueller Betrieb

Luftversorgung:

4-6 bar, maximal 15 L/min

Gesamtleistung:

2600w

Versorgungsmaterial-Fähigkeit:

30000 Stück

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

50 PC/Monat

Beschreibung des Produkts

Kleine Serie/Mehrere Offline Selektive Integrierte Selektive Wellenlöten für THT-Linie

Produkteinführung

Fortschrittliche Lösung für DIP-Lötanforderungen in Umgebungen mit Kleinserien- und Mehrfachfertigung.

Ermöglicht flexible Produktion von mehreren Varianten und Kleinserien
Schnelle Einrichtung zum Löten ohne Vorrichtungen erforderlich
Extrem niedrige Anschaffungskosten für Geräte
Minimale Nutzungs- und Wartungskosten (Einsparungen bei Zinnschlacke, Flussmittel, Strom und Verbrauchsmaterialien)
100% Zinnpenetrationsrate mit über 98% Lötgüte
Kompakte Stellfläche mit extrem geringem Platzbedarf

Funktionsprinzip

Im Offline-Selektivlötmodus bleibt die Lötüse fixiert, während sich die Leiterplatte entlang der X-, Y- und Z-Achsen gemäß programmierten Einstellungen bewegt, um eine präzise Lötung der Lötstellen auf der Leiterplatte zu erreichen.

Präzisionssprühsystem

Hochpräzise 0,5-mm-Flüssigkeitssprühdüse mit "Lumina" aus Japan in Originalverpackung.

Leiterplatten-Vorheizsysteme

Vorheizen der Oberseite (optional)

Verwendet 1-KW-Infrarotheizröhren zur Vorwärmung der Leiterplattenoberseite vor dem Löten. Erfüllt hohe Temperaturanforderungen für spezielle Komponenten, reduziert thermischen Schock, aktiviert die Flussmittelaktivität, verbessert die Zinnpenetration der Komponentenpins und erhöht die Lötqualität.

Vorheizen der Unterseite

Nutzt schnelle Infrarot-Wärmeleitung zur Vorwärmung der Leiterplatte vor dem Löten und hält die Heizung während des Prozesses aufrecht. Verfügt über ein synchronisiertes Designprinzip "Vorheizen + Löten", das die Loteffizienz verbessert, die Zinnpenetrationsrate erhöht, den thermischen Schock für wärmeempfindliche Komponenten reduziert und eine hohe Sauberkeit der Leiterplatte nach dem Löten gewährleistet.

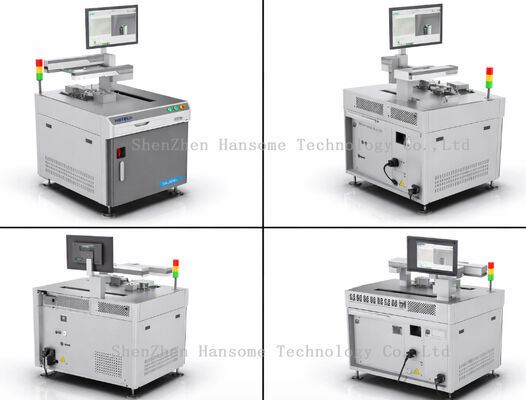

Maschinenmerkmale und Konstruktion

Zentralisierte Verkabelung für einfache Wartung. Ausgestattet mit Taiwan PMI-Schrauben und -Schienen.

Schnell abnehmbares Zinnofendesign für bequeme Wartung.

Flüssigkeits- und Gaskomponenten sind unabhängig vom Elektroschrank, was Sicherheit und Zuverlässigkeit gewährleistet.

Kundenanwendungen
