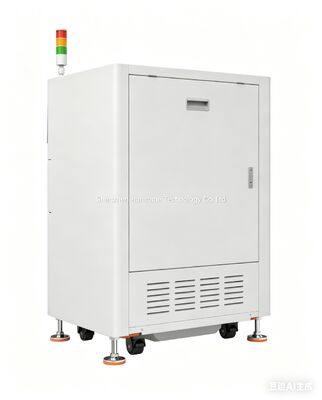

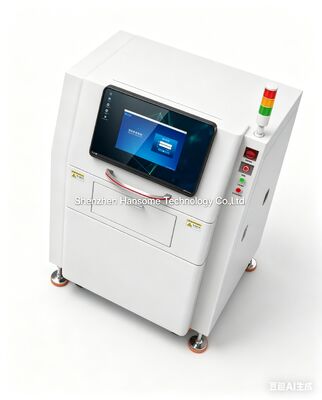

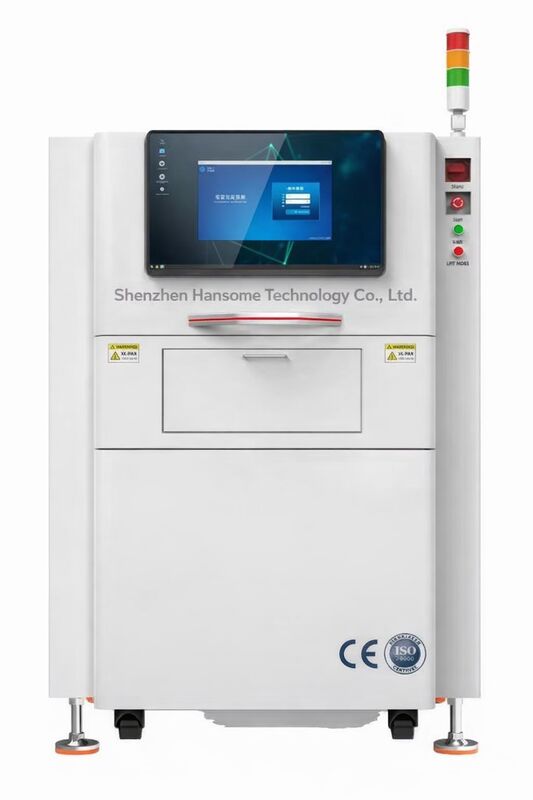

Hochgeschwindigkeits-AOI-Automatische optische Inspektionsmaschine für Lötstelleninspektion

Hochgeschwindigkeits-AOI-Automatische optische Inspektionsmaschine für Lötstelleninspektion

Markenbezeichnung:	HSTECH
Modellnummer:	HS-D1510/HS-D1510L
MOQ:	1 Stk
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	30 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Zertifizierung:

CE,ISO

Produktname:

Intelligente Lötstelleninspektion

Inspektionsgeschwindigkeit:

0,22 Sek./FOV

Kameraauflösung:

Standardmäßig 15 MP

Stromverbrauch:

MAX 1 kW

Material:

Edelstahl

Garantie:

1 Jahr

Verpackung Informationen:

Aus Holz

Versorgungsmaterial-Fähigkeit:

30 Stück/Monat

Beschreibung des Produkts

Hochgeschwindigkeits-AOI-automatische optische Inspektionsmaschine für die gemeinsame Inspektion von Löten

Gesamtinspektion der Lötmaschine Intelligente AOI

Die weltweit erste AOI, die keine Parameter-Einstellung erfordert, mit leistungsstarker Inspektionsfähigkeit.Sie übernimmt tiefe neuronale Netzwerk-Algorithmen., eine intelligente Suche mit einem Klick, intelligente unterstützte Programmierung und kann nach dem Wellenlöten verschiedene Defekte von PCBA intelligent beurteilen.

Produktmerkmale

KI-Ultra-schnelle Programmierung, extrem einfache Bedienung
Freundliche Mensch-Maschine-Schnittstelle, benutzerfreundliche Bedienung
Nachvollziehbare Daten, leistungsstarke statistische Analyse der SPC und mehrdimensionale 3D-Anzeige
Leistungsfähige Inspektionsmöglichkeiten zur wirksamen Aufdeckung verschiedener Schweißverbindungsfehler
Optional ein- oder zweispurig
Unterstützt die Rückflussdurchdringung von Leuchten, passt sich flexibel an verschiedene Produktionsszenarien an
Schutz gegen Verunreinigung der Linse, Verringerung der Wartungsfrequenz
Importierte Servomotor-Betriebsschraube mit hoher Geschwindigkeit, hoher Präzision, Stabilität und geringem Verschleiß

Entdeckbare Fälle

Überprüfung von Mängeln wie überschüssiges Löt, unzureichendes Löt, Lötbrücke, fehlende Stecknadel, kaltes Löt, Lötleere, Lötkugeln, falsche Teile, fehlende Teile etc.in einem Nachwellenlötenverfahren.

Produktspezifikationen

Kategorie	Spezifikation	Gesamtinspektion der Lötmaschine Intelligente AOI
Modell	HS-D1510 (Bottom View Solder Joint Inspection, Standard)	Gesamtinspektion der Lötmaschine Intelligente AOI
Modell	HS-D1510L (Bottom View Solder Joint Inspection für große Bretter)	Gesamtinspektion der Lötmaschine Intelligente AOI
Leistungsparameter
Ermittlungsmethode	Konvolutionäres neuronales Netzwerk, fortgeschrittene Deep-Learning-Modelle und andere mehrfache Algorithmen
Erstellung eines neuen Programms	Ungefähr 5 bis 20 Minuten für neue Maschine
Inspektionsgeschwindigkeit	0.22 Sek/FOV
PCBA-Größe	Standard: 50mm50mm~510mm460mm; Großbrett: 50mm50mm~710mm640mm
PCBA-Dicke	0.5 mm bis 6 mm
PCBA-Komponentenhöhe	Oberseite: 120~165 mm; Unterseite: 50~90 mm
Auflösung der Kamera	Standard 15MP
Hardware-Konfiguration
Lichtquelle	RGBW vierfarbige Ring-LED-Lichtquelle
Kamera	12MP Farbflächen-Scan Industrie-Kamera, optionale Konfiguration nach Bedarf
CPU	Intel i7, optional i9
GPU	NVIDIA 12G, optional 16G
Speicher	64G DDR / 1T SSD + 8T mechanische Festplatte
Überwachung	23.8" FHD-Display
Bewegungsmechanismus	Marmorplattform, hochpräzise Servomotor Schraube
Anpassung der Gleise	Elektrisch
Schienenlast	Kette ≤ 12 kg, anpassbare Schwerlast 25 kg; Lötpunktseite: Gürtel ≤ 3 kg oder Kette ≤ 15 kg
Systemgeräte
Betriebssystem	Ubuntu 20.04 LTS 64 Bit
Steuerungssystem	Bewegungssteuerungskarte, SPS und Obersteuerung des Computers
Betriebsspannung	Wechselstrom 220V ± 10%
Stromverbrauch	Maximal 1 kW
Außendimensionen / Elektrotechnik
Temperatur/Feuchtigkeit	Betriebstemperatur 0°C bis 45°C, 20% bis 80% RH ohne Kondensation
Gesamtgewicht	Standardmaschine: 525 kg; Großplattenmaschine: 700 kg
Außendimensionen	Standard: LWH = 1060mm1340mm1500mm (Anmerkung: ohne Anzeigeklammer, dreifarbiges Licht)
	Große Tafel: LWH = 1335mm1522mm1533mm (Anmerkung: ohne Anzeigeklammer, dreifarbiges Licht)

Funktionen

Hochpräzise, hochauflösende Farb-Digitalkamera mit hoher Bildqualität
Leistungsstarke Barcode-Erkennungsfunktion, unterstützt 1D, 2D-Codes; elektrische Anpassung der Spur
hohe Vielseitigkeit, geeignet für Befestigungen, Nichtbefestigungen, Bretter mit Kanten, ohne Kanten, ohne Verstopfung
Hochgeschwindigkeits- und stabiler Getriebe, der sich an verschiedene Befestigungen und PCBA-Formen anpasst
Hohe Erkennungsrate, geringe Fehleinschätzung
Intelligente KI-gestützte Programmierung
Koncise und freundliche Mensch-Maschine-Schnittstelle, benutzerfreundliche Bedienung, in 20 Minuten beherrschen
Leistungsfähige Lernfähigkeit, die das kontinuierliche ergänzende Lernen unterstützt, je mehr gelernt wird, desto besser ist die Wirkung
Leistungsfähige Zeichenerkennungsfunktion, die verschiedene Zeichen effektiv erkennt
Koproduktion mit mehreren Maschinen (4 Arten)
Elektrische Anpassung der Gleisbreite
Einzigartiges Gleisdesign, besserer Lichtquellenstrahlwinkel, Vermeidung von dunklen Bereichen
Millionen von Beispielschulungen, breitere Anwendungsfälle, weniger Fehler
Multi-Tasking-Softwarearchitektur, Online-Bearbeitung während des Tests, Speicherung und automatische Synchronisierung
Mehrdimensionale Berichtsanzeige, die die Managementbedürfnisse wirksam unterstützt
Leichtleitung für die Reparatur von Defekten, einfach und klar (optional)
Leistungsfähige Zusammenfassung der Merkmale und Frühwarnung
Fernbedienung, Ferndebugging, zentralisierte Überprüfung
Unterstützt den Bodenrückfluss der Leuchten
