PCB-Router-Maschine mit hohen Pixel-CCD-Vergrößerungsobjektiv und automatischer Ausrichtungskorrektur

Maschine für die Verarbeitung von Schleifmaschinen

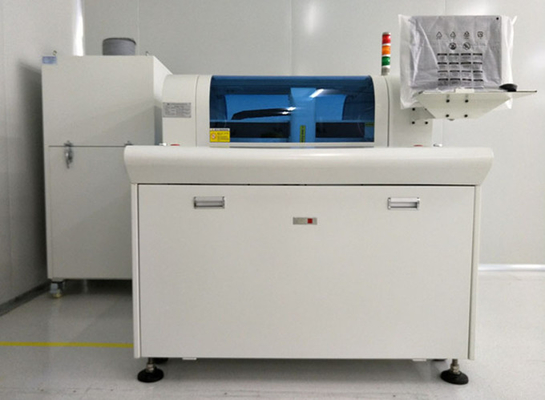

Einführung der Maschine

Dieses Gerät nutzt einen Hochgeschwindigkeits-Fräser, um ein mehrfach verbundenes PCB-Board entlang eines vorprogrammierten Weges zu segmentieren, wodurch manuelle, V-CUT- oder PUSH-Schnittmethoden, die Defekte verursachen können, beseitigt werden.Dies erhöht die Produktqualität und reduziert die SchrottquoteDie Maschine verfügt über eine benutzerfreundliche WindowsXP-basierte Schnittstelle mit automatischer Schnittbahnkorrektur und eine hochauflösende CCD für die Programmierung, die sowohl Block- als auch Single-Step-Bearbeitung unterstützt.Der PCB-Ladungs-/Entladungsmechanismus mit zwei Plattformen minimiert die Ausfallzeiten, die maximale Produktionseffizienz gewährleistet.

Hauptmerkmale

1. Das Gerät verfügt über eine CCD-Vergrößerungslinse mit hohen Pixelzahlen und bietet Hilfsprogramm- und Bearbeitungsfunktionen, die die Genauigkeit, Präzision und Bildklarheit erhöhen.
2. Das automatische Positionierungs- und Korrektursystem MARK bietet eine Echtzeitvisualisierung des beweglichen Weges und eine simulierte Routerverfolgung, die auf einen Blick Klarheit gewährleistet.Die automatische Ausrichtungskorrektur des Systems erhöht die Schnittgenauigkeit, so dass sich die Bildverarbeitung automatisch anpassen kann, wenn die PCB innerhalb von 3 mm abweicht, wodurch die Anforderungen an die Platzierung der Platine reduziert und die Effizienz erhöht wird.
3. Das Gerät unterstützt Kopierfunktionen für linke und rechte Arbeitstische, Blockkopieren, Anzeigen, Multi-Winkel-Verbindungstafelkopieren, Einstufungsanpassung und Blockbearbeitung,Vereinfachung der Programmproduktion und Verbesserung der Redaktionseffizienz.
4. Der Staubsauger verfügt über einen hochleistungsfähigen importierten Lüfter und eine 10V-Hochspannungstatische Absaugvorrichtung, die ein effektives Staubsaugen mit geringem Lärmpegel ermöglicht.
5. Das Werkzeuglebensdauerüberwachungssystem wechselt nach einer bestimmten Schneidentfernung automatisch auf eine neue Klinge um, wobei die Einstellungen nach der Klingenlänge nach oben und unten angepasst werden können, was die Lebensdauer des Schneiders verlängert.
6. Die durchsichtige Sicherheitstür ermöglicht eine klare Sicht auf den Prozess. Die Tür kann für Notstationen oder bei einer Verzögerung von 50% geöffnet werden.die es Programmierern ermöglicht, den Bearbeitungsprozess zu überwachen, ohne das Programm zu stoppen.
7. Das PCB-Substrat unterliegt einer zweistufigen kontinuierlichen Schiebeverarbeitung, wodurch die Wartezeit minimiert und die Produktionseffizienz maximiert wird.

Verstärkung

Spezifikation des Staubsammlers

Maschinendetails
