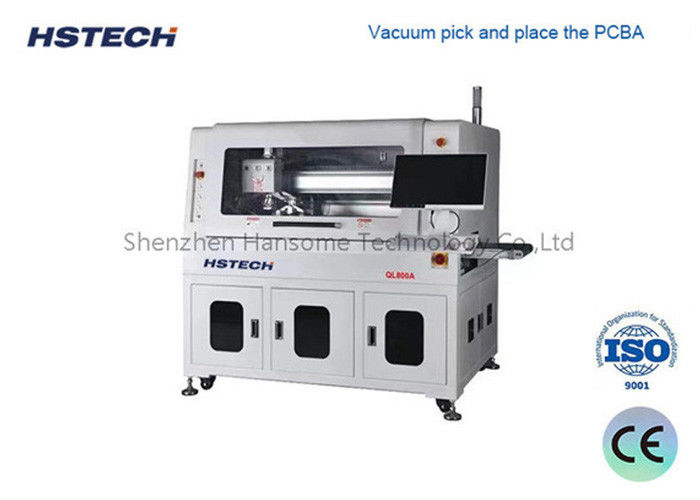

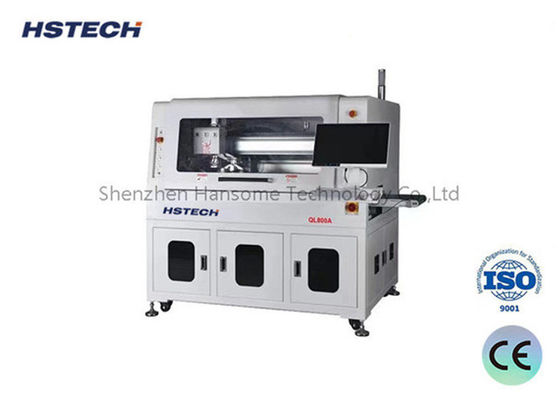

Die Präzision und Zuverlässigkeit der Vakuum-basierten PCB-Routermaschine ist garantiert

Markenbezeichnung:	HSTECH
Modellnummer:	RM-F550
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	20 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Offline-PCBA-Routermaschine

Plattform:

Doppelt.

Arbeitsplattform:

300*350mm

Wiederholungsgenauigkeit:

±0.01

Schnittgenauigkeit:

±0.03

Maschinenabmessung:

1200*1050*1440mm (L*W*H)

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

20 Sätze pro Monat

Hervorheben:

Präzisions-PCB-Router-Maschine

Vakuum-basierte Handling-PCB-Router-Maschine

Beschreibung des Produkts

Einleitung

Diese inline automatische PCBA-Routing-Maschine basiert auf Präzision und Effizienz und verwendet ein jigbasiertes System, um die PCBA während der unteren Routierung zu stabilisieren.ein fortgeschrittener Düsensaugmechanismus hebt und positioniert das PCBA mit seinem Gerät als EinheitDiese Innovation ermöglicht es der Maschine, Stempellöcher, gekrümmte Leiterplatten und andere unregelmäßige Leiterplattenkonfigurationen zu behandeln, wodurch die Arbeitsabläufe optimiert und die Produktivität gesteigert wird.

Eigenschaften

Das Vakuum-basierte System sorgt für eine genaue Handhabung von PCBA.
Untergeschnitten mit Präzision, die auf die PCBA-Anforderungen zugeschnitten ist.
Zwei-Plattform-Schneiden erhöht die Produktivität.
Die Erkennung eines gebrochenen Messers minimiert die Ausfallzeit.
Nahtlose Integration mit automatischen Produktionslinien.
Die SPC-Statistik-Funktionalität wird mit dem ERP für datengesteuerte Entscheidungen integriert.
Optional: automatischer Werkzeugwechsel, explosionssicheres Vakuum, Überwachung des Luftvolumens.

Technische Einzelheiten

Modell	QL800A
Maximale PCB-Größe	260x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Übertragungshöhe	900 ± 50 mm
Verkehrsrichtung	Von links nach rechts
Transportgeschwindigkeit	1500 mm/s (max) Einstellbar
Lademodus	Trennstreckenführung für den Transport
Anpassung der Schienenbreite	Automatisch
Kommunikationsschnittstelle	SMEMA
PCB-Positionierung	Position der Einrichtungen
Sammelsystem	Vakuumsprit-Aufnahme
Schneidspindel/Geschwindigkeit	60,000 U/min, Marke Deutschland ((optional 100.000 U/min, Marke Deutschland)
Kältetyp	Selbstgekühlter Typ
Automatischer Werkzeugwechsel	nicht erwünscht
Brechen Sie das Messer.	- Ja, das ist es.
Trenngeschwindigkeit	5 bis 100 mm/s
Schnittgenauigkeit	± 0,05 mm
Fräsen-Kit	φ0,8~φ3,0 Drehrichtung auf der rechten Seite, Schaft aus Wolframstahl
Wiederholung der Positionierungsgenauigkeit	±0,1 mm
Koordinierte Bewegungsgeschwindigkeit	1000 mm/s
Außenplattenart	ESD-Gürtel-Transport- / Batch-Panel-Übertragungseinheit
Sammlung von Abfällen	Sammlung von Abfallschränken
Programmierung der Verfahren	GERBER-Zeichnungs-Import/Bearbeitungsprogramm durch visuelles System
Luftversorgung	5 bis 8 kg/cm3
Stromversorgung	AC380V, 50/60Hz, 3 kW
Maschinengröße	1500x850x1600 mm
Gewicht	Ungefähr 800 kg

Maschinengröße

HSTECH

Bodengröße der Routing- und Staubsammler

HSTECH

Ausgezeichnetes CCD-System mit Bildkamera, Moritex-Linse und Messlichtquelle zur Unterstützung der Maschinenkalibrierung, Kompensation und Positionierung.mit hoher Stabilität und Störungssicherheit.

HSTECH

Umfassende Vakuum-Saugschub für das Pflücken, Platzieren, Entladen und Herstellen.

HSTECH

Komposit-Entlade-System, verwendet ESD antistatische Gurt, um das getrennte Produkt auf der oberen Seite zu transportieren, und der Abfall wird auf der unteren Seite transportiert, sparen viel Platz mit dieser Methode.

HSTECH
