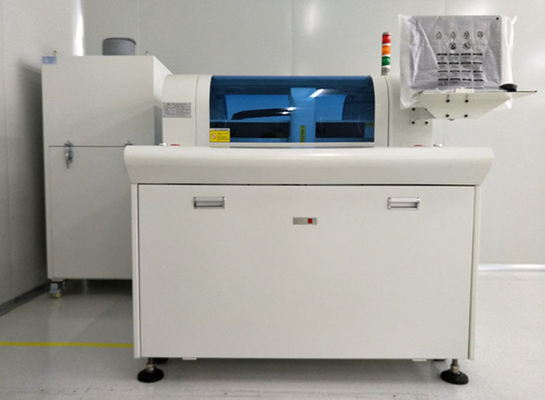

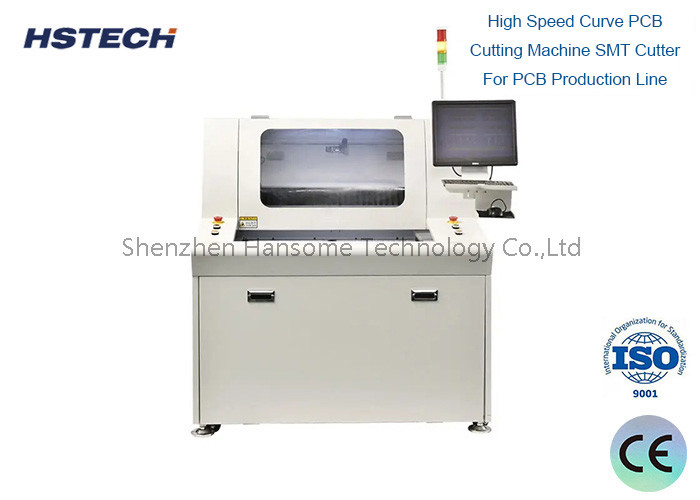

Servomotorbetriebene PCB-Routermaschine Präzision mit entspannten Genauigkeitsanforderungen

Maschine für die Verarbeitung von Schleifmaschinen

Einführung der Maschine

Dieses Gerät nutzt einen Fräsmaschine, um eine mehrfach verbundene Leiterplatte entlang eines vorprogrammierten Weges bei hohen Geschwindigkeiten zu segmentieren und ersetzt manuelle, V-CUT oder PUSH-Schnittmethoden, die zu Defekten führen können.Dies verbessert die Produktqualität und minimiert die SchrottquoteDie Maschine verwendet eine WindowsXP-basierte Mensch-Maschine-Schnittstelle mit einem einfachen und intuitiven Design.Es verfügt über ein automatisches Schnittwegkorrektursystem und eine hochauflösende CCD für die Programmierung, unterstützt sowohl Block- als auch einstufige Programmbearbeitung und -modifikation.Verringerung der Ausfallzeiten der Maschinen und Erreichung einer optimalen Produktionseffizienz.

Hauptmerkmale

1. Ausgestattet mit einer hohe Pixel-CCD-Vergrößerungslinse bietet das Gerät Hilfsprogrammunterrichts- und Bearbeitungsfunktionen, die die Genauigkeit, Präzision und Auflösung des Bildes verbessern.

2. Das automatische Positionierungs- und Korrektursystem MARK bietet eine Echtzeitanzeige des beweglichen Weges und eine simulierte Routerverfolgung, die auf einen Blick Klarheit gewährleistet.Die automatische Ausrichtung Korrekturfunktion verbessert die Schnittgenauigkeit, so dass die Maschinensicht automatisch die Anleitung durchführt, wenn die Leiterplatte innerhalb von 3 mm abweicht. Dies reduziert die Genauigkeitsanforderungen an die Platzierung der Platte und erhöht die Arbeitseffizienz erheblich.

3. Das Gerät unterstützt das Kopieren von linken und rechten Arbeitstischen, das Kopieren von Blöcken, die Anzeige, das Kopieren von Multi-Winkel-Verbindungstafeln, die Modifizierung von Ein-Schritt-Tracking und die Modifizierung von Blockbearbeitungen.Vereinfachung der Produktionszeit von Programmen und Verbesserung der Bearbeitungsleistung.

4. Der Staubsauger, der mit einem leistungsstarken Importventilator und einem 10V-Hochspannungs-statischen Eliminationsgerät ausgestattet ist, bietet einen idealen Staubsaugeeffekt bei geringerem Lärm.

5. Das System zur Überwachung der Lebensdauer des Werkzeugs hebt und senkt den Schneider automatisch nach einer bestimmten Schneidentfernung auf eine andere ungeschnittene Klinge.mit anpassbaren Auf- und Abstands- und Frequenz-Einstellungen zur Verlängerung der Lebensdauer des Schneiders basierend auf der Klingenlänge.

6. Die durchsichtige Sicherheitstür ermöglicht eine klare Sichtbarkeit des Prozesses.Notfallstopp für die Sicherheit während der Bearbeitung und 50% Verzögerung für Programmierer zur Überwachung des Bearbeitungsprozesses während des Laufens des Programms.

7. Das PCB-Substrat unterliegt einer zweistufigen kontinuierlichen Gleitverarbeitung, um die Wartezeit zu minimieren und die Produktion zu maximieren.

Verstärkung

Spezifikation des Staubsammlers

Maschinendetails
