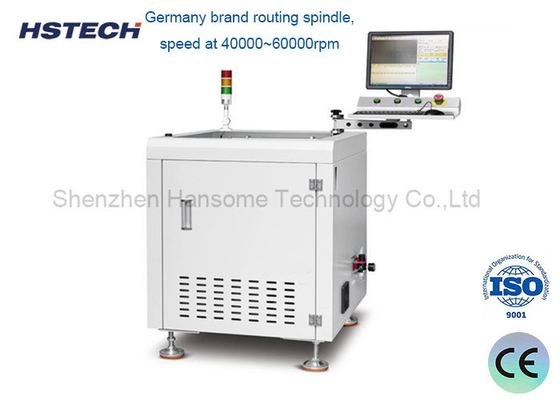

Offline-automatische Trennmaschine für kleine PCBs mit flexiblem Schneiden

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden

Einleitung:

Diese Ausrüstung ist eine spezielle Routing-Maschine, die speziell für die Produktion von PCBA (Printed Circuit Board Assembly) in kleinem Maßstab oder individuell entwickelt wurde.Es dient hauptsächlich der Durchführung präziser Schneid- und Segmentierungsvorgänge auf Leiterplatten, auf denen bereits Bauteile montiert sindDie Maschine erzielt in ihren Prozessen eine beispiellose Präzision und Wiederholgenauigkeit, die durch die fortschrittliche CNC-Technologie (Computer Numerical Control) erleichtert wird.

Eigenschaften:

1. Offline automatische Trennung: Das System arbeitet unabhängig voneinander und ermöglicht eine nahtlose und effiziente automatische Trennung von PCBs, wodurch der Arbeitsablauf optimiert und Ausfallzeiten minimiert werden.

2. Mini-PCBA-Router: Ideal für den Umgang mit kleinen Leiterplatten, passt dieser kompakte Router nicht nur in engen Fabrikräumen, sondern trägt auch zu kostengünstigen und platzsparenden Produktionslösungen bei.

3. Anpassungsvorrichtungen: Die Maschine ist mit individuell anpassbaren Befestigungen ausgestattet, die Kompatibilität und Stabilität für eine Vielzahl von PCB-Konstruktionen und -größen gewährleisten und eine genaue Verarbeitung erleichtern.

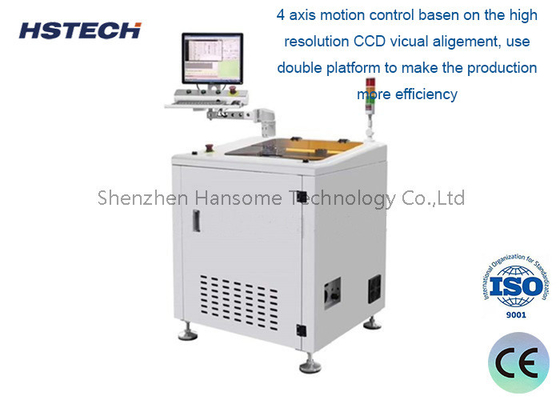

4. Integriertes PC- und CCD-Visualsystem: Ergänzt durch ein hochpräzises PC-gesteuertes System und ein CCD (Charge-Coupled Device) -Visualsystem ermöglicht es eine präzise Ausrichtung und Überwachung des Schneidvorgangs,Gewährleistung einer hervorragenden Genauigkeit.

5. Programmierbar mit Kompensations- und StaubentnahmeMit fortschrittlichen Programmierfähigkeiten mit integrierten Kompensationsfunktionen passt er sich an kleine Ungenauigkeiten an und hält maximale Leistung bei.Das integrierte Staubentsorgungssystem hält den Arbeitsbereich sauber und frei von Schmutz.

6. Kapazität für maximal 410-510 mm PCBA: Dieser Router ist für PCBs mit einer Größe von bis zu 410-510 mm konzipiert und bietet Vielseitigkeit und Skalierbarkeit für verschiedene Produktionsanforderungen.

7. Flexibles Schneiden von mehreren Produkten: Durch seine Vielseitigkeit können auf derselben Maschine zwei verschiedene Arten von Produkten geschnitten werden, wodurch die Effizienz erhöht und der Bedarf an mehreren spezialisierten Maschinen verringert wird.

8. Offene Plattform für manuelle oder automatisierte Operationen: Der Router verfügt über ein offenes Plattformdesign, das die manuelle Fütterung und Entladung vereinfacht.Optional mit einem mechanischen Arm (Roboter) zum vollautomatisierten Be- und Entladen ausgestattet, die Produktivität erhöhen und die Arbeitskosten senken.

Spezifikation:

Typische Anwendungsfälle:

Personal oder kleine elektronische DIY-Produktion, wie zum Beispiel die Herstellung eines eigenen PCB-Schaltplattes.
Kleinserienproduktion von PCBA, geeignet für schnelle Prototypen und kleine Testserienproduktion.
Schneiden und Spalten von PCB bei der Reparatur oder Änderung elektronischer Produkte.
Lehrlabor, lassen Sie die Schüler PCBA-Verarbeitungstechnologie verstehen.
