Hochleistungs-PCBA-Routermaschine für PCB-Montagelinie mit 4-Achsen-Bewegungssteuerung

Hochleistungs-PCBA-Router-Maschine für PCB-Montagelinie mit 4-Achsen-Bewegungssteuerung

Einleitung:

Diese Maschine RM-F550 ist eine neu entwickelte Routermaschine, mit der eine ganze Baugruppe von Leiterplatten (PCBA) in einzelne Leiterplatten umgewandelt werden kann.Die Maschine nimmt eine sehr stabile Plattform an, um die Arbeitsgenauigkeit zu gewährleisten, die Arbeitsplattformgröße beträgt 300*350 mm.

Die Maschine bietet eine benutzerfreundliche "visuelle" Programmierung für eine schnelle und genaue Online-Programmierung und kann auch den Dependenling-Prozess erkennen.

Hauptmerkmale:

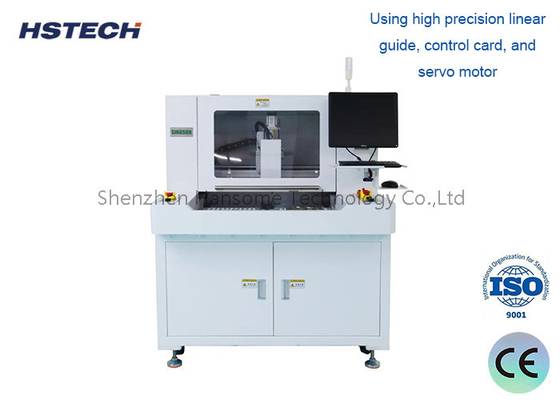

1, bieten Kunden eine leistungsstarke, hochstabile und sichere Industrieausrüstung mit hoher Präzision linearer Führung, Steuerkarte und Servomotor.

2, 4-Achsen-Bewegungskontrolle basiert auf der hochauflösenden CCD-Vikual-Ausrichtung, verwendet eine doppelte Plattform, um die Produktion effizienter zu gestalten.

3, Deutschland Marke Routing Spindel, Geschwindigkeit bei 40000 ~ 60000rpm.

4, Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und reibungslos.

5, Überwachung der Lebensdauer des Werkzeugs. Nachdem der Schneider einen bestimmten Abstand zurückgelegt hat, steigt und fällt er automatisch in die Position einer anderen ungeschnittenen Klinge.

6, geeignet für die Aufmachung von Geraden, Bogen und kreisförmigen Verbundplatten.

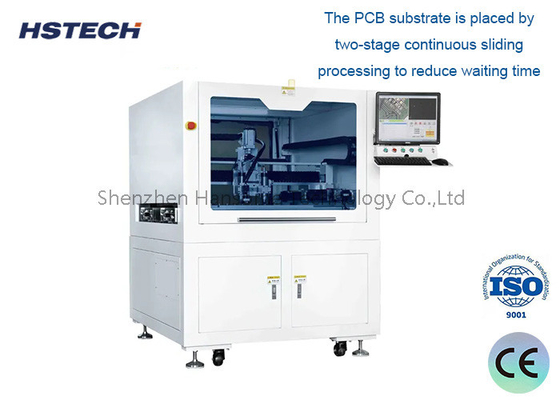

7, Das PCB-Substrat wird durch zweistufige kontinuierliche Schiebeverarbeitung platziert, um die Wartezeit zu verkürzen und die Produktion zu erhöhen.

Wesentliche Merkmale

Präzisionsschneiden
Konzipiert, um einzelne PCBs mit minimalem Schaden genau von größeren Platten zu schneiden und zu trennen.

Offline-Betrieb
Funktioniert unabhängig von der Hauptproduktionslinie und ermöglicht eine flexible Einrichtung und Nutzung ohne Unterbrechung laufender Prozesse.

Benutzerfreundliche Schnittstelle
Häufig mit einer Touchscreen-Schnittstelle für einfache Programmierung und Bedienung ausgestattet.

Mehrere Schneidverfahren
Unterstützt verschiedene Schneidmethoden, wie Routing, Laserschneiden oder Messerschneiden, je nach Maschine.

System zur Staubentnahme
Integrierte Systeme zur Minimierung von Staub und Trümmern während des Schneidvorgangs, um eine saubere Arbeitsumgebung zu gewährleisten.

Materielle Vereinbarkeit
In der Lage, verschiedene Materialien, einschließlich FR-4, Aluminium und flexible PCBs, zu behandeln.

Automatisierte Funktionen
Einige Modelle enthalten Funktionen wie automatische Höhenanpassung und Werkzeugwechsel, um die Effizienz zu verbessern.

Vorteile

Erhöhte Effizienz
Verringert die manuelle Arbeit und beschleunigt den Produktionsprozess durch die Automatisierung des PCB-Schnitts.

Qualitätskontrolle
Sicherstellung hochwertiger Schnitte, die die Wahrscheinlichkeit von Mängeln im Endprodukt verringern.

Flexibilität
Ermöglicht schnelle Änderungen der Produktionsläufe, ohne dass eine umfangreiche Neukonfiguration der Hauptmontagelinie erforderlich ist.

Kostenwirksam
Es hilft, Abfälle zu minimieren und die Gesamtproduktionseffizienz zu verbessern, was zu Kosteneinsparungen führen kann.

Anwendungen

Elektronikherstellung
Weit verbreitet in der Produktion von Unterhaltungselektronik, Automobilkomponenten und Industriegeräten.

Prototypentwicklung
Nützlich für die schnelle Prototypenbildung von PCB vor der vollständigen Produktion
