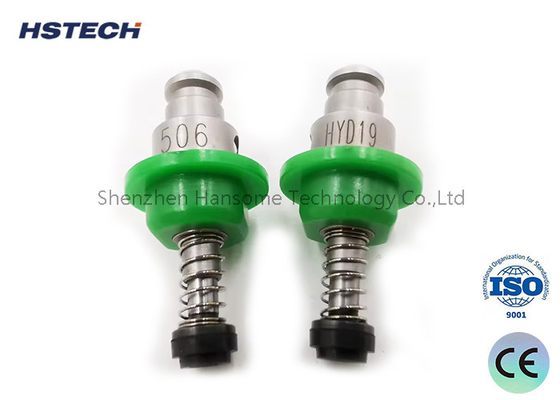

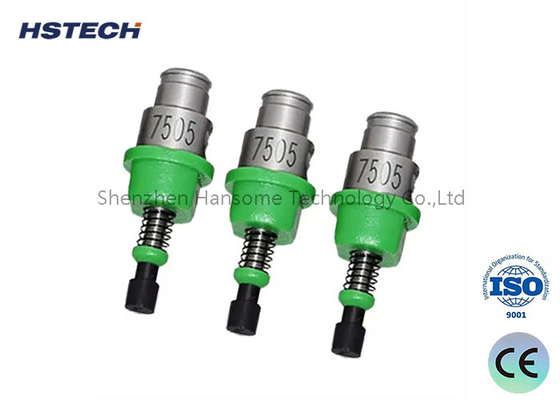

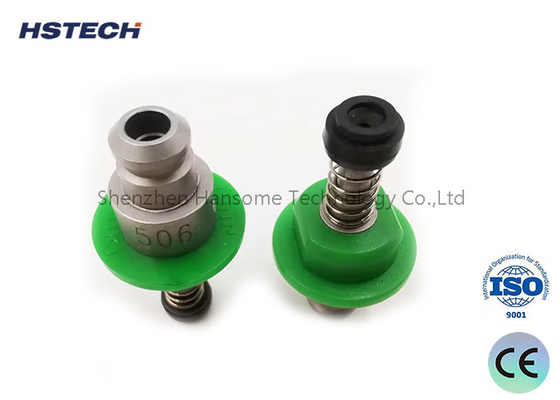

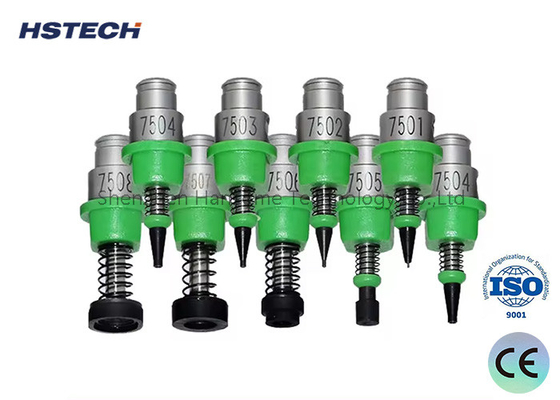

JUKI SMT RS 1 NOZZLE 7500 7501 7502 7503 7504 7505 7506 7507 7508 7509 7510 Düse für Aufbereitungsmaschinen

JUKI SMT RS1 DÜSE 7500 7501 7502 7503 7504 7505 7506 7507 7508 7509 7510 Düse für Bestückungsautomaten

Einführung

Die SMT-Bestückungsmaschinendüse kann Komponenten unterschiedlicher Formen und Größen auf verschiedene Weise aufnehmen und platzieren. Wenn der Unterdruck erzeugt wird, saugt der Unterdruck der Saugdüse die Komponenten aus dem Zuführsystem. Wenn die Saugdüse die wichtigen Teile ansaugt, stellt das System fest, dass die Saugdüse die Komponenten nur dann erfolgreich angesaugt hat, wenn der angegebene Unterdruck erreicht ist. Wenn Komponenten seitlich stehen oder Materialien weggeworfen werden, wodurch die Saugdüse die Komponenten nicht erfolgreich aufnehmen kann, sendet die SMT-Bestückungsmaschine ein Alarmsignal aus. Wenn unsere Düse die Komponenten aufnimmt und auf der Leiterplatte befestigt, verwenden wir normalerweise zwei Methoden, um sie zu platzieren. Eine besteht darin, sie entsprechend der von uns im System eingegebenen Höhe zu montieren. Wenn der Bestückungskopf unserer SMT-Bestückungsmaschine auf die eingestellte Höhe absinkt, wird der Unterdruck freigesetzt und die Komponenten werden auf den Pads platziert. Im Allgemeinen verwenden wir diese Methode nicht, da sie unflexibel ist. Eine andere Methode besteht darin, durch die Wirkung des Drucksensors eine sanfte Landung der Platzierung zu erreichen, die auf der momentanen Reaktion zwischen der Düse und der Leiterplatte beruht, so dass unsere Platzierung einfacher und reibungsloser ist. Die Saugdüse ist ein Gerät, das wir häufig in der Produktion und Platzierung verwenden. Sie steht oft in Kontakt mit Komponenten und wird mit der Zeit abgenutzt und beschädigt. Daher erhalten das Material und die Struktur der Saugdüse von SMT-Bestückungsmaschinen immer mehr Aufmerksamkeit. In der Vergangenheit wurden Legierungsmaterialien verwendet, später wurden sie durch kohlefaserverstärkte, verschleißfeste Kunststoffmaterialien ersetzt. Modernere Düsen verwenden Keramikmaterialien und Diamanten, um die Düsen haltbarer zu machen.

Hauptmerkmale

SMT (Surface Mount Technology) Düse ist ein wichtiges Werkzeug, das in automatisierten Bestückungsanlagen für elektronische Bauteile verwendet wird, um kleine elektronische Bauteile aufzunehmen und zu platzieren. Es gibt viele Arten von SMT-Düsen, je nach Bedarf, gängige sind:

Darüber hinaus gibt es einige spezielle Arten von Düsen, wie z. B. rotierende Düsen, Winkel-Düsen usw., die je nach den spezifischen Platzierungsanforderungen ausgewählt und verwendet werden können. Es ist zu beachten, dass verschiedene Düsen für elektronische Bauteile unterschiedlicher Größe und Form geeignet sind. Die Auswahl des geeigneten Düsentyps ist sehr wichtig für die Effizienz und Qualität der Bestückungsarbeit.

Relative Düsen mit Teilenummer für die Juki-Serie:

E35017210A0 JUKI DÜSE 101 ASSY Ø 1,0x0,4
E35027210A0 JUKI DÜSE 102 ASSY Ø 1,5x1,0
E35037210A0 JUKI DÜSE 103 ASSY Ø 3,0x1,7
E35047210A0 JUKI DÜSE 104 ASSY Ø 4,0x3,2
E35057210A0 JUKI DÜSE 105 ASSY Ø 6,5x5,0
E35067210A0 JUKI DÜSE 106 ASSY Ø 9,0x8,0
E35517210A0 JUKI DÜSE 201 ASSY Ø 3,5x1,0
E35527210A0 JUKI DÜSE 202 ASSY Ø 5,5x3,2
E35537210A0 JUKI DÜSE 203 ASSY Ø 8,5x5,0
E35547210A0 JUKI DÜSE 204 ASSY Ø 9,0x8,0
E3600729000 JUKI DÜSE 500 Ø 0,7x0,4
E36017290A0 JUKI DÜSE 500 Ø 0,7x0,4
E36037290A0 JUKI DÜSE 500 Ø 1,6x1,0
E36047290A0 JUKI DÜSE 500 Ø 3,5x1,7
E36057290A0 JUKI DÜSE 500 Ø 5,0x3,2
E36067290A0 JUKI DÜSE 500 Ø 8,5x5,0
E36077290A0 JUKI DÜSE 500 Ø 9,0x8,0
E36087290A0/40011046 JUKI DÜSE 500 ASSY Ø1,0 X 0,5
E36007290A0/40001339 JUKI DÜSE 501 ASSY Ø 0,7x0,4
E36017290A0/40001340 JUKI DÜSE 502 ASSY Ø 0,7x0,4
E36027290A0/40001341 JUKI DÜSE 503 ASSY Ø1,0x0,6
E36037290A0/40001342 JUKI DÜSE 504 ASSY Ø1,5/1,0
E36047290A0/40001343 JUKI DÜSE 505 ASSY 3,5/1,7
E36057290A0/40001344 JUKI DÜSE 506 ASSY Ø5,0/3,2
E36067290A0/40001345 JUKI DÜSE 507 ASSY Ø8,5/5,0
E36077290A0/40001346 JUKI DÜSE 508 ASSY Ø8,5 /5,0
E36077290A0/40025165 JUKI DÜSE 509 ASSY Ø0,1/0,4
E36157290A0 JUKI DÜSE 510 ASSY Ø1,5/0,6
E36167290A0 JUKI DÜSE 511 ASSY Ø2,0/1,2
E40017210A0 JUKI AUFNAHMEDÜSE
E40027210A0 JUKI AUFNAHMEDÜSE
E40057210A0 JUKI AUFNAHMEDÜSE
E40067210A0 JUKI AUFNAHMEDÜSE
E40077210A0 JUKI AUFNAHMEDÜSE
E40087210A0 JUKI AUFNAHMEDÜSE
E40097210A0 JUKI AUFNAHMEDÜSE
E40107210A0 JUKI AUFNAHMEDÜSE
E40117210A0 JUKI AUFNAHMEDÜSE
E40127210A0 JUKI AUFNAHMEDÜSE
E40137210A0 JUKI AUFNAHMEDÜSE
E40147210A0 JUKI AUFNAHMEDÜSE
E40167210A0 JUKI AUFNAHMEDÜSE
E40177210A0 JUKI AUFNAHMEDÜSE
E40187210A0 JUKI AUFNAHMEDÜSE
E40207210A0 JUKI AUFNAHMEDÜSE
E40217210A0 JUKI AUFNAHMEDÜSE
E40227210A0 JUKI AUFNAHMEDÜSE
E40237210A0 JUKI AUFNAHMEDÜSE
E40247210A0 JUKI AUFNAHMEDÜSE
E40257210A0 JUKI AUFNAHMEDÜSE
E40267210A0 JUKI AUFNAHMEDÜSE
E40277210A0 JUKI AUFNAHMEDÜSE
E40287210A0 JUKI AUFNAHMEDÜSE
E40297210A0 JUKI AUFNAHMEDÜSE
E40307210A0 JUKI AUFNAHMEDÜSE
E40317210A0 JUKI AUFNAHMEDÜSE
E40337210A0 JUKI AUFNAHMEDÜSE
E40347210A0 JUKI AUFNAHMEDÜSE
E40357210A0 JUKI AUFNAHMEDÜSE
E40367210A0 JUKI AUFNAHMEDÜSE
E40377210A0 JUKI AUFNAHMEDÜSE
E40387210A0 JUKI AUFNAHMEDÜSE
E40397210A0 JUKI AUFNAHMEDÜSE
E40417210A0 JUKI AUFNAHMEDÜSE
E40427210A0 JUKI AUFNAHMEDÜSE
E40437210A0 JUKI AUFNAHMEDÜSE
E40447210A0 JUKI AUFNAHMEDÜSE
E40457210A0 JUKI AUFNAHMEDÜSE
E40467210A0 JUKI AUFNAHMEDÜSE
E40477210A0 JUKI AUFNAHMEDÜSE
E40487210A0 JUKI AUFNAHMEDÜSE
E40497210A0 JUKI AUFNAHMEDÜSE
E40507210A0 JUKI AUFNAHMEDÜSE
E40517210A0 JUKI AUFNAHMEDÜSE

Wir haben auch diese Markendüse im Angebot:

Düsenspezifikation
