V-CUT-PCB-Pneumatischer PCB-Depanellierer mit verstellbarer Klingenhöhe für einfache Bedienung

V-CUT-PCB-Pneumatischer PCB-Depanellierer mit verstellbarer Klingenhöhe für einfache Bedienung

Markenbezeichnung:	HSTECH
Modellnummer:	HS-310L
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Pneumatisches PWB-depanelizer

Weitere Bezeichnung:

V-geschnittenes PWB-Trennzeichen

Spannung:

AC100-240V

PCB-Länge:

0 ~ 360 mm

PCB-Dicke:

0.1~2.0mm

Teilspitzenhöhe:

40mm (maximal)

Untere Höhe des Teils:

20mm (maximal)

Gebrauch:

PWB-Brett, Aluminiumbrett, schnitt v-geschnittenes PWB, LED-Brett

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

V-Cut-PCB-Abschlaggeräte

Ausrüstung für die PCB-Abschließung mit einstellbarer Bladeheight

Einfache Bedienung der PCB-Abplatzierungsanlage

Beschreibung des Produkts

V-CUT-PCB-Pneumatischer PCB-Entblösermit verstellbarer Klingenhöhe für einfache Bedienung

Einleitung:

1Pneumatisch angetrieben und elektrisch gesteuert, Musterkonstruktion. Es gibt eine Sensorvorrichtung in der Maschine, Schneidbrett einmalig mit geringsten Schneidspannungen.HS-310 gilt für separate präzise SMD PCBA oder dünne Platten.

2Die separatorischen Maschinen des Geraden-Messer-Typs wurden entwickelt, um vorgefertigte Platten sorgfältig zu trennen, ohne Biegung oder Spannung.Selbst sensible SMD-Komponenten wie Keramikkondensatoren werden durch den separaten Prozess nicht beschädigt, die Qualität der Produkte zu verbessern.

3Aufgrund der speziellen Konstruktion der Klinge können Bretter mit hohen Bauteilen, die in der Nähe der Kanten platziert sind, sicher getrennt werden.mit keilförmigen Messern werden die Platten in der Rille geschnittenDies ermöglicht es, Bretter mit einer Dicke von weniger als 1 mm sicher und ohne Schneidbelastung zu trennen.

Eigenschaften:

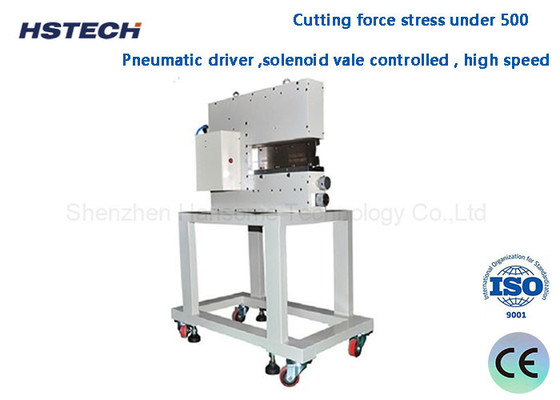

1Schneidkraftbelastung unter 500, keine Vibrationen und Lärm während des Schneidvorgangs, um Schäden an präzisen Komponenten zu vermeiden.

2- Pneumatischer Fahrer, Solenoid-Valle gesteuert, hohe Geschwindigkeit.

3.Die Höhe der oberen und unteren Klingen ist einstellbar. Die Lücke für die Einführung der Leiterplatte kann leicht durch Anpassen eines Knopfes an der oberen Seite der Maschine eingestellt werden.

4.Untere Klinge Höhe Einstellung vordere und tatsächliche Portion kann getrennt eingestellt werden, brauchen nicht shim, die Änderung und Einstellung Klinge leichter machen.

5.Die PCB oder dünne Platte ohne V-Rohr kann Tray angepasst und verhindern, dass Aufenthalt Positionierung Gerät.

6.Betrieb und Wartung können auch von unqualifiziertem Personal durchgeführt werden.

Spezifikation:

Produktbezeichnung	PCB-Entpaneleiser
Modell	HS-310L
Höhe des Teils	Maximal 40 mm
Höhe des Teils nach unten	Maximal 20 mm
Luftversorgung	5 kgf/cm
Ausgabe	12.5 Tonnen (brutto)
Effiziente Schneidlänge	1-360 mm
Linienblattgröße	36043,56 mm
PCB-Dicke	0.1mm~2.0mm (mit V-Groove) 0.1mm ~1.0mm ((ohne V-Groove))
Material der Klinge	Import von hochwertigem Hochgeschwindigkeitswerkzeug aus Stahl
Trenngeschwindigkeit	1 bis 300 mm/s
V-Schnittdicke	0.3-3.5 mm
Luftverbrauch	200 bis 400 ((L/min)
Maschinengröße	700325400 mm
Gewicht	130 kg
Geeignetes Brett	Alle V-Schnittplatten

Anwendungsbereiche:

1. Elektronikherstellung
SMT (Surface Mount Technology)
Während des SMT-Produktionsprozesses wird die Depaneling-Maschine verwendet, um die Platten zu trennen, die für anschließende Tests und Verpackungen geflickt und gelötet wurden.

2. FuE und Prototyping
Probenprüfung
Bei der Entwicklung neuer Produkte hilft die Depaneling-Maschine, Proben schnell zu trennen, um sie zu testen und zu bewerten.

3. Produktion in kleinen Chargen
Flexible Produktion
Für die Bedürfnisse der Produktion in kleinen Chargen geeignet, kann die Dehnungsmaschine die Schneidparameter nach verschiedenen Anforderungen anpassen, um die Produktionsflexibilität zu verbessern.

4Reparatur und Wartung
Instandhaltung von Leiterplatten
Während des Reparaturprozesses kann die Depaneling-Maschine den beschädigten Teil der Leiterplatte für den Austausch und die Reparatur trennen.

Bewerbungsplatten:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

V-CUT-PCB-Pneumatischer PCB-Depanellierer mit verstellbarer Klingenhöhe für einfache Bedienung 3
