Hochpräzisions-PCBA-Routermaschine für die Montagelinie für PCB-Boards

Hochpräzisions-Doppelplattform Offline PCBA-Router-Maschine für PCB-Board-Montagelinie

Einleitung:

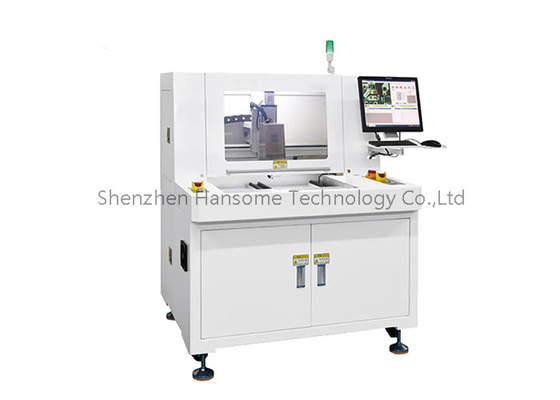

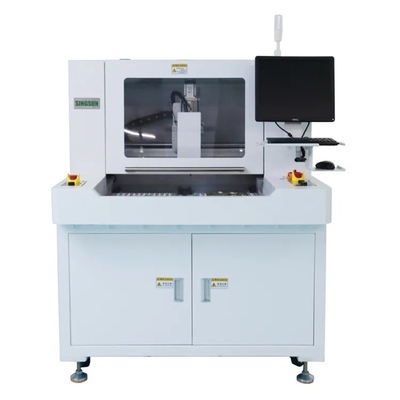

Diese Maschine RM-F550 ist eine neu entwickelte Routermaschine, mit der eine ganze Baugruppe von Leiterplatten (PCBA) in einzelne Leiterplatten umgewandelt werden kann.

Die Maschine nimmt eine sehr stabile Plattform an, um die Arbeitspräzision zu gewährleisten, die Arbeitsplattformgröße beträgt 300*350mm.

Die Maschine bietet eine benutzerfreundliche "visuelle" Programmierung für eine schnelle und genaue Online-Programmierung und kann auch den Dependenling-Prozess erkennen.

Hauptmerkmale:

1, bieten den Kunden eine leistungsstarke, hochstabile und sichere Industrieausrüstung mit einer hochen Präzisions-Linearleitung, Steuerkarte und einem Servomotor.

2, 4-Achsen-Bewegungskontrolle basiert auf der hochauflösenden CCD-Vikual-Ausrichtung, benutzt eine doppelte Plattform, um die Produktion effizienter zu gestalten.

3, Deutschland Marke Routing Spindel, Geschwindigkeit bei 40000 ~ 60000rpm.

4, Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und reibungslos.

5, Überwachung der Lebensdauer des Werkzeugs. Nachdem der Schneider eine bestimmte Entfernung zurückgelegt hat, steigt und fällt er automatisch in die Position einer anderen ungeschnittenen Klinge.

6, geeignet für die Aufmachung von Geraden, Bogen und kreisförmigen verbundenen Brettern.

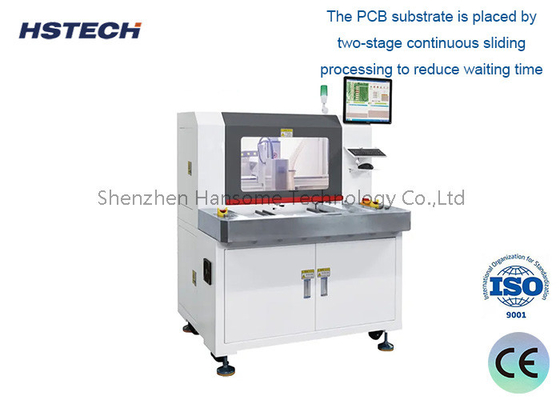

7, Das PCB-Substrat wird durch zweistufige kontinuierliche Schiebeverarbeitung platziert, um die Wartezeit zu verkürzen und die Produktion zu erhöhen.

Offline-Design
Diese Ausrüstung ist eine von der Produktionslinie unabhängige Offline-Anlage und muss nicht in die automatisierte Produktionslinie integriert werden.
Es kann flexibel in der Werkstatt für die unabhängige Verarbeitung von Leiterplatten in eine geeignete Position gebracht werden.

Schneidfunktion
Es verfügt über ein präzises CNC-Schneidsystem, das eine hochpräzise Schneidverarbeitung auf PCB-Boards durchführen kann.
Es kann Leiterplatten in verschiedenen Größen und Formen schneiden, um den Bedürfnissen verschiedener Produkte gerecht zu werden.

Automatisierung
Ausgestattet mit einem automatischen Lade- und Entlade-System, kann es unbeaufsichtigte Schnittvorgänge von Leiterplatten realisieren.
Es verfügt über Funktionen wie die Programmsteuerung und die Einstellung von Schneidparametern, die die Verarbeitungseffizienz verbessern.

Flexible Größe
Die Maschinengröße beträgt im Allgemeinen etwa 1,2 × 1,5 m, was für die Platzierung in begrenzten Werkstattflächen geeignet ist.
Nach den Anforderungen des Produkts können verschiedene Spezifikationen für die Schneidbereiche konfiguriert werden.

Sicherheit
Die Isolationsschutzkonstruktion ist zur Gewährleistung der Sicherheit der Bediener vorgesehen.
Ausgestattet mit Sicherheitsvorrichtungen wie einem Notbremsschalter.

- Schnittstelle:

Anwendungsszenarien:

• Personal oder kleine elektronische DIY-Produktion, wie zum Beispiel die Herstellung eigener benutzerdefinierter PCB-Boards.
• Kleinserienproduktion von PCBA, geeignet für schnelle Prototypen und kleine Testserienproduktion.
• Schneiden und Spalten von PCB bei der Reparatur oder Änderung elektronischer Produkte.
• Lehrlabor, lassen Sie die Schüler PCBA-Verarbeitungstechnologie verstehen.
• Als Zusatzgerät in der Fabrikwerkstatt, um den Bedarf an schnellen kleinen Chargen zu decken

Maschinendetails:
