Neu entwickelte hochpräzise PCB-Routermaschine mit Doppelplattform für das Entblenden

Neu entwickelte hochpräzise PCB-Routermaschine mit doppelter Plattform für das Entblenden

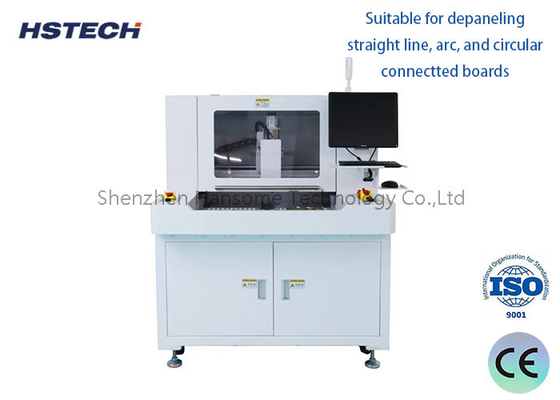

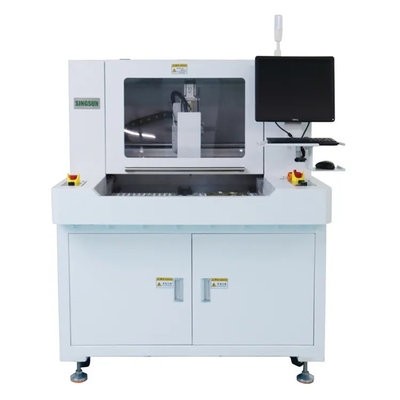

Diese PCB-Router-Maschine RM-F550 ist eine neu entwickelte Router-Maschine. Sie wird verwendet, um eine gesamte Leiterplatte (PCBA) in einzelne PCBa-Boards zu integrieren.Die Maschine nimmt eine sehr stabile Plattform an, um die Arbeitsgenauigkeit zu gewährleisten, die Arbeitsplattformgröße beträgt 300*350 mm.

Die Maschine bietet eine benutzerfreundliche "visuelle" Programmierung für eine schnelle und genaue Online-Programmierung und kann auch den Dependenling-Prozess erkennen.

Dieser PCB-Separator nimmt x,y,z Servomotor und Antriebssystem und Kugelschraube,lineare Leitbahn, um sicherzustellen, dass die Maschine reibungslos und präzise läuft, und bewegt sich mit einer Genauigkeit von weniger als 0,01mm, die Routing-Genauigkeit ist dann 0.5 mm.
Die Maschine ist mit einem hochauflösenden CCD ausgestattet.Verwenden Sie die direkte Lernprogrammierungsmethode mit dem Crosscursor von CCD, sehr einfach zu bedienen, die Software kann Punkt, Linie, Bogen, Kreis usw. Befehle ausführen, um verschiedene Formen von Platten zu schneiden, es hat Markierungsfunktion,kann automatisch die Koordinatenverschiebung korrigieren, wenn sich die PCB-Position ändert..Industrieller PC, Windows-System und vollständig englischsprachige selbstentwickelte Software machen die Programmierung und Bedienung sehr einfach.Der externe Ruhe-Staubsauger sorgt für eine saubere und geräuscharme Arbeitsumgebung..Frässchnitt kann als 2- oder 3-Abschnitt verwendet werden, einfach den Parameter auf der Software einstellen, es hat sehr verlängert Frässchnitt 'Nutzungsdauer.Ausgestattet mit einem antistatischen Ionisierungsventilator, der statische Stoffe und Staub entfernen kann

Hauptmerkmale

2, 4-Achsen-Bewegungskontrolle basiert auf der hochauflösenden CCD-Vikual-Ausrichtung, benutzt eine doppelte Plattform, um die Produktion effizienter zu gestalten.

3, Deutschland Marke Routing Spindel, Geschwindigkeit bei 40000 ~ 60000rpm.

4, Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und reibungslos.

5, Überwachung der Lebensdauer des Werkzeugs. Nachdem der Schneider eine bestimmte Entfernung zurückgelegt hat, steigt und fällt er automatisch in die Position einer anderen ungeschnittenen Klinge.

6, geeignet für die Aufmachung von Geraden, Bogen und kreisförmigen verbundenen Brettern.

7, Das PCB-Substrat wird durch zweistufige kontinuierliche Schiebeverarbeitung platziert, um die Wartezeit zu verkürzen und die Produktion zu erhöhen.

Verstärkung

Anwendungen

PCBA-Konturschneiden:
Durch die hochpräzise CNC-Schnitttechnologie ist es möglich, genau entlang der Umrisse des PCBA zu schneiden.
Dies gewährleistet die Genauigkeit der PCBA-Größe und entfernt überschüssiges Randmaterial.

PCBA-Trimming:
Auf der Grundlage des Konturschnitts kann die PCBA-Oberfläche fein geschnitten und gebucht werden.
Dies trägt dazu bei, die Erscheinungsqualität des PCBA zu verbessern und seine Zuverlässigkeit zu verbessern.

Verarbeitung durch PCB-Perforation:
Offline-Routing-Maschinen können auch verwendet werden, um zusätzliche Löcher auf dem PCBA zu verarbeiten, z. B. Montage-Stud-Löcher.
Diese präzise Perforationsbearbeitung fördert die anschließende Installation und Montage des PCBA.

Reparatur von Komponenten:
Während des PCBA-Produktionsprozesses kann manchmal eine kleine Anzahl von Komponenten beschädigt oder falsch ausgerichtet sein.
Offline-Routing-Maschinen können diese Probleme beheben, z. B. demontagieren und wieder aufeinander kleben, wieder löten usw.

Herstellung von Prüfproben:
Offline-Routing-Maschinen können zur Herstellung einer kleinen Anzahl von PCBA-Proben oder Versuchsprodukten verwendet werden.
Dies fördert die Überprüfung und Prüfung der Verfahren vor der Serienproduktion.

Maschinendetails
