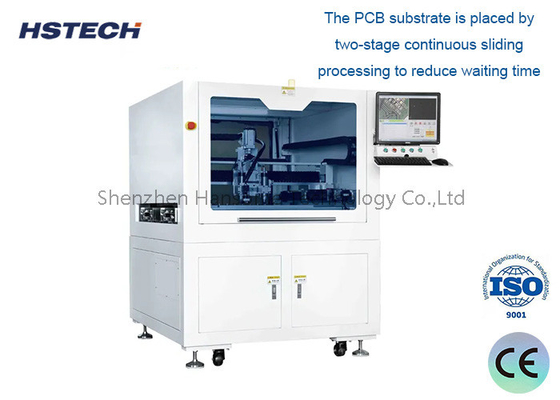

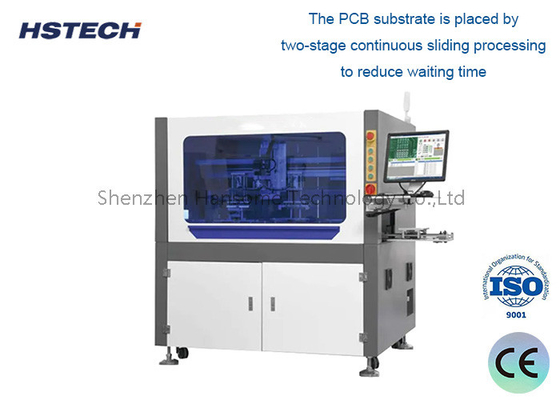

Diese Maschine RM-F550 ist eine neu entwickelte Routermaschine, mit der eine ganze Baugruppe von Leiterplatten (PCBA) in einzelne Leiterplatten umgewandelt werden kann.Die Maschine nimmt eine sehr stabile Plattform an, um die Arbeitsgenauigkeit zu gewährleisten, die Arbeitsplattformgröße beträgt 300*350 mm.

Die Maschine bietet eine benutzerfreundliche "visuelle" Programmierung für eine schnelle und genaue Online-Programmierung und kann auch den Dependenling-Prozess erkennen.

Offline-PCB-Router ist ein Gerät, das zum Schneiden und Trimmen von Leiterplatten (PCBs) verwendet wird.Die Hauptfunktion des Offline-PCB-Routers besteht darin, die Ränder der PCB zu schneiden und die Oberfläche der PCB fein zu schneiden.

Die Hauptmerkmale sind folgende:

Hochpräzisionsbearbeitung: Das leistungsstarke CNC-Steuerungssystem dient zum präzisen Schneiden von PCB-Konturen und Lochpositionen sowie zur feinen Oberflächenverschnittung.

Starke Flexibilität: Es kann sich automatisch an PCB unterschiedlicher Größe und Form anpassen, um sich an verschiedene Arten von Leiterplatten anzupassen.

Hoher Automatisierungsgrad: Ausgestattet mit automatischen Hopfen und Klemmsystemen realisiert es das automatische Be- und Entladen und Verarbeiten von PCBs, wodurch die Produktionseffizienz verbessert wird.

Einfache Bedienung: Es verwendet eine Mensch-Maschine-Schnittstelle und kann Verarbeitungsaufgaben durch einfache Programm-Einstellungen erledigen.

Hohe Zuverlässigkeit: Es hat eine hochwertige mechanische Struktur und ein elektronisches Steuerungssystem mit guter Wiederholungsgenauigkeit und Lebensdauer.

Kostenersparnis: Er ersetzt manuelle Trimmvorgänge und senkt die Arbeitskosten erheblich.

Verbesserung der Produktqualität: Durch präzise Verarbeitungstechnologie kann die Maßgenauigkeit und Oberflächenveredelung von PCB gewährleistet und die Produktqualität verbessert werden.

Hauptmerkmale:

1, bieten den Kunden eine leistungsstarke, hochstabile und sichere Industrieausrüstung mit einer hochen Präzisions-Linearleitung, Steuerkarte und einem Servomotor.

2, 4-Achsen-Bewegungskontrolle basiert auf der hochauflösenden CCD-Vikual-Ausrichtung, benutzt eine doppelte Plattform, um die Produktion effizienter zu gestalten.

3, Deutschland Marke Routing Spindel, Geschwindigkeit bei 40000 ~ 60000rpm.

4, Taiwan Hiwin Markenführer, stellen Sie sicher, dass das bewegliche System Präzision und reibungslos.

5, Überwachung der Lebensdauer des Werkzeugs. Nachdem der Schneider eine bestimmte Entfernung zurückgelegt hat, steigt und fällt er automatisch in die Position einer anderen ungeschnittenen Klinge.

6, geeignet für die Aufmachung von Geraden, Bogen und kreisförmigen verbundenen Brettern.

7, Das PCB-Substrat wird durch zweistufige kontinuierliche Schiebeverarbeitung platziert, um die Wartezeit zu verkürzen und die Produktion zu erhöhen.

- Schnittstelle:

Anwendung:

Schaltkreisschnitt:
Offline-PCBA-Router können Schaltkreislinien und Konturen auf PCBA schnell und genau schneiden.
Es kann verschiedene komplexe Schaltungsprozesse abschließen und die Herstellungsqualität von PCBA verbessern.

Segmentierung des Boards:
Der Router kann mehrere miteinander verbundene PCBA-Boards genau schneiden und trennen.
Stellen Sie sicher, dass die Kanten jeder PCBA-Platte flach sind und die Größe konsistent ist, was für spätere Prüfungen und Montage bequem ist.

Verarbeitung von Löchern:
Der Router kann verschiedene Löcher auf PCBA genau verarbeiten, einschließlich durch Löcher, blinde Löcher, vergrabene Löcher usw.
Stellen Sie sicher, dass die Bohrgröße, Position, Neigung und andere Indikatoren den Anforderungen des Verfahrens entsprechen.

Schnittstellen:
Der Router kann an einem PCBA-System verschiedene Formen von Schlitten schneiden, z. B. Schlitze für die Installation von Komponenten.
Verbesserung der strukturellen Festigkeit und der Wärmeabbauleistung von PCBA.

Grenzschnitt:
Der Router kann an den Rändern von PCBA feines Trimmen und Schrägen durchführen.
Stellen Sie sicher, dass die Kanten des PCBA flach und glatt sind, um Schäden beim Kontakt zu vermeiden.

Automatisierte Produktion:
Offline-PCBA-Router können eine gute Koordinierung mit anderen Geräten auf der Produktionslinie erreichen.
Das Automatisierungsniveau der PCBA-Verarbeitung wird erheblich verbessert und die Produktionseffizienz erhöht.
