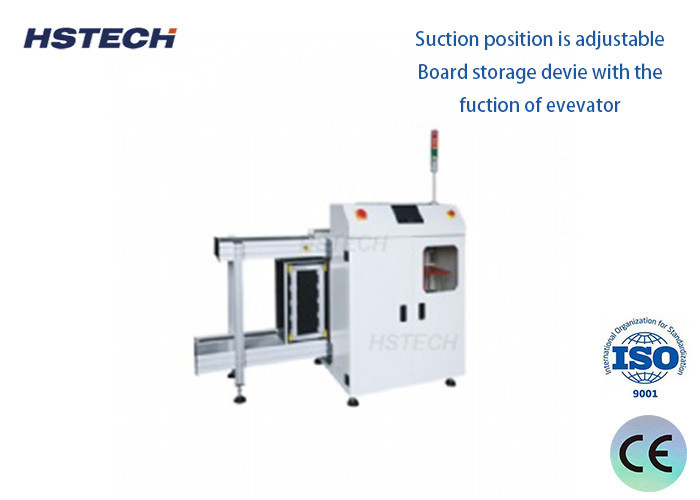

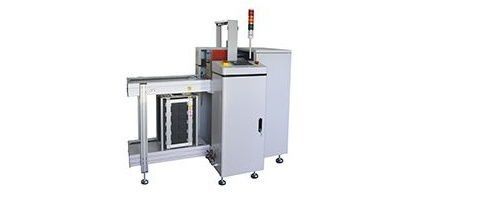

Hochleistungs-PCB-Ladegeräte und PCB-Entferner für automatisierte Elektronikherstellungsprozesse

Hochleistungs-PCB-Ladegeräte und PCB-Entferner für automatisierte Elektronikherstellungsprozesse

Ein PCB-Lader ist ein Gerät, das zur automatischen Belastung von Leiterplatten (PCB) verwendet wird.Seine Hauptaufgabe besteht darin, PCBs automatisch aus Schubladen oder Paletten auf der Produktionslinie zu entfernen und in die für den nächsten Prozess verwendeten Geräte zu laden.PCB-Lader können die Produktionseffizienz verbessern und die Arbeitskosten und Betriebsfehler reduzieren.

Die Hauptmerkmale sind folgende:

Hoher Automatisierungsgrad: Durch Computersteuerung und Automatisierungstechnologien wie Roboterarme wird ein schnelles und präzises Laden von PCBs erreicht.

Starke Anpassungsfähigkeit: Es kann sich automatisch an PCB unterschiedlicher Größe und Dicke anpassen, um sich an verschiedene Arten von Leiterplatten anzupassen.

Gute Integration: Es kann mit Geräten wie Schweißmaschinen und Prüfern integriert werden, um eine automatisierte Zusammenarbeit von Produktionslinien zu erreichen.

Einfache Bedienung: Mit einer Mensch-Maschine-Schnittstelle können die Bediener durch einfache Programminstellungen die Ladeaufgaben erledigen.

Hohe Zuverlässigkeit: Es hat eine stabile mechanische Struktur und ein Steuerungssystem mit guter Wiederholgenauigkeit und Lebensdauer.

Kostenersparnis: Verringern Sie die manuellen Arbeiten, reduzieren Sie die Arbeitskosten und verbessern Sie die Effizienz der Produktion.

Der PCB-Ladegerät verfügt über folgende Eigenschaften und Funktionen:

1.Ladungs- und Übertragungsfunktion:PCB Loader verwendet automatisierte mechanische Geräte, um zu verarbeitende PCBs aus dem Lagerbereich oder Ausgangspunkt zu entfernen und sie an nachfolgende Verarbeitungsanlagen oder Produktionslinien zu übertragenEs kann PCBs über Förderbänder, Rutschen oder andere Fördersysteme laden und übertragen, um einen kontinuierlichen Produktionsprozess zu gewährleisten.

2.Ausrichtung und Positionierung: PCB Loader kann PCB ausrichten und positionieren, um ihre korrekte Platzierung an nachfolgenden Arbeitsplätzen oder Produktionslinien sicherzustellen.Es kann Sensoren und Positioniervorrichtungen umfassen, mit denen die Position und Ausrichtung des PCB erkannt und die erforderlichen Anpassungen und Kalibrierungen vorgenommen werden..

3.Kontrolle und Planung: PCB-Ladegeräte verfügen in der Regel über ein Steuerungssystem, das PCB entsprechend Produktionsplänen und Prozessanforderungen vernünftig planen und verteilen kann.Es liefert PCBs an den geeigneten Ort, basierend auf der Verfügbarkeit und Priorität der Arbeitsstationen, und sorgt für den reibungslosen Betrieb der Produktionslinie.

4.Smart Detection and Processing: Einige fortgeschrittene PCB-Lader können mit intelligenten Erkennungs- und Verarbeitungsfunktionen ausgestattet sein. Sie können PCB-Qualität, Größe, Defekte usw. erkennen.und sie nach vorgegebenen Regeln klassifizieren und verarbeitenZum Beispiel, unqualifizierte PCBs in ein bestimmtes Gebiet zu schicken oder entsprechende Alarmmeldungen zu senden.

5.Verbindung mit anderen Geräten: Der PCB-Ladegerät hat in der Regel die Fähigkeit, sich mit anderen automatisierten Geräten und Systemen wie elektronischen Inspektionssystemen, PCB-Entladegeräten, Speichersystemen usw. zu verbinden.Diese Vernetzung ermöglicht einen nahtlosen und effizienten Betrieb des gesamten Produktionsprozesses.

Eigenschaften

1- Panasonic PLC-Programmsteuerung.
2Traditionelle und einfache LED-Taste Steuerung.

3, SME Signalverbindung.

4, Manuelle PCB-Dickeinstellung.

5, Handkurbel PCB Breite Anpassung.

6, LED-Anzeige Lichtstatus.

7, Aluminiumkonstruktion, schwerer Boden, um Verschiebungen zu verhindern.
8, Pass-Through-Modus bereitgestellt.
9Es dauerte nur 10 Sekunden, um die Produktlinie zu ändern.
10- Ununterbrochen geladen.

11, ESD-Transportgurt.
12, Selbstprogrammierte Maschinenfehleranzeige,verschiedene Fehler haben einen anderen Code,jeder Code hat eine entsprechende Wartungsanweisung, die auf der Rückseite der Maschinentür angebracht wird

Anwendung

Diese Maschine wird verwendet, um nackte PCBs an SMT-Linien zu laden, die Leiterplatten zu laden.

Spezifikation
