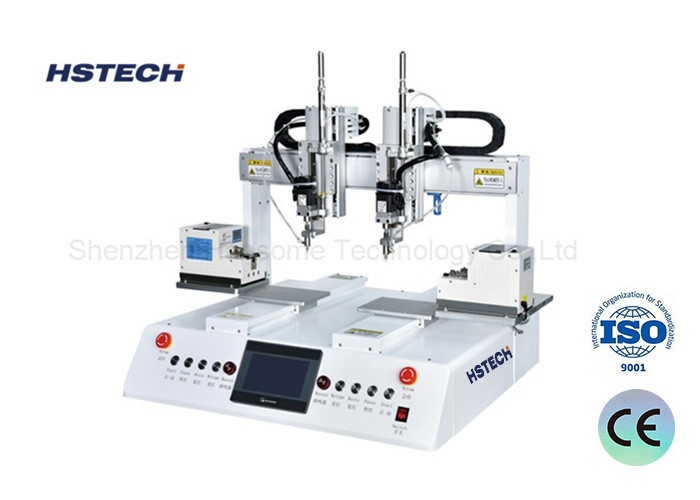

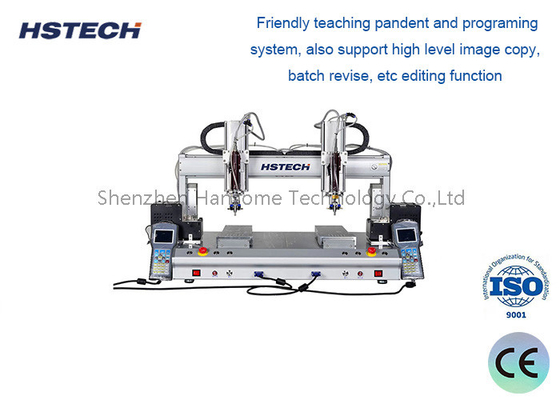

Sichtbarer Betrieb 6 Achsen Betrieb Schraubverschlussmaschine mit doppelter Arbeitsstation

Markenbezeichnung:	HSTECH
Modellnummer:	HS-DH6331
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Schraubverschlussmaschine

Ernährung:

Saugfütterung

Achse:

6 Achse

Schrauben kompatibel:

M1-M6 oder individuell angepasst

Bewegungsbereich:

500*300*300*100 mm

Material:

Hauptaluminium

Hafen:

Shenzhen

OEM-Produkte:

- Ja, das ist es.

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Schraubverriegelungsmaschine mit Doppelarbeitsstation

6 Achsen Schraubverschlussmaschine

Sichtbares Schraubverschlussgerät

Beschreibung des Produkts

Sichtbarer Betrieb 6 Achsen Betrieb Schraubverschlussmaschine mit doppelter Arbeitsstation

Beschreibung der Produkte

Schraubverschlussmaschine:

Die Schraubmaschine ist ein Dual-Schraubfahrzeug, Dual-Plattform, und Saugschraub-Feeder automatische Schraubverriegelungsmaschine, es verwenden Touch-Schraub und manuell bewegen Sie den Schraubkopf, um den Standort zu tun,Es ist ein sehr einfacher Programmiertyp., sparen Sie viel Programmierzeit.

Es ist eine neue Art Schraubverschlussmaschine, die die traditionelle manuelle Lehr- und Programmiermaschine ersetzen kann. Sie wird in der Elektronikindustrie weit verbreitet.

Kompatibel für Schrauben von M1 bis M6, andere spezielle Schrauben, können auch angepasst werden.

Funktionen und Anwendungen

Verwendet bei automatisierten Schraubmontageszenarien, die eine hohe Präzision und eine komplexe räumliche Positionierung erfordern.
Es kann eine koordinierte Bewegung von 3 linearen und 3 rotierenden Achsen erreichen, um Schrauben flexibel zu positionieren.
Es wird in der Automobil-, Elektronik-, Haushaltsgeräte- und anderen Industriezweigen weit verbreitet bei der Zusammenstellung komplexer Produkte verwendet.

Mechanische Struktur:

6 unabhängig steuerbare Gelenke, darunter 3 lineare und 3 rotierende Achsen.
Es wird von einem Servomotor angetrieben und mit einem hochpräzisen Encoder ausgestattet, um eine präzise Positionierung zu erreichen.
Am Ende des Roboterarms befindet sich ein Schraubenzieherkopf, um durch Präzisionssteuerung eine hochpräzise Verschraubung der Schrauben zu erreichen.
Ausgestattet mit einer automatischen Schraubzufuhrvorrichtung, um den gesamten Schraubmontageprozess abzuschließen.

Steuerungssystem:

Für die zentralisierte Steuerung und Programmierbarkeit wird ein industrieller PLC oder Bewegungskontroller verwendet.
Es kann eine 3D-Raumbahnplanung realisieren, um eine reibungslose und kollisionsfreie Bewegung des Roboterarms sicherzustellen.
Ausgestattet mit einer Mensch-Maschine-Schnittstelle kann es das Design, die Speicherung und den Aufruf von Betriebsprogrammen realisieren.
Es verfügt über Echtzeitüberwachung und Rückkopplung in mehreren Dimensionen wie Drehmoment, Position und Geschwindigkeit.

Leistungsmerkmale:

6 Freiheitsgrade, die eine Vielzahl komplexer räumlicher Positionen für die Schraubmontage realisieren können.
Hohe Wiederholgenauigkeit, in der Regel innerhalb von ± 0,1 mm.
Hohe Arbeitsleistung, bis zu 80-120-mal/minütige Schraubenmontagegeschwindigkeit.
Geeignet für Schrauben unterschiedlicher Größen und Materialien, gute Kompatibilität.
Ein hoher Automatisierungsgrad, der die Produktionseffizienz und die Produktqualität erheblich verbessert.

Spezifikation

Modell	HS-DH6331
Herstellungsbezeichnung	Automatische Schraubverschlussmaschine
Bewegliche Reichweite ((X/Y1/Y2/Z))	600300300100100 mm
Bewegungsgeschwindigkeit der Achse X/Y1/Y2	Schließschleifmotor: 1-800 mm/s
Z-Achsenbewegungsgeschwindigkeit	Schließschleifmotor: 1-300 mm/s
Maximale Belastung der Achse X/Y1/Y2	Motor mit geschlossenem Kreislauf: 5 kg
Z-Achse maximale Last	Motor mit geschlossenem Schleife: 3 kg
Stromversorgung	AC110V/220V, 50/60Hz
Wiederholungsgenauigkeit	±0,02 mm
Unterlagenunterstützung	CAD CorelDraw
geeignete Schrauben	M1-M6
Maschinenabmessung8	880585800 mm
Maschinengewicht	120 kg

Hauptteile Marke

1, Motor:

2, Führer: Hiwin

3, Fotoelektrischer Schalter: Omron

4, Stromversorgung: Meanwell

Eigenschaften

1, Saugzufuhr mit einem Schraubenspeicher und einem einzigen Schließkopf.
2, Desktop und sichtbare Bedienung, kann die automatische Produktionslinie verbinden.
3, 6 Achsenbetrieb, beweglicher Bereich 600*300*300*100*100mm.
4, Unterstützung mehrerer Schraubbehälter im Saugmodus.

5, doppelte Arbeitsstation, Verbesserung der Produktionseffizienz und Senkung der Arbeitskosten.
6, Einfache Anpassung für M1-M6, einfach durch Wechseln Schraubleiter ((Anpassung verfügbar).

7Einfache Bedienung, der Bediener kann mehrere Maschinen gleichzeitig bedienen.

8"Die Maschine kann Hunderte von Verarbeitungsdateien speichern, jede Datei kann 1000 Schraubbits unterstützen, man kann sie ausrufen, wenn man sie benutzt.

Sichtbarer Betrieb 6 Achsen Betrieb Schraubverschlussmaschine mit doppelter Arbeitsstation 0

Verpackung und Lieferung

Artikel	Schraubverschlussmaschine
Paket	1 Satz in einem Holzkarton als Sicherheitsbedingung
Außendimension	8800585800 mm
Gewicht	etwa 120 kg.
Lieferung	ca. 15-20 Arbeitstage
Zahlung	D/P, T/T, Western Union, MoneyGram
Hafen	Shenzhen
Versand	A.Durch Kurier: 4-7 Werktage nach Sonderangebot
	B.Auf dem Luftweg: 7 Arbeitstage am vorgesehenen Flughafen
	C.Schifffahrt: 20-25 Arbeitstage im vorgesehenen Hafen
