Anti-statisches universelles SMT-Trägerband, geprägte Trägerbänder mit 4-104 mm Breite

Anti-statisches universelles SMT-Trägerband

Aufgeprägtes Trägerband ist ein Trägerbandprodukt, das zur Verpackung und zum Transport elektronischer Bauteile verwendet wird.

Es hat hauptsächlich folgende Eigenschaften und Anwendungen:

Eigenschaften:
Die Oberfläche zeigt regelmäßige erhobene Muster (geprägelt)
Das Material ist in der Regel Polystyrol (PS) oder Polycarbonat (PC)
Hat gute Steifigkeit und Hitzebeständigkeit
Die Oberfläche ist glatt und glatt, was zur Adsorption und Platzierung von Bestandteilen fördert.

Wirkung:
Verpackungsträger, die Schutz, Positionierung und Dosierung elektronischer Bauteile bieten
In Kombination mit der Vakuumdüse ist es für automatisierte Geräte bequem, Komponenten auszuwählen und zu platzieren.
Während der Lagerung und des Transports sollte verhindert werden, dass Komponenten durch Aufprall, statische Elektrizität usw. beschädigt werden.

Hauptzweck:
SMT-Produktionslinie: als Verpackungsband für SMD-Komponenten
Halbleiterindustrie: zur Verpackung von integrierten Schaltungen, diskreten Geräten usw.
Optoelektronisches Feld: geeignet für LEDs, Photodioden und andere optoelektronische Komponenten

Konstruktionsmerkmale:
Parameter wie die Größe und der Abstand zwischen den Bauteilen variieren von Bauteil zu Bauteil und müssen angepasst werden.
Zu den gängigen konvexen Formen gehören Kreise, Rechtecke, Streifen usw.
Zielgerichtete Konstruktion auf der Grundlage von Bauteilgröße und -merkmalen
Verwenden Sie elektrostatische Abschirmmaterialien, um zu verhindern, dass Komponenten durch statische Elektrizität beschädigt werden

Anforderungen:
Die Bauteilgröße, die Ausrüstung zum Auswählen und Platzieren usw. müssen genau übereinstimmen.
Vermeiden Sie die Exposition gegenüber Feuchtigkeit, hoher Temperatur und anderen ungünstigen Umgebungen während der Lagerung und des Transports
Vor der Anwendung prüfen Sie, ob das Trägerband vollständig und ohne Beschädigung, Verformung usw. ist.

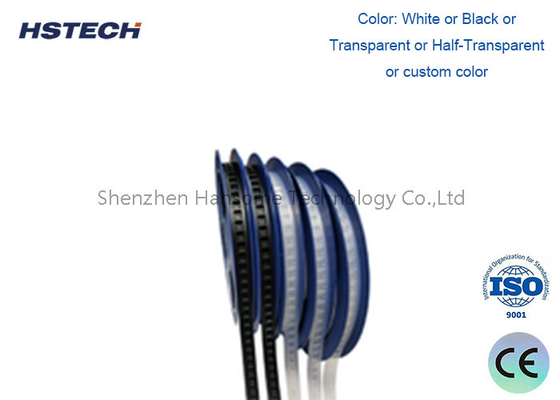

Spezifikation des Trägerbandes

Die Bandgröße und die Abdeckung stimmten überein.

Jedes Trägerband verfügt über das entsprechende Abdeckband, das Abdeckband verfügt über die Möglichkeiten der Kaltdichtung und der Heißdichtung während der Verpackung der Bauteile,auch das Abdeckband verfügt über die ESD-Optionen.Unten ist die Dimension des Trägerbandes und es passte Abdeckung Band Diagramm.

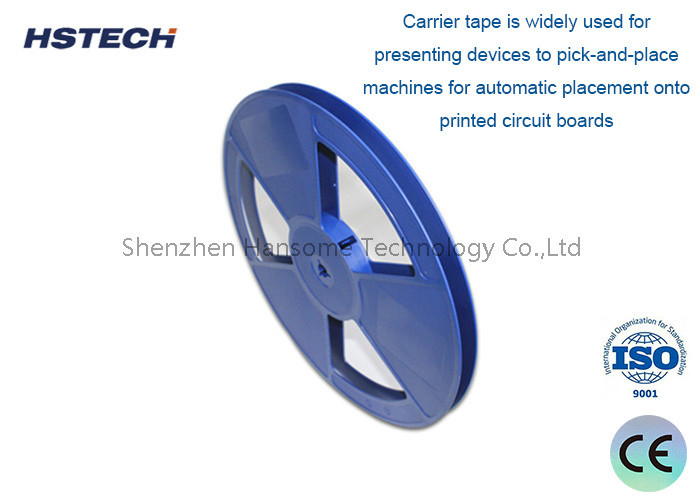

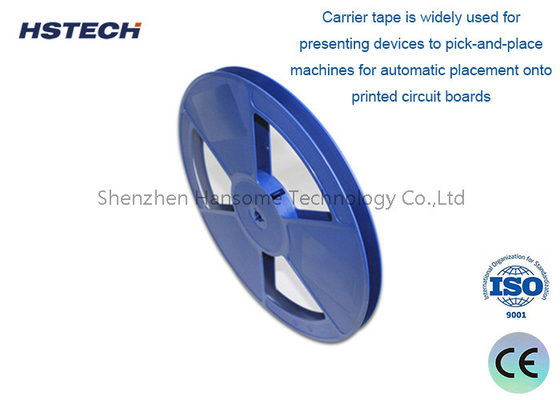

Spulen

Wir produzieren auch Spulen durch Spritzgießen. Sie sind aus Polystyrol in verschiedenen Größen und Designs. Wir können sie auch in antistatischen oder leitfähigen Optionen unter den Anforderungen produzieren

Anwendung

Die geprägten Trägerbänder werden weit verbreitet bei der Oberflächenverpackung, dem Transport und der Übertragung der Oberflächenmontageausrüstung verwendet,z.B. der Mini-PCB, IC,LED-Chip, Low Power-LEDs,Pakete mit mittlerer oder hoher Leistung, Kuppelpakete, LED-Module, Linsen, LED-Dei-Anschlüsse, Dioden, Dynatronen, Widerstände, Leiter, Kondensatoren, Sicherungen, Schalter, Relais, Resonatoren, Radome, Steckdosenkomponente usw.

Wir liefern hochwertige geprägte Trägerbänder und kundenspezifische Trägerbänder entsprechend der Nachfrage der Kunden.
Wenn Sie ein Trägerband benötigen, mit dem Teile platziert und versiegelt werden können, um auf ein Pick-and-Place-System zu gehen, dann haben wir Optionen für Sie.
