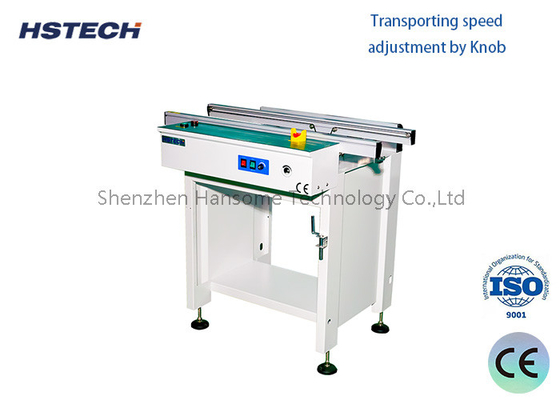

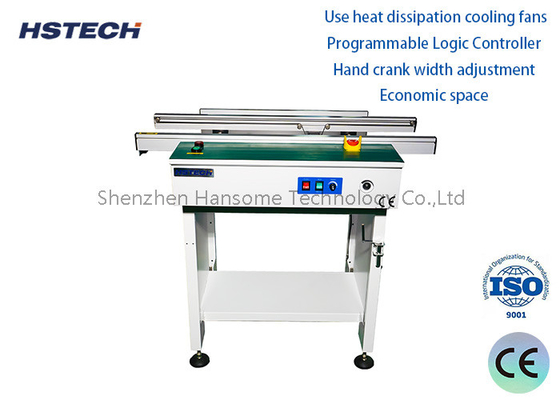

Flexible SMT-Fahrzeug-PCB-Behandhabungsanlage für SMT-Produktionsanbindungsstationen

Flexible SMT-Fahrzeug-PCB-Behandhabungsanlagen für SMT-Produktionsanbindungsstationen

Die Funktion der SMT-PCB-Behandhabungsanlage Sie kann auch für die PCB-Pufferung, Inspektion, Prüfung oder manuelle Einfügung elektronischer Komponenten verwendet werden.

Die Anlegestation umfasst in der Regel: einen Rahmen und zwei parallel rotierende Förderbänder, die auf dem Rahmen montiert sind.Die vorhandenen Förderbänder sind in der Regel in Position auf dem Rahmen befestigt, so daß die Breite der beiden auf dem Förderband transportierten Leiterplatten begrenzt ist, was für den Transport von Leiterplatten unterschiedlicher Größe nicht förderlich ist,die Anwendbarkeit der Dockingstation niedrig macht.

Nach der Funktion kann die Anschlussstation in eine Anschlussstation mit Lichtrahmen, eine vollautomatische Anschlussstation, eine Staubdeckungsanschlussstation,eine Kaltluftdeckelverbindungsstation und eine AbschirmverbindungsstationAlle Typen werden für die Verbindung und die Pufferung zwischen Maschinen in der SMT-Fertigungslinie verwendet und dienen als Übergangsbrett.

Dauerübertragung:
SMT Conveyor kann PCB-Boards kontinuierlich zum anschließenden Montageverfahren übertragen.
Die Konstruktion des Förderbandes wird entsprechend der Produktionsliniegeschwindigkeit und der PCB-Größe optimiert, um eine stabile und effiziente Übertragung zu gewährleisten.

Genaue Position:
Das Förderband ist mit einer präzisen Positioniervorrichtung ausgestattet, mit der das PCB-Board genau positioniert wird, um den präzisen Betrieb des nachfolgenden Prozesses zu gewährleisten.
Die automatische Positionierung und Kalibrierung der Ausrichtung erfolgt durch Erkennungstechnologien wie photoelektrische Sensoren.

Umweltkontrolle:
Das Förderband wird in der Regel in einem Reinraum installiert, um Umweltparameter wie Temperatur und Luftfeuchtigkeit zu kontrollieren.
Stellen Sie sicher, dass die PCB-Platine in der besten Umgebung montiert wird, um die Produktqualität zu verbessern.

Mehrfunktions-Upgrade:
Einige SMT-Transporter können zusätzliche Funktionen wie automatisches Laden und Entladen und PCB-Flippen integrieren.
Erfüllung der Anforderungen der verschiedenen Produktionslinien an den Automatisierungsgrad.

Intelligente Überwachung:
Das Förderband kann mit dem Produktionsmanagementsystem für Daten und Fernüberwachung interagieren.
Die Echtzeit-Erhebung von Daten wie Übertragungsstatus und Fehlerinformationen ist für eine optimierte Verwaltung praktisch.

Hohe Zuverlässigkeit
Es verfügt über eine stabile und langlebige mechanische Struktur und ein elektronisches Steuerungssystem.
Ausgestattet mit automatischen Fehlererkennungs- und Alarmfunktionen, um den kontinuierlichen und stabilen Betrieb der Produktionslinie zu gewährleisten.

Eigenschaften

• Programmierbarer Logikcontroller
• Anpassung der Handkurbelbreite
• Standard mit Inspektionssensor und Knopf
• Verwenden Sie eine Edelstahlschraube,glatte und parallele Breiteneinstellung
• Links nach rechts fahren, oder rechts nach links, vordere Schienenbefestigung
• ESD-Arbeitstisch
• Höhenverstellbarer und stabiler Fußbecherstandort
• Geschwindigkeitsregelung
• SMEMA kompatibel

Spezifikation

Technische Parameter

Zusammenfassung: Die Anschlussstation ist ein Gerät mit sehr geringen Funktionen und Intelligenz in der SMT-Produktionslinie und hat eine relativ einfache Struktur.die Konstruktion der SMT-Produktionslinien ist sehr kompakt und angemessen, und es ist nicht notwendig, Geräte wie Dockingstationen zu verwenden.Wenn zwei Produktionslinien parallel betrieben werden müssen, ist eine Dockingstation erforderlich, um den Transfer von Leiterplatten zu unterstützen;wenn die Übertragungsanforderungen einer bestimmten Vorrichtung in der Produktionslinie den Normen nicht entsprechen, kann eine Anlegestation ebenfalls zur Unterstützung eingesetzt werden.
