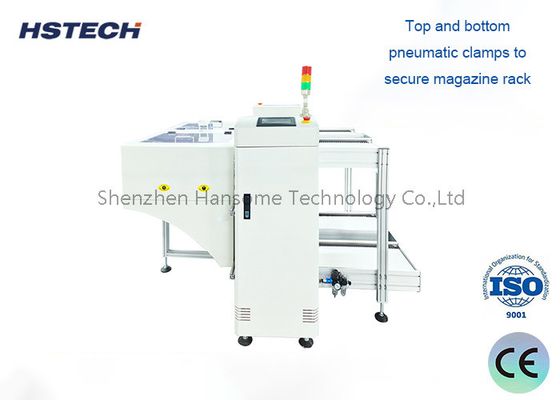

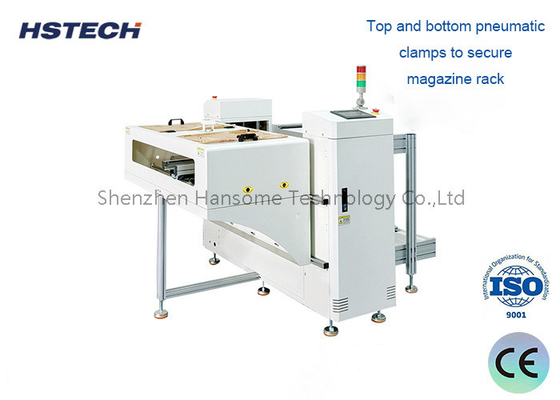

Dual-Rail-Entladegerät Einfache Bedienung Smt Vertikales Entladegerät Pcb Ng OK Entladegerät mit Touchscreen

Dual-Rail-Entladegerät Einfache Bedienung Smt Vertikaler Entladegerät Pcb Ng OK Entladegerät mit Touchscreen

NG OK PCB Unloader ist ein Gerät, das in automatisierten elektronischen Fertigungsprozessen zum Entladen defekter (NG) und guter (OK) Leiterplatten (PCBs) von der Produktionslinie verwendet wird.

Die Hauptaufgabe des NG OK PCB Unloader besteht darin, unqualifizierte PCB (NG) und qualifizierte PCB (OK) anhand der Beurteilungsergebnisse des elektronischen Erkennungssystems zu trennen.und sie aus der Produktionslinie für die spätere Verarbeitung und Einstufung bringen.

Eigenschaften und Funktionen des NG OK PCB Unloader:

Automatisches Entladen:
Die Ausrüstung verfügt über eine vollautomatische PCB-Ausladenfunktion ohne manuelle Bedienung.
Der Sensor erkennt den PCB-Status und entlädt automatisch die unqualifizierten und qualifizierten PCB-Boards nach Klassifizierung.

Zwei-Spur-Konstruktion:
Die Ausrüstung verfügt über eine doppelte Gleisstruktur, eine für das Entladen nicht qualifizierter PCB-Boards und die andere für das Entladen qualifizierter PCB-Boards.
Unqualifizierte und qualifizierte PCB können gleichzeitig durch Einstufung entladen werden.

Hochleistungsbetrieb:
Das automatische Entladen verbessert die Verarbeitungseffizienz von Leiterplatten erheblich und reduziert die manuelle Bedienung.
Die Entladegeschwindigkeit und -genauigkeit können flexibel an die tatsächlichen Anforderungen der Produktionslinie angepasst werden.

Integrierte Erkennung:
Die Ausrüstung verfügt über ein eingebautes PCB-Status-Erkennungsmodul, das automatisch unqualifizierte und qualifizierte PCB-Boards identifizieren und unterscheiden kann.
Zu den Erkennungsindikatoren gehören mehrere Parameter wie Größe, Defekte, Zustand der Bauteilmontage usw.

Datenerfassung:
Das Gerät kann die Erkennungsdaten jeder Charge von PCB aufzeichnen und somit eine Grundlage für eine anschließende Analyse und Optimierung liefern.
Durch Computersoftware können relevante Datenberichte erhoben und analysiert werden.

Flexible Schnittstelle:
Unterstützt die Anbindung der Kommunikationsoberfläche an Produktionsanlagen, um den Informationsaustausch und die zentrale Verwaltung zu erreichen.
Personalisierte Steuerungsprogramme und Schnittstellen können entsprechend den Kundenanforderungen angepasst werden

Spezifikation

Eigenschaften

1, Echte Farbe Touchscreen Steuerung

2, Panasonic PLC

3, Lagerfläche: oberste 1, untere 1, oder individuell

4, Selektive Abstand: 10 mm, 20 mm, 30 mm, 40 mm

5, PCB-Transportrichtung: L - R oder R - L,optional

6Auswahl des manuellen/automatischen Laufmodus

7, vor- oder hintere Schiene fest, optional

8, Standardhöhe für SMT-Anwendungen ((920±20mm)

9, Lichtanzeige im Turm

10, SMEMA Signal
