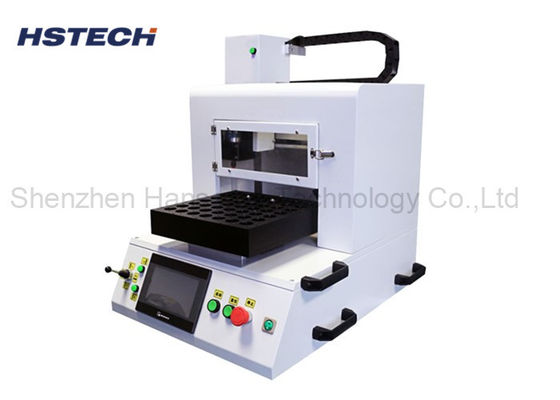

High Quality Mini Desktop PCB Router Maschine PCB Depaneling Router mit Schrittmotor

High Quality Mini Desktop PCB Router Maschine PCB Depaneling Router mit Schrittmotor

Einleitung

Diese automatische PCB-Router-Maschine ist eine Mini-automatische Router-Maschine, nimmt Desktop-Typ, mit 3 Achsen angetriebenen System, customzied die PCB-Festigationsvorrichtungen,manuelle Belastung und Entladung des PCB für automatisches DepanelingEs ist eine einfache und kostengünstige PCB-Routermaschine.

PCB-Router, auch bekannt als PCB-Fräsmaschine, ist eine Maschine, die speziell zur Herstellung von Leiterplatten verwendet wird.mit einer Breite von mehr als 20 mm,, Kreislaufspuren erstellen, Löcher öffnen und Formen anpassen.
PCB-Router spielen folgende wichtige Rollen im Produktionsprozess von Leiterplatten: Überschussmaterial entfernen, Schaltkreisspuren erzeugen, Löcher öffnen und Formen anpassen
PCB-Router werden häufig in der elektronischen Fertigung und der Fertigung von Leiterplatten eingesetzt, einschließlich, aber nicht beschränkt auf die folgenden Anwendungsbereiche:Kommunikationsgeräte, industrielle Steuerungssysteme, medizinische Ausrüstung, Luftfahrt und Verteidigung.

Arbeitsprinzip:
Die Ausrüstung verwendet ein schnelles Drehwerkzeug, um die Leiterplatte entlang der vordefinierten Trennlinie zu schneiden
Die Position und die Schneidtiefe des Werkzeugs werden durch das Computersteuerungssystem genau gesteuert
Nach dem Schneiden kann das einzelne PCB-Board automatisch ausgeworfen werden, um den Spaltungsprozess abzuschließen

Hauptkomponenten:
Schnelldrehwerkzeuge
Präzise Positionssteuerung
Förderband oder Tray zum Befördern von PCB-Boards
Elektronische Schnittstelle Mensch-Maschine und Steuerung

Leistungsparameter:
Maximale Schnittgröße: im Allgemeinen etwa 300 mm x 400 mm
Schnittgenauigkeit: in der Regel bis zu ± 0,1 mm
Schneidgeschwindigkeit: 10-20 PCB-Boards können pro Minute gespalten werden
Anwendbare PCB-Dicke: in der Regel 0,4 mm bis 2,0 mm

Hauptvorteile:
Voll automatisierter Betrieb, erheblich effizienter
Hochpräzisionsschnitt, der die empfindlichen Schaltkreise auf der Leiterplatte schützt
Miniaturdesign, geeignet für eine kompakte Produktionsumgebung
Leicht zu bedienen und zu warten, Arbeitskosten reduziert
Sichere und zuverlässige Isolierung von Flugschutt

Hauptmerkmale

1, 3-Achsen-Antriebssystem mit Schrittmotor.
2, flexibler Desktop-Typ, leicht zu bewegen und anzupassen.
3, ausgestattet mit einem Staubsammler, halten Sie den Bedientisch sauber.
4, Wenn du anders denkst, ersetze einfach die Vorrichtung und importiere ein anderes Programm.

5, Alle Führung und Schraube Schraube sind staubfest, stellen Sie sicher, dass die Maschine Betriebsgenauigkeit.

6,Für die Trennung von FPC-Platten, Aluminiumplatten, FR4 usw. geeignet.

Verstärkung

Maschinendetails
