Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden

Markenbezeichnung:	HSTECH
Modellnummer:	AR-7
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Mini-Offline-PCBA-Routermaschine

Material:

Metallbleche

Befestigung:

Erforderlich

Stromversorgung:

AC380V, 50/60HZ

Kommunikation:

SMEMA

Funktionstabellengröße:

50*50~410*460mm

PCBA-Lademethode:

Handbuch

Staubkollektor:

Unterste Sammlung

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Beschreibung des Produkts

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden

Einleitung

Es handelt sich um eine Routing-Maschine, die speziell für die Herstellung von kleinen Chargen oder persönlichen PCBA verwendet wird und hauptsächlich für das präzise Schneiden und Segmentieren von PCB mit montierten Komponenten verwendet wird.Es realisiert eine hohe Präzision und Wiederholbarkeit der Verarbeitung durch CNC-Steuerung.

Eigenschaften

1Offline automatische Trennung.

2, Es ist ein Mini-PCBA-Router, geeignet für kleine PCB-Größe, und Fabrik Raum Sparanforderung Lösung.

3, maßgeschneiderte Leuchten.

4, PC und CCD-System.

5, Programmierung mit Kompensation und Staubentnahme.

6, Erhältlich für PCBA mit einer Größe von maximal 410-510 mm.

7, flexibel für das Schneiden von zwei unterschiedlichen Produkten.

8, offene Plattform für manuelles Füttern und Entladen, auch mit einem optionalen mechanischen Arm (Roboter) ausgestattet werden kann.

Spezifikation

Modell	AR-7	AR-7 Mini
Stromversorgung	AC380V, 50/60Hz, 3 kW
Arbeitsgröße	50x50~410x460 mm (maximal)	50x50~260x310 mm (maximal)
Lademodus	Handbuch
Schneidspindel/Geschwindigkeit	5000 bis 60.000 Umdrehungen pro Minute
PCB-Dicke	0.4-4mm
Trenngeschwindigkeit	1 bis 100 mm/s
Schnittgenauigkeit	± 0,05 mm
Feststellungsart	Einrichtungen
Programmieren	Bildungsunterricht, Inline-Programmierung
Fräsen-Kit	φ0,8~φ3,0 Rechtsseite, Schaft aus Wolfram
Methode der Staubentnahme	Bodenstaubsammlung
Staubsammler	3 Phasen, 380 V, 1,2 kW
Geräusche	< 75 dB
Steuerungssystem	PC für die Industrie
Marke der Spindel	Marke Sycotec 4025 aus Deutschland
Servomotor	A5-Serie
Bewegungssteuerung	4 Achsenbewegungssteuerung
Schraube aus Blei	C5 Schleifschraubenleiter
Lineare Führung	P-Rang-Stille-Leitfaden
Kamera	40W Industriebildkamera der deutschen Marke Imaging
Maschinengröße	700800930 mm	500650930 mm
Bildschirm	17 Zoll

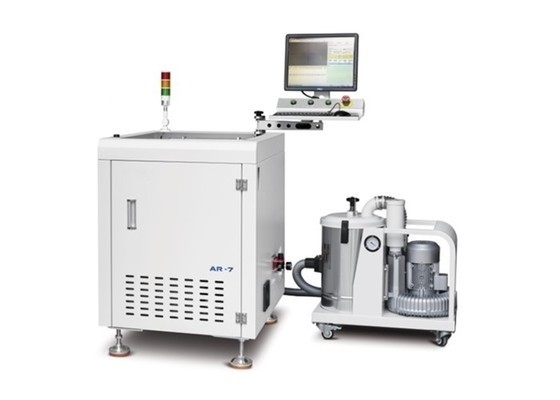

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden 0

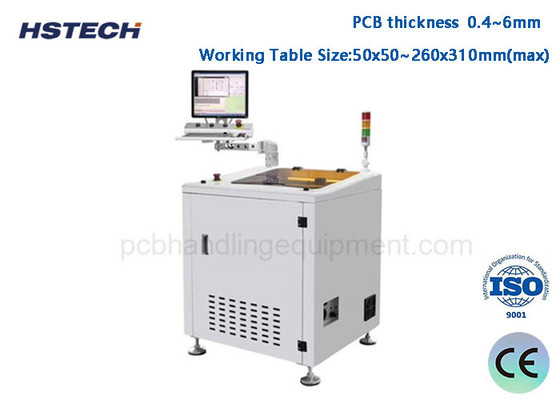

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden 1

Typische Anwendungsszenarien

Personal oder kleine elektronische DIY-Produktion, wie zum Beispiel die Herstellung eines eigenen PCB-Schaltplattes.
Kleinserienproduktion von PCBA, geeignet für das schnelle Prototyping und die Versuchsproduktion in Kleinserien.
Schneiden und Spalten von PCB bei der Reparatur oder Änderung elektronischer Produkte.
Lehrlabor, lassen Sie die Schüler PCBA-Verarbeitungstechnologie verstehen.

Verpackung und Lieferung

Artikel 1	PCBA-Routermaschine
Paket	1 Satz in einem Holzkarton als Sicherheitsbedingung
Außendimension	700800930 mm
Gewicht	etwa 75-100 kg
Lieferung	ca. 20 Arbeitstage
Zahlung	D/P, T/T, Western Union, MoneyGram
Hafen	Shenzhen
Versand	A.Durch Kurier: 4-7 Werktage nach Sonderangebot
	B.Auf dem Luftweg: 7 Arbeitstage am vorgesehenen Flughafen
	C.Schifffahrt: 20-25 Arbeitstage im vorgesehenen Hafen

Hochgeschwindigkeits-Mini-Offline-PCBA-Router-Maschine für kleine PCB mit flexiblem Schneiden 2
