Einzelheiten zu den Produkten

Zu Hause Produits

Automatische Zeitschriftenausrichtung 90W Bremsmotor Antrieb Verstellbare Geschwindigkeit Gürtelförderer PCB-Entlader für SMT-Linie Ende

Markenbezeichnung:	HSTECH
Modellnummer:	HS-460ULD
MOQ:	1 Satz
Preis:	negotiable
Zahlungsbedingungen:	T/T, Western Union
Versorgungsfähigkeit:	50 Stück pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktname:

PWB-Entlader

Leistung:

AC110V/AC220V, 50/60Hz

Plc:

Mitsubishi

Optoelektronischer Schalter:

OMRON

Zustand:

Neu

Struktur:

Bandförderer

Geschwindigkeit:

Einstellbar

PCB-Richtung:

LR oder R-L (besonders angefertigt)

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

50 Stück pro Monat

Hervorheben:

Automatischer PCB-Ladegerät für die Anordnung von Zeitschriften

90 Watt Bremsmotor-PCB-Entlader

SMT-Linienende PCB-Entladegerät

Beschreibung des Produkts

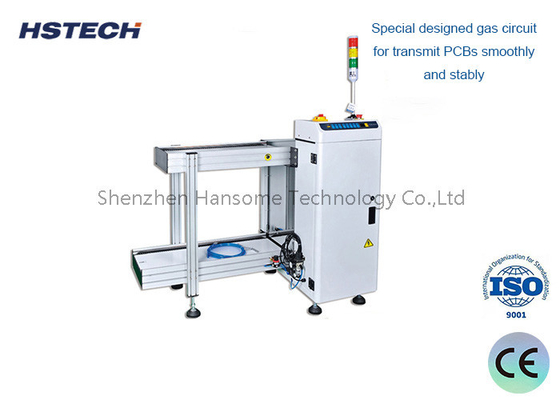

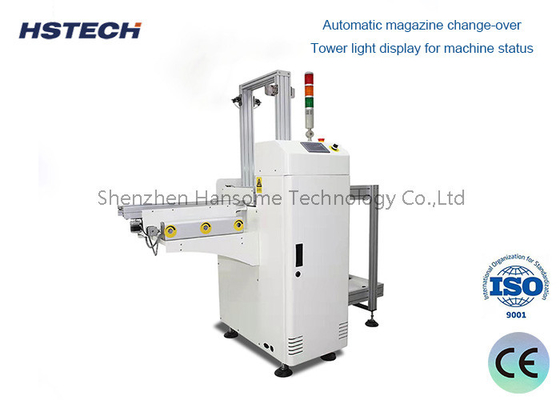

Automatischer Magazinausrichter 90W Bremsmotorantrieb PCB Unloader

Dieser fortschrittliche PCB-Unloader entfernt automatisch Leiterplatten von SMT-Produktionslinienanlagen und gewährleistet so eine effiziente und beschädigungsfreie Handhabung der Platinen.

Hauptfunktionen & Anwendungen

Automatisches Entfernen von Leiterplatten aus SMT-Bestückungsautomaten und Reflow-Öfen
Übertragen von Platinen zu nachfolgenden Prozessen, einschließlich Inspektion und Sortierung
Steigerung der Produktionseffizienz bei gleichzeitiger Reduzierung manueller Eingriffe
Minimierung des Risikos von PCB-Schäden während der Handhabungsvorgänge

Funktionsprinzip & Komponenten

Förderband: Transportiert Leiterplatten vom Auslass der Anlage zum Unloader
Klemmechanismus: Vakuumsaugnäpfe oder mechanische Greifer für verschiedene Leiterplattengrößen
Hebemechanismus: Steuert die vertikale Bewegung zum Entfernen der Platinen vom Förderband
Transfermechanismus: Bewegt Platinen zu bestimmten Positionen oder nachfolgenden Prozessen
Steuerungssystem: Automatisiert alle Vorgänge basierend auf Sensoreingaben

Leistungsspezifikationen

Klemmgrößenbereich: Von 50 mm bis über 500 mm
Klemmfrequenz: Bis zu Dutzenden von Leiterplatten pro Minute
Positioniergenauigkeit: ±0,1 mm Präzision
Betriebsstabilität: Dauerbetrieb über zehntausende von Stunden

Hauptvorteile

Erhöhte Produktionseffizienz und Prozesskonsistenz
Reduzierte Arbeitskosten und manuelle Handhabung
Verbesserter PCB-Schutz und verbesserte Ausbeute
Nahtlose Integration mit SMT-Produktionslinienanlagen
Kompatibel mit Leiterplatten verschiedener Spezifikationen und Größen

Technische Daten

Modell	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Spannung	AC110V/220V, 50/60Hz, einphasig, max. 300A
Leiterplattenabmessung	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Magazinabmessung	355×320×565	460×400×565	535×460×565	535×530×565
Magazinmenge	Oben 1 Stk., unten 1 Stk. oder kundenspezifisch für mehr
Druckluft	0,4~0,6 MPa
Transporthöhe	900±20 mm Standard
Ladezeit	6 Sekunden
Magazinwechselzeit	Ungefähr 20 Sekunden
Transportrichtung	L nach R oder R nach L, optional
Leiterplattenstärke	Minimum 0,4 mm
Schrittteilungsauswahl	1-4 (10 mm Schrittteilungen)
Kommunikation	SMEMA
Maschinenabmessung	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Gewicht	Ca. 160 kg	Ca. 200 kg	Ca. 240 kg	Ca. 260 kg
