Automatische PCB-Routermaschine mit ERP-Systemkompatibilität

Markenbezeichnung:	HSTECH
Modellnummer:	RM-F550
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	20 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

Offline-PCBA-Routermaschine

Plattform:

Doppelt.

Arbeitsplattform:

300*350mm

Wiederholungsgenauigkeit:

±0.01

Schnittgenauigkeit:

±0.03

Maschinenabmessung:

1200*1050*1440mm (L*W*H)

Verpackung Informationen:

Holzverpackung

Versorgungsmaterial-Fähigkeit:

20 Sätze pro Monat

Beschreibung des Produkts

Automatische PCB-Routermaschine mit ERP-Systemkompatibilität

Einleitung

Diese Maschine ist eine eingebettete PCBA-Automatik-Verkabelungsmaschine, die speziell für die automatische Verkabelung von PCBA an der Unterseite der Befestigungsanlage ausgelegt ist.Die Maschine ist mit einer Düse ausgestattet, die die PCBA mit einem Saugmittel fest an die Leuchte anpasst., wodurch die Trennung von durchbohrten Löchern, gekrümmten PCBs und anderen unregelmäßig verbundenen PCBs erleichtert wird.

Eigenschaften

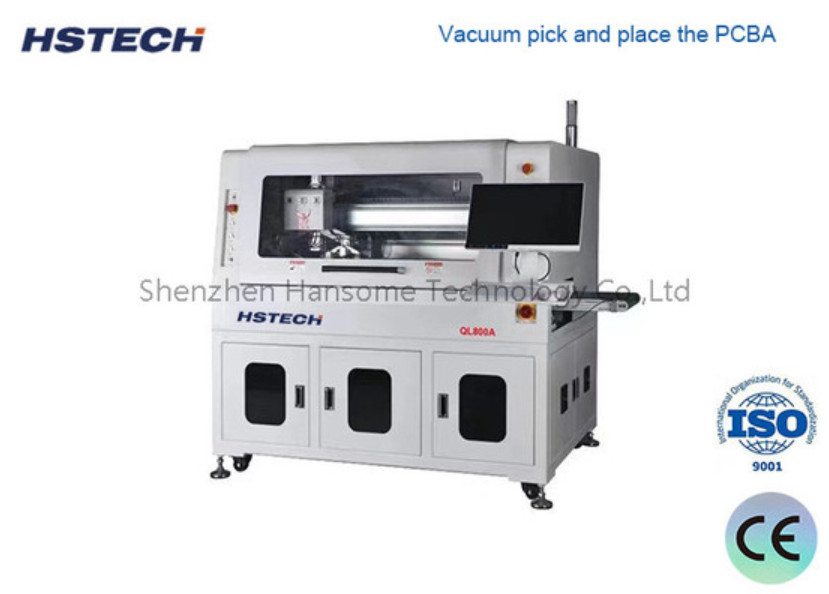

1.Vakuum-Pick & Place PCBA
2- Untergeschnitten.
3.Zwei-Plattform-Schnitt
4.Befindung eines gebrochenen Messers
5.Automatische Verbindung
6.SPC-Statistiken und ERP-Übereinstimmung
7.Kann mit: automatischem Messerwechsel, explosionssicheren Staubsauger, Luftüberwachung ausgestattet werden

Technische Einzelheiten

Modell	QL800A
Maximale PCB-Größe	260x340 mm
Min. PCB-Größe	50x50 mm
PCB-Dicke	0.4-6 mm
Übertragungshöhe	900 ± 50 mm
Verkehrsrichtung	Von links nach rechts
Transportgeschwindigkeit	1500 mm/s (max) Einstellbar
Lademodus	Trennstreckenführung für den Transport
Anpassung der Schienenbreite	Automatisch
Kommunikationsschnittstelle	SMEMA
PCB-Positionierung	Position der Einrichtungen
Sammelsystem	Vakuumsprit-Aufnahme
Schneidspindel/Geschwindigkeit	60,000 U/min, Marke Deutschland ((optional 100.000 U/min, Marke Deutschland)
Kältetyp	Selbstgekühlter Typ
Automatischer Werkzeugwechsel	nicht erwünscht
Brechen Sie das Messer.	- Ja, das ist es.
Trenngeschwindigkeit	5 bis 100 mm/s
Schnittgenauigkeit	± 0,05 mm
Fräsen-Kit	φ0,8~φ3,0 Drehrichtung auf der rechten Seite, Schaft aus Wolframstahl
Wiederholung der Positionierungsgenauigkeit	±0,1 mm
Koordinierte Bewegungsgeschwindigkeit	1000 mm/s
Außenplattenart	ESD-Gürtel-Transport- / Batch-Panel-Übertragungseinheit
Sammlung von Abfällen	Sammlung von Abfallschränken
Programmierung der Verfahren	GERBER-Zeichnungs-Import/Bearbeitungsprogramm durch visuelles System
Luftversorgung	5 bis 8 kg/cm3
Stromversorgung	AC380V, 50/60Hz, 3 kW
Maschinengröße	1500x850x1600 mm
Gewicht	Ungefähr 800 kg

Maschinengröße

HSTECH

Bodengröße der Routing- und Staubsammler

HSTECH

Ausgezeichnetes CCD-System mit Bildkamera, Moritex-Linse und Messlichtquelle zur Unterstützung der Maschinenkalibrierung, Kompensation und Positionierung.mit hoher Stabilität und Störungssicherheit.

HSTECH

Umfassende Vakuum-Saugschub für das Pflücken, Platzieren, Entladen und Herstellen.

HSTECH

Komposit-Entlade-System, verwendet ESD antistatische Gurt, um das getrennte Produkt auf der oberen Seite zu transportieren, und der Abfall wird auf der unteren Seite transportiert, sparen viel Platz mit dieser Methode.

HSTECH
